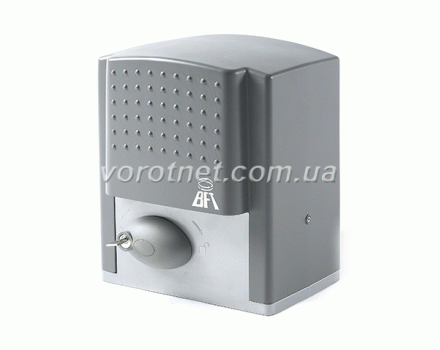

BFT ARES 1500

Автоматика BFT ARES 1500 – итальянский электропривод для откатных ворот весом до 1500кг с высокой пропускной способностью

Данный обзор посвящен промышленному электроприводу от итальянского бренда BFT, предназначенному для автоматизации тяжелых откатных ворот (максимальный вес створки до 1,5 т) - ARES 1500.

Содержание:

• Технические характеристики BFT ARES 1500/ARES 1500 PROX
• Пределы применения и необходимый запас мощности электропривода

• Червячный редуктор

• Блок управления HQSC-D

• Система управления

• Зубчатая рейка

• Аксессуары безопасности

• Выводы и рекомендации


Для занятых людей, которым некогда читать информацию о механизме, есть альтернативное предложение – воспользоваться возможностью получить бесплатную консультацию нашего эксперта. Наши номера есть на этом сайте.

Мы уважаем каждого клиента, поэтому продавцы Вам не позвонят, реклама SMS-сообщением не придет, и Вы ничего не должны у нас покупать.

Специальные предложения для наших клиентов:

1. Возможность протестировать на своих воротах рекомендуемую нашими специалистами автоматику – в течение года Вы сможете вернуть привод нам и забрать свои деньги, если Вам не понравится, как он работает.

2. Оплата товара при его получении, после проверки содержимого посылки.

3. Доставка до выбранного Вами отделения транспортной компании.

4. Цена рекомендована производителем – мы официальный дистрибьютор, поэтому не добавляем наценок и накруток.

5. Бесплатная установка базовых настроек платы управления.

6. Гарантийное и послегарантийное обслуживание всех рекомендуемых моделей в нашем собственном сервисном центре с магазином и складом запчастей.

7. Консультации эксперта на всех этапах: выбор автоматики, оптимальная комплектация, установка, эксплуатация.

8. Приобретение у нас фурнитуры для ворот гарантирует Вам подарок: подробный чертеж этих ворот и авторскую инструкцию по их изготовлению.

Какая из двух возможных модификаций Вам больше подойдет, и что такое концевые выключатели

Данная модель предлагается производителем в двух модификациях, которые различаются только типом концевых выключателей, ну и соответственно ценой:

• ARES 1500 – с механическими концевыми выключателями;

• ARES 1500 PROX – с магнитными концевыми выключателями.


Концевые выключатели – это способ информирования блока управления автоматики о том, что ворота полностью открылись или закрылись, поэтому пора отключить электродвигатель.

Существует два типа концевиков: механические и магнитные. Первые дешевле.

Механическая система работает следующим образом: из корпуса электропривода торчит обычная пружинка, которая внутри заключена между двумя микровыключателями, а по краям зубчатой рейки устанавливаются два металлических кронштейна.

Когда створка открывается или закрывается, в конце движения один их кронштейнов доезжает до пружинки и отгибает ее в определенную сторону. Пружинка в этом случае нажимает на один из микровыключателей, реле размыкается, и блок управления останавливает движение, понимая, что маневр завершен.

Магнитная система действует точно также, но в ней сигналом для остановки ворот служит магнитное поле, создаваемое разнополярными магнитами, закрепленными по краям зубчатой рейки вместо кронштейнов. Вместо пружинки и микровыключателей реле размыкает магнитный датчик (геркон), помещенный в собственном защитном корпусе внутри привода – он улавливает поле «своих» магнитов когда они равняются с приводом.

Визуально различить электроприводы с различными системами концевых выключателей очень просто: если из корпуса торчит пружинка, значит, автоматика оснащена механическими концевиками. Если пружинки нет, значит концевики магнитные.

Магнитная система дороже, но для работы в условиях морозной и снежной зимы лучше брать привод с герконом.

Дело в том, что пружинка может примерзать к одному из микровыключателей, а снег на зубчатой рейке, собираясь во время движения створки в маленькую снежку, отгибает пружинку не хуже кронштейна. То есть, зимой перед запуском двигателя Вам придется отогревать пружинку и вычищать зубчатую рейку.

Магнитная система реагирует только на магнитное поле, поэтому будет корректно работать в любую погоду. Если Вы проживаете в регионе с морозной и снежной зимой, лучше взять модификацию ARES 1500 PROX.

Технические характеристики BFT ARES 1500/ARES 1500 PROX

Некоторые параметры следует разъяснить.

Интенсивность использования – это показатель назначения механизма, который демонстрирует процентное соотношение допустимого времени работы и обязательного отдыха.

В данном случае использование 100% говорит о промышленном назначении модели, которая может обслуживать ворота с большим транспортным потоком. Этому приводу не нужно выделять время для остывания мотора – он отдыхает пока через проем проезжает машина.

Такая интенсивность дает возможность использовать эту модель для автоматизации ворот предприятия, офиса, многоквартирного дома и любого другого объекта со многими независимыми пользователями, поскольку ее низковольтный мотор не перегреется и не сгорит от перегрузок.

Зубчато-реечный модуль – параметр для подбора зубчатой рейки. Внешняя шестерня привода должна сцепляться с зубцами рейки для перемещения воротного полотна, соответственно, их зубья должны иметь один и тот же модуль. В данном случае - М 4 (18 зубьев).

Степень защиты (IP) – показатель защищенности внутренних узлов и механизмов автоматики от попадания вовнутрь твердых предметов и влаги. По международной системе IEC 60529 (DIN 40050, ГОСТ 14254) степень защиты оболочки IP 54 гарантирует от пыли и брызг, разлетающихся в любых направлениях.

Класс изоляции – цифра «3» говорит о сверхнизком безопасном для человека напряжении 24В.

Пределы применения и необходимый запас мощности электропривода

В технических характеристиках Вы видите максимальные паспортные габариты ворот (до 1500кг и до 10,0м), а также рекомендуемые нами максимальные параметры (до 750кг и до 5,0м), которые вдвое меньше паспортных.

Это не ошибка – производителем указан максимальный вес створки, которую привод способен перемещать, если кроме этого веса нет никаких других нагрузок.

В жизни Вы не сможете обеспечить автоматике такие условия для работы, поскольку кроме массы у створки есть еще и площадь, и она является отдельной нагрузкой. Если же у створки два максимально допустимых параметра, они имеют обратную зависимость между собой: чем больше один, тем меньшим должен быть второй.

Влияние площади ворот в значительной степени зависит от ее конструкции – если створка низкая и решетчатая, на ней не будет собираться снег, поскольку ветер будет его выдувать, а сам ветер будет оказывать давление только на прутья решетки.

Глухо зашитое полотно, особенно если на нем есть «карманы» для удержания снега, потребует для перемещения намного большего усилия от привода, а если площадь самого полотна велика, его обледенение может увеличить собственную массу створки даже в разы.

При этом наиболее значимой дополнительной нагрузкой зачастую становится сама воротная конструкция – экономия на качественной фурнитуре может сделать ход створки очень тугим, а электропривод никак не рассчитан на перемещение полотна по кривому направляющему профилю или на «квадратных» роликах, которые под нагрузкой потеряли правильную геометрию.

Если Ваши ворота пока только в планах, подберите надежную фурнитуру, а только после этого электропривод. Статью о критериях выбора фурнитуры (советы эксперта) можно прочесть здесь.

Если ворота уже установлены, проверьте легкость их хода и отрегулируйте, если это нужно. Если регулировка не помогает – проверьте фурнитуру и лучше замените ее, если она «горбатая», иначе угробите свою будущую автоматику.

Если Вы отрегулировали ворота, просуммировали все свои дополнительные нагрузки и оказалось, что консолидированный вес с створки еле вписывается в максимальный габарит – эта модель Вам не подходит. Нельзя брать технику с мощностью «впритык», иначе когда ворота, например, примерзнут, автоматика не сможет их открыть. При выборе техники всегда необходим некий «запас мощности».

Для модели ARES 1500 производителем указана потребляемая мощность 250Вт при максимальном крутящем моменте 35Нм.

Насколько цифры соответствуют возможностям можно определить, взглянув на мотор:

У данного привода двигатель питается от постоянного тока напряжением 24В, поэтому под крышкой кроме движка находится понижающий трансформатор, червячный редуктор, система концевиков (на этом фото модель с магнитной системой), а также блок управления.

Низковольтные моторы не перегреваются, поэтому данный двигатель способен работать со 100% интенсивностью, но в мощности они проигрывают 230-вольтовым.

При этом мощности 250Вт на самом деле достаточно для перемещения створки весом до 750кг и длиной до 5,0м со всеми дополнительными нагрузками. Если у Вас получается больше – автоматике придется работать с перегрузками, что значительно сократит срок ее эксплуатации.

Если нужна помощь специалиста в расчете консолидированной нагрузки Ваших ворот, посетители этого сайта могут в рамках бесплатной консультации перепоручить расчеты и подбор соответствующей автоматики нашему инженеру.

Червячный редуктор

Редуктор червячного типа является наиболее простым и надежным из существующих вариантов – автоматика из серии BFT ARES оборудована именно такими редукторами, в которых крутящий момент от электромотора посредством зубчатых передач передается и преобразуется в поступательное движение створки ворот (внешняя шестерня редуктора привода взаимодействует с зубчатой рейкой на створке).

Такие механизмы всегда нереверсивны, то есть при отключенном двигателе блокируют створку намертво и сдвинуть ее с места невозможно. Эта особенность дает возможность обходиться без замка, поскольку с улицы ворота открыть не получится.

При этом следует позаботиться о возможности попасть во двор при отключенной электроэнергии – если нет отдельной калитки, обязательно нужно установить систему резервного питания, поскольку механизм для разблокирования вручную расположен на самом приводе (ключ идет в комплекте поставки).

Если Вы установите две аккумуляторные батареи по 12В - SB BAT, автоматика при отключении от основного источника будет самостоятельно переходить на резервный, а после восстановления электроснабжения, автоматически переключится на питание от электросети. В этом случае разблокировать ворота вручную вообще не придется.

В автоматике BFT производителем используются детали из различных материалов, в том числе из технополимеров. Они дешевле в производстве, а в границах применения модели, указанных производителем, автоматика с полимерными деталями будет нормально работать, но Вы должны обратить внимание на указанную в технических характеристиках рабочую температуру привода: от -20°С до +60°С.

За пределами этого температурного коридора пластик может изменять свойства, например, становится хрупким при перемерзании или пластичным при слишком высокой температуре.

Если Вы живете в южной области, позаботьтесь о том, чтобы летом автоматика не перегревалась под прямыми солнечными лучами (зонтик, навес, куст и т.д.), но если Вы живете в регионе, где температура зимой опускается ниже -20°С – треснувшая после сильного мороза шестеренка не будет гарантийным случаем.

Блок управления HQSC-D

В моделях из серии ARES установлен встроенный в привод многофункциональный блок управления HQSC-D, совместимый с EElink протоколом - это эксклюзивная система программирования с помощью подключения к портативным программирующим устройствам (UNIPRO, UNIRADIO и PROXIMA). Она дает возможность передавать данные от устройства к ПК и наоборот.

Блок управления оснащен жидкокристаллическим дисплеем и светодиодами для упрощения настроек.

Плата в приводе размещена вертикально, что обеспечивает защиту ее токопроводящим дорожкам от повреждения конденсатом, пылью или мелкими животными, привлеченными теплом от работающего двигателя.

Данный блок уже имеет встроенный универсальный двухканальный приемник CLONIX, в который можно прописать 63 передатчика с динамическим кодом, работающий на частоте 433,92МГц. Если Вам нужно больше – можно установить внешний приемник CLONIX 2E и запрограммировать до 128 пультов.

Функциональность платы управления:

1.Настраиваются:

• скорость движения;

• время автоматического закрывания;

• усилие в фазе открывания, закрывания и замедления;

• режим управления (автоматический, полуавтоматический, ручной);

• плавный старт/стоп (во избежание рывков).


2. Доступные опции:

• режим «калитка» (позволяет пропустить пешехода, не открывая створку полностью);

• обнаружения препятствий посредством функции D-Track (при встрече с помехой увеличивается усилие и мотор останавливается);

• «спящий режим» (экономное потребление энергии, когда привод не используется);

• функция «автодиагностика» позволяет определить неполадки в системе;

• функция «фототест» проверяет исправность фотоэлементов перед запуском двигателя.


Кроме того, можно настроить отключение фотоэлементов когда ворота открываются (чтобы не давали реверс при пересечении луча)

Система управления

Управлять воротами можно посредством различных аксессуаров: радиосигнала, детектора транспондерных средств, настенных кнопочных панелей, кнопочных выключателей или ключей-выключателей.

Наиболее распространенным среди пользователей является радиоуправление от пульта-передатчика на приемник в блоке управления.

Учитывая, что в данной модели универсальный двухканальный приемник уже встроен, мы включаем в комплект автоматики для управления воротами пару двухкнопочных передатчиков MITTO 2, которые позволяют с каждой кнопки подавать отдельную команду или управлять отдельной автоматикой (воротами и шлагбаумом, например). Если Вам доступно больше автоматических систем – заказывайте четырехканальные модели (MITTO 4) или выбирайте любой другой понравившийся брелок:

Двух пультов для промышленных ворот может оказаться недостаточно – их должно быть по одному для каждого пользователя, имеющего доступ к воротам, плюс один запасной.

Возможно, у Вас предусмотрен пост охраны, тогда резонно будет установить настенный выключатель SPC, а некоторые клиенты берут пульты ДУ как основную систему управления, а ключ-выключатель в качестве резервной, например модель PC 2E в металлическом боксе с защитой цилиндра:

Возможно, Вас несколько смущает стоимость фирменных пультов BFT, но брендовые итальянские брелоки в среднем все так стоят.

Удешевить систему управления можно заменив оригинальные пульты аналогами китайского производства, которые будут точно так же открывать и закрывать ворота. Если интересно – звоните, мы подберем проверенные недорогие модели и научим устанавливать соответствующий внешний приемник, чтобы «подружить» итальянский привод с китайскими пультами.

Зубчатая рейка

Данный элемент является обязательным для автоматизации ворот, но производители практически никогда не включают его в комплектацию, поскольку необходимая длина рейки напрямую зависит от ширины Вашего проезда – рейки нужно на 1 метр больше, чем длина Вашей створки.

Привязываться к производителю при покупке рейки не обязательно: важен только модуль зубьев, поскольку они должны соответствовать зубцам внешней шестерни привода, а также материал, из которого сделана рейка.

Для модели BFT ARES 1500 можно использовать любую рейке с модулем М 4 (18 зубьев), но она должна быть из оцинкованной стали – полимерная рейка для работы в Украине не годится.

Мы включили в комплект четыре отрезка стальной оцинкованной рейки длиной по 1м. Этого достаточно для трехметровой створки, а если Вам нужно больше – доберете необходимое количество отрезков. Транспортировка рейки в метровых отрезках тоже удобна, а крепить к ее створке легче.

Аксессуары безопасности

Автоматика BFT ARES 1500 предназначена для достаточно тяжелых ворот, поэтому необходимо позаботится об их безопасной эксплуатации. Мы предлагаем для этого установить сигнальную лампу и фотоэлементы:

Сигнальная лампа является всем понятным и знакомым проблесковым мачком оранжевого цвета, который миганием 1 раз/сек оповещает о работе в зоне доступа движущегося механизма.

Модель RAY X, которую мы включили в комплектацию, оснащена встроенной антенной, которая увеличивает радиус действия пультов дистанционного управления с 30м до 100м.

Устанавливать лампу следует таким образом, чтобы ее было видно и с улицы, и со двора, поскольку движения створки в темноте практически не видно. Мигание маячка больше всего в этом случае помогает водителям: если лампа работает, значит проезжать нельзя, даже если виден открытый проезд (ворота могут закрываться).

Фотоэлементы представляют собой систему обнаружения препятствий, основанную на сканировании проезда посредством инфракрасного сигнала. Два датчика устанавливают по обе стороны ворот как бы лицом друг к другу, и они образовывают между собой невидимый луч. Если луч прервется – ворота остановятся и дадут короткий реверс (обратный ход).

Предлагаемую модель CELLULA 130 можно устанавливать прямо на опоры, а можно заказать специальные стойки и смонтировать их на некотором расстоянии от проезда, тогда они будут раньше распознавать помеху и останавливать ворота.

Если я не ответил на какой-либо Ваш вопрос – это уважительная причина, чтобы позвонить нашему инженеру и выяснить все непонятные моменты.

Выводы и рекомендации

Мы с Вами вместе в этой статье разобрали электропривод для откатных ворот весом до 1500кг - ARES 1500 от известного итальянского бренда BFT и можем резюмировать:

1. Производитель указывает такие максимальные габариты ворот, на которые можно установить данную модель: вес до 1500кг и длина до 10,0м, но монтировать привод на такие ворота нельзя – это максимальные, а не приемлемые габариты.

Максимальный вес (или длина) створки говорят о способности механизма перемещать ворота с таким весом (или длиной), но это должна быть нагрузка от одного габарита, без влияния любых других факторов. Поскольку приводу нужно перемещать створку с определенной площадью, которая может быть догружена ветром, снегом и льдом, рекомендую максимальные параметры уменьшить вдвое и устанавливать ARES 1500 на ворота не тяжелее 750кг с полотном длиной не более 5,0м.

2. Модель ARES 1500 предлагается производителем как с механической системой концевых выключателей (она дешевле), так и с магнитной. Для работы в регионах с морозной и снежной зимой лучше выбирать автоматику с магнитными концевиками, поскольку механика зимой может работать некорректно, и для начала движения створки Вам придется каждый раз отогревать привод и вычищать зубчатую рейку.

3. Интенсивность использования этого оборудования составляет 100%, что позволяет устанавливать данную модель на ворота многоквартирных домов, офисов и предприятий, где есть значительный транспортный поток.

Для тех, кому нужно автоматизировать ворота частного дома или дачи, целесообразно выбирать модель с интенсивностью до 40% и мотором с питанием от переменного тока – открывать ворота частного дома по 40 раз в час Вы не будете, поэтому нет смысла платить за избыточные возможности.

4. Двигатель ARES 1500 питается от постоянного тока напряжением 24В, а его потребляемая мощность составляет 250Вт при максимальном значении крутящего момента 35Нм (Ньютон*метр). Это приличный показатель, поэтому перемещать створку ворот в границах пределов использования данная модель сможет в штатном режиме.

5. Редуктор червячного типа вполне рассчитан на взаимодействие со своим двигателем, но в нем производителем используются детали из различных материалов, в том числе и технополимеров. Это значит, что эксплуатировать автоматику можно только в обозначенных в техпаспорте температурных рамках, а это коридор от -20°С до +60°С. Просто обратите на это внимание – если Вы живете в регионе, где бывают сильные морозы, подбирайте автоматику с полностью металлическим редуктором.

6. Блок управления HQSC-D имеет все необходимые опции, при этом прост и понятен. Плата размещена вертикально, что делает настройки менее удобными, но Ваша автоматика с такой платой не выйдет из строя вследствие повреждения ее конденсатом, пылью или зимующей в теплом блоке мышиной семьей.

Наличие жидкокристаллического дисплея и светодиодов упрощает настройки.

7. Гарантийное и послегарантийное обслуживание производитель осуществляет в собственном сервисном центре (г.Киев, ул.Деревообрабатывающая,5), что гарантирует Вам наличие всех необходимых деталей и комплектующих.

8. Автоматика и аксессуары бренда BFT производятся в Италии, полностью сертифицированы в соответствии с законодательными актами Европейского Союза и Украины, отвечают требованиям этих государств к электрооборудованию, машинам и механизмам.
