Привод Hörmann Linea Matic автоматика для откатных ворот массой до 800кг и длиной до 10м

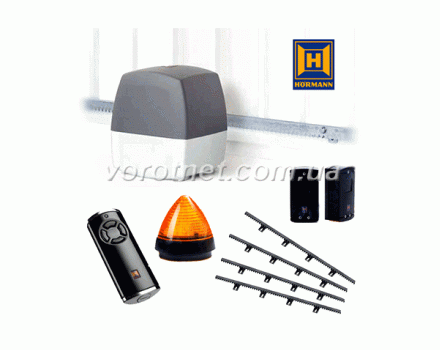

Комплект Linea Matic MAXI

Комплект Linea Matic MINI

*Зубчатая рейка обязательный компонент автоматизации откатных ворот, но в комплект не входит и заказывается отдельно, поскольку ее необходимая длина зависит от ширины Вашего проезда.

Для определения необходимой длины прибавьте 1 метр к ширине Вашей створки.

Дополнительные аксессуары

Наши специальные предложения:

• ТЕСТ-ДРАЙВ рекомендуемой нашим специалистом модели на Ваших воротах. Если не понравится, как работает – на протяжении 12 месяцев вернете ее нам и заберете свои деньги в полном объеме.

• Цена является рекомендованной заводом-изготовителем, без дополнительных посреднических наценок.

• Без предоплаты, Вы можете расплатиться за оборудование по факту его получения.

• Ваш заказ будет отправлен в течение суток.

• Все автоматические системы, предлагаемые нами, сертифицированы в Украине.

• Подарим авторскую инструкцию на русском языке для самостоятельного монтажа автоматики на любую рекомендованную нашим специалистом модель.

• Приобретение у нас фурнитуры для ворот гарантирует Вам подарок: подробный чертеж этих ворот и авторскую инструкцию по их изготовлению.


Приводы марки Linea Matic выпускает немецкая компания Hörmann. В этом обзоре мы рассмотрим технические характеристики и возможности применения модели Linea Matic в климатических условиях Украины.

Обзор состоит из отдельных разделов, с которыми можно ознакомиться.

• Характеристики модели.

• Как устроен привод.

• Возможности блока управления.

• Комплект поставки.

• Выводы.

• Гарантийные обязательства и сервис.


Характеристики модели

Чтобы правильно подобрать привод для своих откатных ворот нужно учитывать интенсивность их использования. Это характеристика, указывающая на способность привода работать и необходимость простаивать на протяжении определенного отрезка времени.

Данный показатель измеряется в процентах и показывает назначение привода: они бывают бытовыми и промышленными. У бытовых приводов интенсивность составляет до 40%, промышленные могут иметь показатель 100%.

Рассматриваемые механизмы имеют показатели 12% (Linea Matic) и 25% (Linea Matic-Н, Linea Matic-Р) что относит их к бытовым моделям, которые можно использовать для ворот частного дома или дачи. Если необходима более высокая интенсивность работы, нужно выбирать другую модель.

Максимальные показатели веса и длины створки, приведенные в таблице, не учитывают дополнительных воздействий – таких как легкость хода ворот, дополнительный вес от снега который может попасть во все ниши и выступы, ветровую нагрузку.

Большое значение имеет качество фурнитуры ворот. Можете проверить как перемещается Ваша створка – при тугом ходе, двигателю и всему механизму придется затрачивать дополнительные усилия, что сократит ресурс использования всех деталей.

Важное предупреждение:

Если Ваши ворота плохо двигаются, есть проблемы с открытием, монтаж автоматики не поможет в этой проблеме. Установка электронных автоматических систем просто выведет новый привод из строя.

Перед установкой автоматики откатные ворота должны быть четко выровнены и правильно установлены. Только в этом случае система будет работать.

Когда монтаж ворот только в планах, позаботьтесь об их качестве заранее – установите фурнитуру с хорошими роликами и ровным направляющим рельсом. Возможно, Вам поможет сделать выбор статья о фурнитуре - почитайте в соответствующем разделе, чтобы не переплачивать и не купить комплект, который придется вскоре заменить.

Можно просто обратиться к нашим специалистам, имеющим более чем десятилетний опыт проектирования, монтажа и настройки воротной техники. Они бесплатно подберут для Вас фурнитуру и порекомендуют необходимую модель привода исходя из потребностей ее использования.

Как устроен привод

Корпус механизма изготовлен из прочного качественного пластика и защищен от атмосферных воздействий.

Верхняя часть корпуса съемная и закрыта на замок. Открывается ключами, входящими к комплект поставки.

Вся линейка приводов имеет одинаковую конструкцию механической части и отличается характеристиками тяговых усилий редуктора от 800 Н (Linea Matic) до 1200 Н (Linea Matic H).

Все модели оснащены одинаковым электродвигателем постоянного тока мощностью 150 Вт.

В механизме применен червячный редуктор, обладающий свойством самоблокировки. Конструктивно редуктор представляет собой единый узел и показан на фото ниже.

Редуктор вращает наружную рабочую шестерню которая входит в зацепление с зубчатой рейкой, закрепленной на створке. При смене направления вращения электродвигателя - ворота соответственно открываются или закрываются.

Когда двигатель не вращается ворота невозможно сдвинуть. Для разблокировки имеется специальный механизм, доступ к которому возможен после открытия верхней крышки, закрытой на ключ.

Возможности блока управления

Внутри корпуса находится блок управления со встроенным радиоприемником. Расположение платы вертикальное, что исключает попадание конденсата на микросхемы и детали. Электронная плата блока управления дополнительно закрыта съемной прозрачной пластиковой крышкой.

Подключение кабелей осуществляется при помощи промаркированных клемм с колодками. Такая конструкция очень удобна: в случае необходимости (ремонт, настройка, диагностика) блок быстро отсоединяется от кабелей, закрепленных на колодках. После диагностики или ремонта не нужно снова разбираться с местом подключения кабелей – колодки с кабелями вставляются на прежнее место.

Возможности платы:

• ограничение усилия (регулируемое);

• плавный пуск и плавная остановка (регулируемые)

• магнитный конечный выключатель;

• встроенное устройство автоматического закрывания ворот;

• возможность программирования функции прохода для людей (режим калитки);

• количество подключаемых устройств безопасности – 3.


Амперометрическая система обнаружения препятствий – это защита самого привода от перегрева. Автоматика контролирует силу тока и, в случае встречи с помехой, не продолжает движение створки, а прекращает это движение и запускает реверс (обратный ход).

Без этого контроля, если створка упрется в препятствие, привод не сможет завершить маневр и будет работать до тех пор, пока не сгорит.

Плата может комплектоваться встроенным одноканальным или отдельным многоканальным модулем радиоприемника (от одного до пяти каналов). Для подключения имеется специальное отдельное гнездо.

В качестве примера рассмотрим трехканальный модуль - Hörmann HE3–868-BS.

Приемник предназначен для приема радиосигналов от пульта дистанционного управления, а также от кодового замка. Он оборудован специальной системой BiSecur, которая обеспечивает защиту от копирования радиосигналов посторонними, и обеспечивает обратную связь с пультом дистанционного управления.

Приемник может запомнить до 100 пультов управления. У каждого брелока по отдельности вводится код специальный идентификации, то есть настройка каждого пульта осуществляется индивидуально. Питание устройства производится от блока управления – постоянным током 24В.

Концевые выключатели:

В крайних положениях (полностью открытые – полностью закрытые) ворота должны автоматически останавливаться концевыми выключателями. В данном приводе применены магнитные датчики, что повышает надежность работы и защиту от внешних погодных воздействий (снег, обледенение). Их принцип работы основан на взаимодействии прикрепленных к зубчатой рейке магнитах и расположенным внутри привода герконом, который подключен к плате управления.

Комплект поставки

В минимальный комплект поставки входит:

1) Привод Linea Matic – 1 шт.

2) Пульт управления HS 5 BS – 2 шт.

В пульте (брелоке) шифрование радиосигнала осуществляется динамическим кодом, такой принцип работы исключает доступ к управлению от посторонних пультов.

Пятиканальный пульт (Hörmann HS 5 BS 5) позволяет управлять кроме ворот, еще четырьмя дополнительными устройствами (например, раздвижными воротами, шлагбаумом, роллетами).

Примененная радиосистема BiSecur надежно защищает сигнал и имеет обратную связь позволяющей узнать положение автоматики по цвету светодиода, даже не выходя из дома.

Можно управлять приводом также при помощи: ключа-выключателя, системы карточных пропусков, беспроводной радиокодовой либо обычной клавиатуры.

Для удобства пользования дополнительно поставляется:

3) Клавишный выключатель Hörmann DT 02 - 1 шт.

Стационарный пульт управления, нажатием кнопок которого приводится в действие автоматика, она получает сигналы через провода.

4) Кодовый замок (клавиатура) Hörmann CTR 1B – 1 шт.

Клавиатура управляет автоматикой ворот с помощью введения секретного кода. Передачу команд она осуществляет импульсными сигналами, которые принимает радиоприемник.

Все клавиши кодового замка имеют подсветку для удобства пользования в темное время суток. Клавиатура закрывается специальной сдвижной крышкой, которая защищает клавиши от попадания осадков и грязи.

Если нужна дополнительная система управления – обращайтесь, и наш менеджер подберет необходимое Вам оборудование.

Дополнительно могут поставляться аксессуары безопасности:

5) Лампа сигнальная SLK – 1 шт.

Сигнальная лампа желтого цвета предназначена для предупреждения о том, что ворота двигаются. Яркие светодиоды, установленные в лампе, работают в мигающем режиме и хорошо заметны.

• Мощность: 6 Вт.

• Рабочее напряжение: 230 В переменного тока.

• Класс защиты: IP 65.

• Размеры: Ø 58 мм, высота 60 мм.


Лампу нужно устанавливать таким образом, чтобы ее было видно с улицы, и со двора, поскольку движения створки в темноте практически не видно. Даже если водитель видит открытый проезд (ворота могу закрываться), мигание предупредит, что проезжать нельзя.

6) Фотоэлементы безопасности Hörmann EL 101 – 1 комплект.

В блоке управления имеется токовая защита привода на препятствие, но она реагирует только после соприкосновения с помехой. Ворота остановятся, но автомобиль (помеха) успеет получить вмятину или царапину. Предотвратить столкновение поможет пара фотоэлементов.

На специальных стойках или опорах в створе ворот устанавливается пара инфракрасных датчиков, сканирующих линию проезда. При обрыве луча автомобилем или человеком, сработает автоматика блока управления, которая остановит ворота и запустит реверс (обратный ход).

Обязательный элемент:

Зубчатая рейка – количество зависит от ширины Вашего проезда.

Это обязательный компонент автоматизации откатных ворот, но в комплект не входит и заказывается отдельно, поскольку ее необходимая длина зависит от ширины Вашего проезда.

Производитель рейки может быть любой, важен только модуль зубьев, поскольку они должны соответствовать зубцам внешней шестерни привода.

Кроме того, зубчатая рейка может отличаться материалом, из которого она изготовлена. В Украине выпускается металлическая и пластиковая зубчатая рейка. Оцинкованный металл стоит дороже пластика, но хотя производители и утверждают, что пластик служит не хуже, чем металл, при температурах ниже -20°С он теряет свои свойства и становится хрупким. Летом в южных регионах под прямыми солнечными лучами он начинает «течь», и наружная шестерня может его просто «слизать».

Советуем Вам проконсультироваться с нашими специалистами прежде чем покупать рейку из пластика.

Выводы

Представленные модели привода Hörmann Linea Matic имеют разную интенсивность использования, приведенную в таблице:

Это характеристики бытовых приводов, которые можно использовать только для дома или дачи. Если нужен привод для ворот многоквартирного дома или предприятия наш менеджер подберет для Вас подходящую модель.

Linea Matic имеет современный дизайн и работает практически бесшумно. Электродвигатель постоянного тока имеет достаточную мощность - 150 Вт, что позволяет работать без токовых перегрузок.

У всей линейки приводов применен редуктор червячного типа, но в нем производителем используются детали из различных материалов, в том числе и технополимеров. Это значит, что эксплуатировать автоматику можно только в обозначенных в техпаспорте температурных рамках, а это коридор от -20°С до +60°С. Если Вы живете в регионе, где бывают сильные морозы, подбирайте автоматику с полностью металлическим редуктором.

Самоблокировка дает возможность обходиться без замка, поскольку с улицы ворота открыть не получится. В случае отключения электричества разблокировать привод можно только попав во двор. Отдельная калитка решает эту задачу. Если нет такой возможности обязательно нужно установить систему резервного питания (блок управления и двигатель запитаны от 24 В, что упрощает задачу). Достаточно установить два аккумулятора по 12 В и соединить их последовательно. Как их подключить и организовать автоматическую подзарядку Вы можете узнать у наших специалистов.

Блок управления имеет все необходимые функции:

• амперометрическая система обнаружения препятствий;

• самоблокирование привода;

• возможность разблокирования вручную;

• плавный старт и остановка;

• удобное программирование;

• автоматическая диагностика;

• совместимость встроенной платы с другими системами.


В качестве концевых выключателей применены магниты, закрепленные на зубчатой рейке, работающие с герконами. Такая система стабильно работает в любых погодных условиях.

Как уже упоминалось производитель указал температурный диапазон использования автоматики от -20°С до +60°С. При температуре ниже - 20°С пользоваться приводом можно, но риски поломок становятся Вашей проблемой и не являются гарантийным случаем для ремонта за счет производителя.

Гарантийные обязательства и сервис

Производитель предоставляет Вам официальную гарантию на 1 год.

Мы предоставляем сервисное обслуживание рекомендуемой нами техники на весь гарантийный срок, а также после того, как этот срок истечет. Если Вам понадобятся какие-либо детали или комплектующие, можно позвонить, и мы сразу же их вышлем - отправка заказов осуществляется ежедневно.

Осуществим предпродажную подготовку автоматики, в ходе которой не просто проверим рабочее состояние автоматики и комплектность заказа, но и выполним базовое программирование блока управления. Вам останется только подключить питание привода.

Для рекомендуемых моделей подарим собственную инструкцию на русском языке для самостоятельного монтажа.

Если у Вас нет времени или желания самостоятельно выполнять монтаж привода, порекомендуем опытных монтажников которые качественно смонтируют и настроят автоматику.

Вам не придется оплачивать услуги посреднических организаций - у нас минимальная торговая наценка, поэтому монтажники закупают автоматику именно у нас.

Если данная модель подходит Вам по всем критериям – обращайтесь, мы предложим самую выгодную цену на нее. Если же Ваши ворота немного массивнее, чем позволяют возможности этого привода, наши специалисты предложат Вам подходящие варианты из приводов в доступном ценовом сегменте.
