Nice Road 400

Nice Road 400 - популярная и недорогая автоматика для откатных ворот с весом створки до 400кг и длиной до 8м

Возможная комплектация автоматики Nice Road 400

Комплект Nice Road 400 минимальный

Зубчатая рейка обязательный компонент автоматизации откатных ворот, но в комплект не входит и заказывается отдельно, поскольку ее необходимая длина зависит от ширины Вашего проезда.

Для определения необходимой длины - прибавьте 1 метр к ширине Вашей створки.

Комплект Nice Road 400 максимальный

Приводы марки Road 400 выпускает итальянская компания Nice. В этом обзоре мы рассмотрим технические характеристики и возможности применения модели в климатических условиях Украины.

Обзор состоит из отдельных разделов:

• Характеристики модели.

• Смотрим содержимое внутри корпуса.

• Блок управления.

• Комплект поставки.

• Возможность самостоятельного монтажа.

• Выводы.

• Гарантийные обязательства и сервис.


Характеристики

Общие характеристики:

Рабочие характеристики:

Пределы применения модели Nice Road 400:

Из данных, приведенных в таблице, можно сделать вывод, что для 100% работы модели вес ворот не может превышать 200 кг, а длина створки – 5,0 м.

Но створку длиной до 5,0 м и весом до 200 кг привод сможет перемещать в благоприятных погодных условиях. Если же ворота слегка примерзнут, например, то для начала движения приводу придется их «оторвать». Обледенение не единственный возможный вариант – выпавший снег утяжелит ворота еще больше. То есть, в любом случае у техники должен быть запас мощности и выбирать привод нужно не по максимально допустимым параметрам, которые указаны в таблице.

Для нормальной работы любой техники следует учитывать запас мощности, поэтому, рекомендуем устанавливать эту модель на ворота, габариты которых не превышают 4м при весе до 150кг.

Еще один важный параметр, который влияет на работу автоматики — это легкость хода самих ворот. Попробуйте сдвинуть Вашу створку, если это сделать легко, то и привод будет работать в штатном режиме. Когда ворота двигаются тяжело, механизму придется прилагать значительные усилия.

Если установка ворот только в планах, позаботьтесь об их качестве заранее – установите фурнитуру с хорошими роликами и ровным направляющим рельсом. Если не знаете как ее выбирать – почитайте в соответствующем разделе, чтобы не переплачивать и не купить комплект, который придется вскоре заменить.

Температурный режим, указанный в паспорте Road 400 (-20°С +50°С) говорит о том, что зимой нужно будет не пропустить падение температуры ниже -20°С, а летом в южных регионах необходимо защитить привод от прямых солнечных лучей.

При температуре за рамками этих показателей производитель НЕ ГАРАНТИРУЕТ возможность нормальной эксплуатации этой модели.

Корпус механизма изготовлен из пластмассы, имеет красивый дизайн и хорошо «впишется» в интерьер ворот.

Вес устройства составляет 8 кг при габаритах - 330х195х277 мм, что меньше обычного веса большинства приводов с аналогичными габаритами.

Смотрим содержимое внутри корпуса

Снимаем крышку с корпуса и исследуем «внутренности» привода.

Первое, что бросается в глаза, – маленький размер электродвигателя весом почти 1,2 кг.

Его номинальная мощность составляет порядка 30-40 Вт, и этого достаточно для того, чтобы двигать створку хорошо отрегулированных ворот весом до 150 кг и длиной до 4,0 м.

Расчет номинального показателя можно произвести перемножив значения напряжения питания двигателя и потребляемого тока: 24В х 1,1А = 26,4Вт, но под нагрузкой эта цифра будет увеличиваться.

Под крышкой электропривода находятся: трансформатор, механические концевые выключатели, пластиковые и алюминиевые шестерни редуктора.

Как отразятся климатические условия на работе шестерни из пластика при эксплуатации привода в Украине?

Для легких ворот, которые может двигать маломощный двигатель, это не проблема – современные технополимеры способны выдержать такие нагрузки, а вот температура оказывает на пластик заметное влияние. При температуре ниже -20°С пластик может становиться хрупким и терять свою прочность, зубья шестерни могут раскрошиться и заклинить редуктор. Для климата Италии такие низкие температуры не характерны, но в Украине, даже в южных регионах, температура ночью может опуститься ниже -22°С.

Мотор вращает редуктор, на валу которого закреплена внешняя шестерня.

Внешняя шестерня итальянского привода ROAD 400 изготовлена из силумина (порошковый сплав алюминия). Она двигает зубчатую рейку, закрепленную на воротах. У более мощных моделей такая шестерня обычно изготавливается из стали. На фото для сравнения показаны силуминовая (справа) и стальная (слева) шестерня.

Поэтому нужно внимательно смотреть на пределы применения автоматики и на допустимые условия эксплуатации.

При отключении электродвигателя происходит самоблокировка механизма передвижения. Когда двигатель не работает, ворота невозможно сдвинуть с места. Для разблокировки механизма предусмотрен специальный ключ, с помощью которого можно разблокировать автоматику и передвигать ворота вручную.

В крайних положениях (полностью открытые – полностью закрытые) ворота должны автоматически останавливаться концевыми выключателями. Рассмотрим их конструкцию, приведенную на фото.

Пружина, выходящая из корпуса, закреплена между двумя микровыключателями. В крайних точках она изгибается под воздействием одного из кронштейнов, расположенных на зубчатой рейке. После изгиба пружина включает / отключает соответствующий микровыключатель. Конструкция нормально работает до тех пор, пока не выпал снег или после дождя не приморозило пружину - в этом случае автоматика работает некорректно. Чтобы открыть ворота, Вам придется расчищать снег или отогревать пружинку, примерзшую к одному из микровыключателей.

Если Вы не хотите это делать каждый раз после снегопада или обледенения, выбирайте привод с магнитными концевиками. Их принцип работы основан на взаимодействии прикрепленных к зубчатой рейке магнитах и расположенным внутри привода герконом.

Ему не помеха снег или обледенение. Модели с магнитными датчиками стоят немного дороже, поэтому какую модель привода покупать решать Вам.

Рассмотрим теперь блок управления и его технические характеристики.

Блок управления

Блок RBA0 расположен внутри корпуса привода и помещен в отдельный пластиковый бокс, расположенный вертикально. Такое положение предпочтительнее, чем горизонтальное, так как исключает попадание капель конденсата на электронную плату, что может вывести ее из строя. Плата содержит встроенный радиоприемник FLOX2R, работающий на частоте 433,92 МГц и может работать с 160-ю пультами управления.

Возможности блока управления:

Амперометрическая система обнаружения препятствий – это защита самого привода от перегрева. Автоматика контролирует силу тока и, в случае встречи с помехой, не продолжает движение створки, а прекращает это движение и запускает реверс.

Без этого контроля, если створка упрется в препятствие, привод не сможет завершить маневр и будет работать до тех пор, пока не сгорит.

Режим самообучения - запоминание приводом крайних положений створки после каждого маневра. Проще говоря, он запоминает: насколько Вы открыли ворота в прошлый раз.

Плавный старт и остановка обеспечиваются способностью привода контролировать скорость движения в начале и в конце маневра. Очень полезная функция, поскольку исключается возможность резких рывков, а значит и увеличивается срок службы деталей автоматики.

Автоматическая диагностика неполадок выводит результат проверки на сигнальную лампу. По более высокой частоте мигания лампы можно увидеть, что возникла проблема в работе автоматики.

Программирование осуществляется при помощи трех клавиш, что очень удобно. Для подключения кабелей к блоку управления используются съемные клеммы. В случае необходимости привод легко отсоединяется от колодки с кабелями (для ремонта, диагностики, настройки) и затем снова подключается. Все клеммы четко промаркированы и интуитивно понятны, что облегчает настройку и подключение автоматики.

Комплект поставки

Привод поставляется упакованным в фирменную коробку светло коричневого цвета.

В минимальный комплект поставки входит:

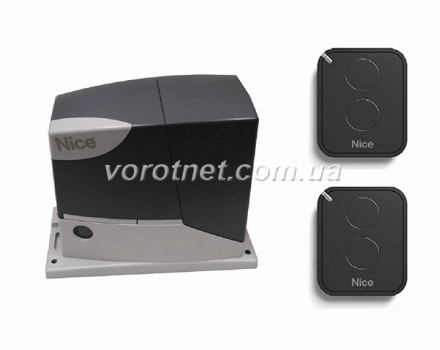

1) Привод Nice Road 400 с блоком управления и встроенным радиоприемником.

2) Пульт управления NICE Flo 2 RE - 2 шт.

Для передачи радиосигнала используется динамический код, что исключает доступ к управлению от посторонних пультов.

Управлять приводом можно не только пультом, но и клавиатурой, ключом-выключателем или системой карточных пропусков.

Если нужна дополнительная система управления – обращайтесь, и наш менеджер подберет необходимое Вам оборудование.

3) Зубчатая рейка GEAR RACK.

Обязательный элемент комплекта автоматики, но она не входит ни в один из вариантов комплектации по простой причине - размер ее зависит от длины створки Ваших ворот. Определить необходимую длину просто – прибавьте 1 метр к ширине своей створки.

Например: ширина створки три метра, значит, Вам необходимо приобрести 4 метра зубчатой рейки.

Также дополнительно могут поставляться аксессуары безопасности:

4) Сигнальная лампа MLBT.

Сигнальная лампа включается чуть раньше начала движения ворот. Работает в мигающем режиме, излучает хорошо заметный яркий свет и предупреждает о том, что ворота двигаются. Устанавливается лампа таким образом, чтобы ее хорошо было видно с улицы и со двора.

Кроме основного назначения – предупреждения об опасности столкновения, лампа сигнализирует о сбоях в работе автоматики (мигает с большей, чем обычно частотой).

5) Фотоэлементы безопасности MOFB.

Сигнальная лапа только предупреждает о возможности столкновения с воротами, но не может его предотвратить.

Фотоэлементы предотвращают столкновение ворот с автомобилем или человеком: устанавливается пара таких датчиков на опорах или специальных стойках. Световой инфракрасный луч контролирует створ ворот. Если он прерывается автомобилем или человеком, ворота останавливаются и двигаются в обратном направлении.

Хотя данная модель оснащена системой обнаружения препятствий, но встроенный детектор защищает только двигатель привода. Ворота упираются в помеху, которая не дает им закрыться, после чего блок управления фиксирует увеличение силы тока. Такой сигнал является командой остановить движение и запустить реверс. Препятствие же успевает получить удар. Согласитесь, неприятно, когда автомобиль ударят ворота - царапины или вмятины испортят Вам настроение. Если установлены фотоэлементы, до удара вообще не дойдет, поскольку луч прервался - ворота сразу останавливаются и двигаются назад. Аксессуары безопасности конечно требуют затрат на их приобретение, но эти расходы избавят Вас от возможных более крупных затрат на ремонт автомобиля.

Если в доме есть маленькие дети или животные можно установить еще одну пару фотоэлементов, расположив их ближе к земле. В этом случае ребенок даже если попытается проползти, фотоэлемент среагирует на это и остановит ворота.

Советую Вам не экономить на аксессуарах безопасности.

Для удобства пользования дополнительно поставляется:

6) Две резервные аккумуляторные батареи PS12.

Резервное питание представляет собой бокс с установленными внутри двумя аккумуляторами по 12В.

Электродвигатель привода запитан от 24В постоянного тока, от такого же напряжение работает блок управления. Это позволяет организовать автономный режим работы привода – в случае отключения электричества, Вам на придется выходить из автомобиля, разблокировать привод, отодвигать ворота, затем после въезда во двор, снова задвигать ворота и блокировать их.

Бокс резервного питания устанавливается в корпус привода и подключается к блоку управления проводами с клеммами. Зарядка аккумуляторов происходит автоматически от блока управления.

7) Ключ выключатель MOSE.

Ключ выключатель позволяет управлять автоматикой без пульта при помощи ключа. Если сломался пульт управления или села батарейка, то при помощи этого аксессуара Вы сможете открыть – закрыть ворота. Модель имеет светодиодную подсветку, и хорошо заметна в темное время суток.

Варианты комплектации могут быть какими угодно, причем оптимальным для каждого человека будет свой вариант.

Если Вам нужна помощь в подборе аксессуаров, можете просто позвонить по телефонам, указанным на сайте.

Возможность самостоятельного монтажа

Смонтировать привод самостоятельно возможно каждому при наличие желания, инструмента и подробной инструкции. Обычно изготовители снабжают свои изделия инструкциями с компьютерным Google переводом, и разобраться в ней порой непросто даже специалисту.

С помощью нашей пошаговой инструкции, которую разработали наши инженеры с 10 летним опытом монтажа и эксплуатации воротной автоматики, Вы сможете самостоятельно установить привод. При этом Вы сэкономите 50 € и сможете качественно выполнить работу.

Если у Вас нет времени или желания этим заниматься, мы порекомендуем опытных монтажников, которые установят автоматику.

Подведем итог и сделаем выводы.

Выводы

Модель может быть использована исключительно для автоматизации бытовых ворот (частный дом, дача).

Вывод сделан исходя из допустимых параметров частоты использования модели - автоматика готова открыть и закрыть Ваши ворота до 50 раз в сутки. При этом непрерывно привод может работать не более 9 минут, а интенсивность его использования ограничена 30%. Это значит, что из 10 условных минут он должен работать 3 минуты, а отдыхать 7 минут.

Привод имеет современный дизайн и работает практически бесшумно.

Блок управления имеет функции:

• амперометрическая система обнаружения препятствий;

• режим самообучения;

• самоблокирование привода;

• возможность разблокирования вручную;

• плавный старт и остановка;

• удобное программирование;

• автоматическая диагностика;

• совместимость встроенной платы с другими системами.


Возможен автономный режим работы при отсутствии электричества.

В составе механической части имеются детали из пластмассы, поэтому автоматика будет нормально работать при эксплуатации механизма в пределах применения (в том числе и температурных), указанных производителем. При температуре ниже - 20°С пользоваться приводом можно, но риски поломок становятся Вашей проблемой и не являются гарантийным случаем для ремонта за счет производителя.

Механические концевые выключатели не рассчитаны на эксплуатацию в условиях снежной зимы. Вы сможете использовать автоматику, но рейку придется чистить, причем каждый раз, когда выпадет снег или отогревать пружинку с микровыключателями, когда они примерзнут.

Электродвигатель не обладает большой мощностью, но он и не рассчитан на работу с тяжелыми воротами.

Блок управления имеет большое количество различных функций.

Если вы ищете очень недорогое устройство для частного дома, этот привод может стать хорошим кандидатом на покупку.

Гарантийные обязательства и сервис

Производитель предоставляет Вам официальную гарантию на 2 года.

Вам не придется оплачивать услуги посреднических организаций - у нас минимальная торговая наценка, поэтому монтажники закупают автоматику именно у нас.

Мы предоставляем сервисное обслуживание рекомендуемой нами техники на весь гарантийный срок, а также после того, как этот срок истечет. Если Вам понадобятся какие-либо детали или комплектующие, можно позвонить, и мы сразу же их вышлем - отправка заказов осуществляется ежедневно.

Мы проведем предпродажную подготовку автоматики, в ходе которой не просто проверим рабочее состояние автоматики и комплектность заказа, но и выполним базовое программирование блока управления. Вам останется только подключить питание привода.

Подарим собственную инструкцию на русском языке для самостоятельного монтажа.

Если данная модель подходит Вам по всем критериям – обращайтесь, мы предложим самую выгодную цену на нее. Если же Ваши ворота немного массивнее, чем позволяют возможности этого привода, наши специалисты предложат Вам подходящие варианты из приводов в доступном ценовом сегменте.
