Автоматика Roger R30 для средних и тяжелых откатных ворот 400-1200 кг

Серия приводов Roger R30 представлена несколькими моделями для тяжелых откатных ворот. Есть модификации для створок весом 400, 800 и 1200 кг. При этом каждая может поставляться как с механическими, так и с магнитными концевыми выключателями. Мы опираться будем в основном на модели с магнитной системой, более подходящей нашему климату.

Для автоматизации ворот не достаточно одного привода. Представлю минимальную и рекомендованную комплектацию, которые позволят управлять воротами с помощью пультов ДУ, а также доступные аксессуары. Затем разберемся подробнее в реальных возможностях данной техники.

Обзор разобью на несколько разделов:

• Без чего в комплектации действительно не обойтись, какие концевики выбрать, чем стоит дополнить

• Технические характеристики моделей Roger R30 с корректировкой пределов применения

• Строение и возможности серии приводов Роджер R30

• Выводы и рекомендации


Можно также позвонить по указанным на сайте телефонам или заказать обратный звонок, чтобы получить бесплатную консультацию экспертов. Вы можете получить ответы на интересующие вопросы, уточнить важные данные о рассматриваемой модели и аналогах, чтобы подобрать действительно подходящую именно для Вас автоматику.

С нами сотрудничать выгодно:

• расскажем о подходящих именно для Ваших ворот моделях и их особенностях;

• оградим от переплат, предоставив оптовые цены за счет прямых поставок от производителя;

• организуем отправку – Вы только выберете удобное отделение грузоперевозчика для получения;

• регулярно проводятся акции и доступны специальные предложения.


Доверяйте рекомендации экспертов – получайте подходящую автоматику в оптимальной комплектации без переплат, расширенный сервис и возможность сэкономить около 50 евро при установке своими руками. Подобранная нашими специалистами автоматика дает ряд привилегий:

• обслуживается в нашем сервисном центре;

• попадает под действие акции «год тест-драйва» с возможностью вернуть не подошедшую б/у технику за полную стоимость;

• программируется перед отправкой;

• дополняется пошаговыми инструкциями нашей разработки и консультациями монтажников по телефону во время установки своими руками.

Без чего в комплектации действительно не обойтись, какие концевики выбрать, чем стоит дополнить

Одного привода не достаточно, чтобы автоматизировать ворота. Но и приобретать всю разработанную производителем линейку аксессуаров ни к чему. Обязательно потребуются привод (с блоком управления), зубчатая рейка и хотя бы одно устройство управления для подачи команд (по умолчанию – пульт ДУ, хотя есть еще разные кодовые клавиатуры, считыватели магнитных карт, ключи-выключатели и прочие возможности, из которых можно выбрать 1 основной, и 1-2 в качестве резервной системы). Устройства безопасности – рекомендованные аксессуары. Остальное – на Ваше усмотрение.

Посмотрим теперь, как все это выглядит у итальянского производителя, чтобы не «попасть» на более дешевые аксессуары в составе обещанного «оригинального» набора. Кстати, замена аксессуаров на аналоги практикуется не редко: скажем, итальянские пульты стоят примерно 20-25 евро, немецкие доходят до 80 евро, а китайские хорошего качества можно найти за 5-10 евро, так что даже на паре пультов экономия чувствуется, а при большем количестве вовсе становится значительной. Но одно дело самому принять решение о замене, и совсем другое - соблазниться привлекательной ценой и обнаружить подмену после покупки.

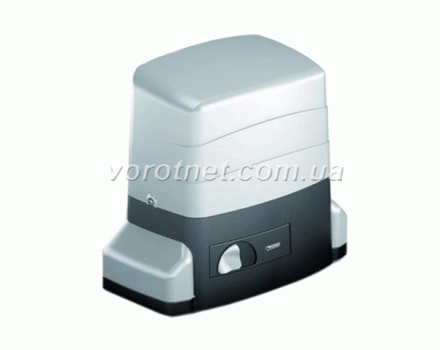

Сам привод Roger R30 дизайн имеет вполне презентабельный – его (и аксессуары бренда) не стыдно поставить на любые ворота, экстерьер от этого только выиграет. Блок управления уже встроенный, устанавливать его самостоятельно не потребуется.

Необходимо некоторое уточнение.

Во-первых, модельный ряд Roger R30 состоит из нескольких модификаций, отличающихся мощностью и назначением. Есть модели, рассчитанные на створки до 400 кг, до 800 кг и до 1200 кг – следует выбрать подходящий вариант (о нюансах подбора с учетом наших климатических условий – в следующем разделе).

Во-вторых, каждая такая модификация содержит две модели – с механическими и магнитными концевыми выключателями. Если Вы собираетесь автоматизировать ворота, скажем, между двумя техническими помещениями, т.е. не под открытым небом, или же на испанской даче, где зимы со снегом не бывает, то можно выбрать механику. Но если привод будет устанавливаться на въездных воротах в нашей стране, то берите только с магнитными концевиками.

Дело в том, что механическая система концевых выключателей состоит из двух лапок-кронштейнов, которые располагаются на разных концах зубчатой рейки таким образом, чтобы при полном открытии или закрывании нажимать торчащую из корпуса привода пружинку. Данная пружинка отклоняется и нажимает кнопку слева или справа от себя, при этом в блок управления поступает сигнал о необходимости отключить двигатель, так как маневр завершен.

Зимой под открытым небом возможны сбои в работе механической системы: пружина и кнопки могут примерзать, а снег и лед, которые будут скапливаться на рейке, нажимать на пружину будут не хуже кронштейнов. Некорректные сигналы от датчика не дадут автоматике работать как следует: придется отогревать пружину и кнопки, и чистить рейку. Повышенное механическое воздействие приводит также к ускоренному износу элементов системы.

Магнитные концевые переключатели – это пара разнополярных магнитов на рейке и датчик-геркон, реагирующий исключительно на магнитное поле. Физического контакта нет, снег и лед не только не смогут подать некорректный сигнал, но даже преградой для поля не будут. Контакты запаяны в колбу с инертным газом, не изнашиваются, не окисляются и не примерзают. Так что система работает без сбоя в любых погодных условиях. Вот ее для нашей страны и можно порекомендовать.

Зубчатая рейка – не совсем автоматика, но без нее не будет связи привода с воротами. Так что в комплект мы включаем 4 м стальной оцинкованной зубчатой рейки (4 метровых элемента) для проездов до 3 м шириной. При более широких проемах закажите дополнительное число элементов, чтобы общая длина материала на 1 м превышала длину створки.

Вы могли видеть в продаже пластиковую зубчатую рейку. Но не смотрите на то, что она дешевле – для нашего климата такой материал не подойдет: он может становиться ломким в морозы и деформироваться под прямыми солнечными лучами, а также быстро «стачиваться» металлической шестерней привода. Так что рекомендую приобретать именно стальную зубчатую рейку.

Устройств управления на самом деле разработано очень много: кнопки, ключ-кнопки, проводные и беспроводные клавиатуры, считыватели транспондерных карт или магнитных ключей, GSM-модули и даже жетоноприемники – на любой случай, вкус и кошелек. Но самым простым и удобным все равно остается радиоуправление - пульт ДУ и радиоприемник, которым обычно и комплектуется автоматика по умолчанию. Но приветствуется приобретение второго устройства в качестве резервного, чтобы при потере ключа или севшей батарейки не приходилось разблокировать привод и открывать ворота вручную.

С моделью для откатных ворот Roger R30 предлагаем пару пультов H80/TX22, сигнал от которых получать будет встраиваемый радиоприемник H93/RX22A/I. Работают устройства на частоте 433,92 МГц с динамическим кодированием сигнала по специальному алгоритму, чтобы исключить вмешательство посторонних лиц, сумевших перехватить сигнал.

Пульты данной модели – двухканальные. На одну кнопку можно записать обычный ход ворот, на вторую – режим «калитки» или же управления другим устройством, например, гаражными воротами. При необходимости можно подобрать также четырехканальные пульты этого производителя или аналоги.

Вышеперечисленное позволяет воротам работать в автоматическом режиме. Как уже говорилось, можно дополнить систему при необходимости ключом-выключателем или кодовой клавиатурой. К примеру, можно взять простые модели бренда: замковую панель R85/60ES или проводную клавиатуру H85/TDS/E.

Обойтись без них можно. А вот от устройств безопасности и антенны отказываться не рекомендуем.

Фотоэлементы – это пара устройств, устанавливаемых по разные стороны проезда и соединяемые во время работы автоматики невидимым инфракрасным лучом. Основное их предназначение – предотвратить столкновение створки с каким-либо препятствием на ее пути (автомобилем, человеком, животным): как только луч будет прерван, блок управления получит сигнал о наличии преграды и отреагирует соответственно заданной программе.

Самое простое применение: при обнаружении преграды при закрывании ворота немедленно откроются. Но данный привод позволяет настраивать и другие типы реакции на прерывание луча фотоэлементов: створка может просто остановиться (без реверса), продолжить движение после исчезновения препятствия или спустя заданное время после пересечения луча.

Дистанция работы фотоэлементов R90/F1E – 15 м. Дизайн округлый, стильный. Устанавливать можно две пары фотоэлементов с разными настройками, на разном уровне над землей, в створе ворот и на некотором отдалении от него, на воротные столбы и специальные стойки (дополнительный аксессуар разной высоты, стильный, но удорожает систему, поэтому редко заказывается).

Сигнальная лампа – это система оповещения о работающем механизме. Сам водитель будет видеть, что сигнал с пульта получен и створка открывается, для окружающих мигание оранжевого света будет привычно восприниматься как знак «внимание» светофора, что особенно важно при плохой видимости.

В расширенной комплектации предлагается модель R92/LR1 – сигнальная лампа с платой модуляции световых вспышек. Корпус лампы выполнен из ударопрочного водонепроницаемого оранжевого ABS-пластика (класс защиты IP54). Размеры лампы: высота 135 мм при диаметре основания 128 мм.

Комплект рекомендуется также дополнить антенной, которая позволит автоматике уверенно получать сигнал от пульта на расстоянии до 150 м. При этом разработанная производителем антенна может крепиться не только на горизонтальную поверхность, но и на вертикальную стену или даже на корпус самой лампы благодаря специальному адаптеру - модель R91/AN1/LR1.

Но даже минимальная комплектация, приведенная в начале обзора, относится лишь к рекомендуемым. Возможно, что Вы захотите поставить только ключ-кнопку на посту охраны совершенно без пультов или заказать не 2, а 2 десятка брелоков. Все зависит от задач, которые реально стоят перед автоматикой именно в Вашем случае.

Некоторые аксессуары допустимо заменить аналогами. При необходимости наши специалисты подберут проверенные качественные элементы, совместимые с данным итальянским приводом. Звоните или заказывайте обратный звонок – получайте актуальную информацию о модели и аксессуарах, а также текущих акциях от экспертов.

Технические характеристики моделей Roger R30 с корректировкой пределов применения

Есть несколько модификаций модели Roger R30, рассчитанные на разный вес (400, 800 или 1200 кг), а также снабженные механическими (с 3 в конце) или магнитными (с 4 в конце) концевыми выключателями.

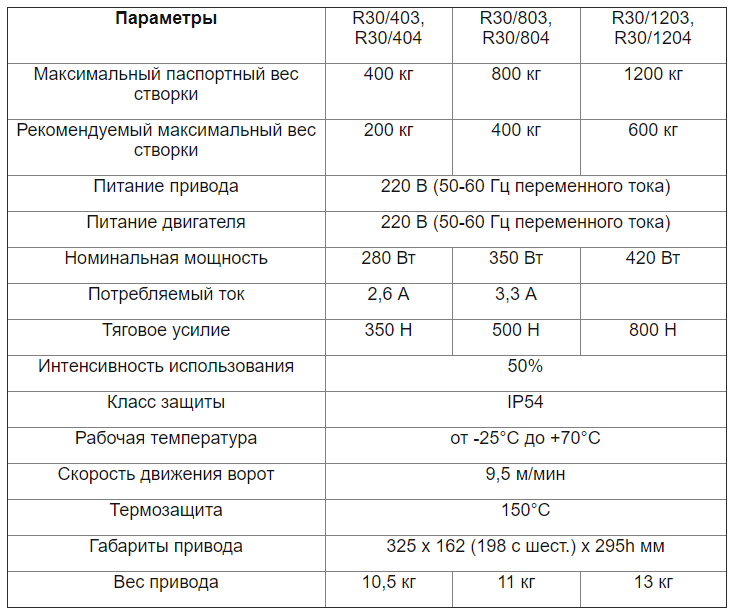

Паспортные данные модели Roger R30:

К приводу подводится питание от сети переменного тока 220 В, и именно такое напряжение подается на сам двигатель. На такой мотор не поставишь аккумулятор в качестве резервного питания, зато мощность обеспечивается более высокая, чем у низковольтных моделей. Как видим, есть варианты с мощностью 280, 350 и 420 Вт для ворот разных размеров.

С самими размерами следует быть осторожным: предписанные производителем максимальные параметры выступают в качестве порога, который нельзя превышать. К тому же предел указывается для идеальных условий, когда ни одной дополнительной нагрузки нет, других влияний на работу ворот не отмечается.

Многие производители приводят графики или таблицы взаимозависимости длины и веса створки: легкая, но длинная створка потребует усилий столько же, сколько тяжелая, но короткая – зависимость обратно пропорциональная. К сожалению, инструкции данного производителя не содержат более конкретных рекомендаций, так что учитывать подобный нюанс необходимо будет самостоятельно. Следует помнить, что максимальный вес браться не может даже с короткой створкой, а для длинной предел следует еще сильнее уменьшить.

Кроме этого в нашей стране еще и сам климат «догружает» створку зимой. Летом все как в Италии: ворота «бегают» налегке, так что могут вполне вписываться в нормы. Но зимой «нагруженные» снегом, льдом и повышенным трением створки приводу сдвинуть бывает уже не под силу. Так что смело можете умножать вес своей створки на два (а если на поверхности много разных декоративных элементов и ниш, куда обязательно набьется снег и лет, то и на три) – и берете модификацию, рассчитанную на эти новые данные. В таблице характеристик мы привели уменьшенный рекомендованный вес, на который можно ориентироваться (не забывая, что работать на пределе технике также недопустимо).

Итак, можно сделать вывод, что приводы серии Roger R30 разве что в тропиках можно позиционировать как автоматику для тяжелых ворот до 1200 кг, а у нас она подойдет скорее на створки средней тяжести – до 200, 400 и 600 кг в зависимости от модификации.

Интенсивность всех моделей линейки находится в рамках 50%, что позволяет отнести приводы к полупромышленным (бытовые модели – до 40%, промышленные – свыше 70%). Интенсивность, выраженная в процентах, показывает соотношение времени активной работы мотора к общему времени цикла. 50% означает, что двигателю следует давать отдых, равный времени его работы, например, 5 минут работает – 5 отдыхает (но не час работает – час отдыхает, это все же не промышленная автоматика с принудительным охлаждением).

Класс защиты IP54 говорит о том, что корпус имеет пылезащищенное исполнение, а также уберегает механизм от брызг воды в любых направлениях (в том числе из-под колес).

А вот диапазон допустимых температур здесь внушительный: от -25°С до +70°С. Редуктор металлический, поэтому производитель не стал перестраховываться подобно другим брендам и снижать цифры до общепринятых -20°С - +50°С. Действительно, последнее реально важно для механизмов с полимерами в конструкции, так как именно они обычно становятся хрупкими на морозе или пластичными под воздействием прямых солнечных лучей. Металл же легко переживает выходы за указанные рамки, не меняя своих свойств.

Кстати, не забудьте проверить легкость хода ворот перед установкой автоматики. Если перемещение створки требует значительных усилий, движение не всегда прямолинейное, отмечается повышенное трение или застревание в некоторых местах, то сначала придется «подтянуть» качество самих ворот – отрегулировать или даже подобрать более надежную фурнитуру. В противном случае нагрузка на привод может оказаться далекой от расчетной, что выведет автоматику из строя повышенными темпами.

Получите бесплатную консультацию экспертов относительно подходящей модификации привода для Ваших ворот, чтобы техника работала без перегрузок в штатном режиме. Мы заинтересованы в том, чтобы Вы остались довольны выбранной автоматикой и порекомендовали нас своим знакомым – это лучшая реклама, которая не отразится на повышении цены.

Строение и возможности серии приводов Роджер R30

Заглянем теперь под корпус привода, чтобы определить, насколько серьезно и продуманно на заводе подошли к самому механизму.

Roger R30 – линейка приводов для откатных ворот, в которую включены три модификации – для створок предельным весом до 400 кг, до 800 кг и до 1200 кг. Модификации для разных по величине ворот делятся еще на оснащенные механическими или магнитными концевыми выключателями. Как уже упоминалось, механическая система дешевле, но использовать ее лучше в теплых странах, а не в нашей стране. Для всех регионов Украины рекомендуем выбирать варианты именно с магнитными концевиками.

Особенности механизма

Вал электромотора снабжен двумя прецизионными подшипниками, что позволяет двигателю оставаться бесшумным при скорости 1400 об/мин. Датчик термостата отключит мотор, предотвращая перегрев, при достижении 150°С.

Ведущий вал редуктора снабжен радиальными подшипниками качения, что улучшает качество вращения. Редуктор металлический, причем стальной червячный винт вращает бронзовую внутреннюю шестерню. Выбор именно таких материалов обусловлен тем, что при их взаимодействии уменьшается трение между деталями, снижается нагрев, и, как следствие, износ также уменьшается, а вот КПД привода возрастает.

Дополнительные замки приобретать не потребуется: червячный редуктор является самоблокирующимся, поэтому сам привод будет закрывать и запирать ворота. При отсутствии электроэнергии систему можно перевести в ручной режим с помощью удобного и простого устройства разблокировки, защищенного персональными ключами (идут в комплекте).

В стандартную комплектацию входит электронный энкодер, способный контролировать положение створки в любой момент времени. Он может отвечать за своевременную остановку движения, задавать плавную остановку в конце маневров открывания и закрывания, а при столкновении с препятствием благодаря ему включается обратный ход. Такой подход снижает износ и обеспечивает дополнительную защиту приводу.

Основание выполнено из литого под давлением алюминия. Такой подход исключает возникновение коррозии и позволяет несущей конструкции выполнять свои функции безупречно на протяжении всего срока службы.

В комплект входит монтажное основание, упрощающее установку и дающее дополнительную защиту корпусу снизу. Привод к нему крепится 6 стальными шпильками, при этом положение основного блока относительно основания можно регулировать по высоте благодаря этим шпилькам и по удаленности от ворот за счет удлиненных пазов под анкерные болты. Такая регулировка необходима для того, чтобы ведущая шестерня с зубчатой рейкой оптимально совмещались: с достаточной площадью контакта по глубине и зазором в 1-2 мм по высоте.

Возможности блока управления

Блок управления R70/103AC является встроенным, поэтому монтаж и подключения автоматики упрощаются. Плюсом можно считать и вертикальное положение платы – ни пыль на ней скапливаться не будет, ни капли конденсата разрушать. Тем более что дополнительная защита плате обеспечивается благодаря специальному пластиковому колпаку блока. Предусмотрено наличие предохранителей и варисторов, чтобы электроника не пострадала от коротких замыканий и повышенного напряжения.

Плата современная, очень продуманная и многофункциональная. Съемные клеммы упрощают подключение периферии, а программирование стало удобнее и нагляднее благодаря специальным кнопкам и наличию дисплея.

Слева на дисплее показан параметр (меняется кнопками меню), справа – значение (есть кнопки для увеличения или уменьшения). Вы будете видеть, какое значение соответствует выбранному параметру и сможете изменить его на необходимое. В инструкциях процесс настройки расписан подробно, хотя рекомендуется без наличия опыта ограничиться списком основных функций – чаще всего этого оказывается вполне достаточно. Конечно, расширенные возможности позволят настроить систему максимально точно, но требуют больше внимания.

Многие базовые настройки – усредненные показатели, которые подходят в большинстве случаев. А для того, чтобы система знала, какое время для работы именно для данных ворот является нормальным (интервалы до точек останова), чтобы правильно определить начало замедления, можно произвести тестовый самообучающий цикл работы. В этом случае не придется задавать ряд значений программно – система сама определит их.

Среди важных настроек можно выделить следующие:

Доступны следующие режимы работы: автоматический, полуавтоматический, пошаговый, присутствие оператора, многоквартирный дом. Дополнительно можно задействовать режим «калитки» с частичным открыванием.

Можно активировать функцию автоматического закрывания после отключения электроэнергии – после сбоя система сама сможет закрыть ворота, не дожидаясь команд извне.

Регулировать можно различные временные интервалы. Время работы устанавливается от 2 до 120 с. Пауза перед автоматическим закрыванием обычно настраивается в рамках 90 с, но в отдельных случаях можно выставить увеличенные параметр – 2-9 минут.

Есть 8 режимов для усилия мотора. При этом отдельно можно корректировать усилие при старте, работу в режиме замедления. Есть плавный пуск или обратный рывок на старте: первая возможность снижает износ, но если створка примерзла, то необходимы более радикальные меры, так что при должной сноровки для зимы и лета можно задействовать эти противоположные возможности.

Защита автоматики от напрасных усилий не ограничена только термодатчиком – есть функция обнаружения препятствий. Если на пути будет преграда, то мотор будет отключен автоматически. Чувствительность датчика можно настраивать, чтобы при тонком слое снега привод не отключался, но и не работал до перегорания, если преграда действительно непреодолимая для него.

Разные режимы задаются для устройств безопасности. Можно подключать не только импульсно-световую сигнальную лампу, но и лампу освещения, а также менять режим их работы. Освещение включаться может только при движении ворот, а может работать на протяжении 3-9 с или даже до 9 минут при расширенной настройке. Сигнальная лампа обычно сопровождает именно движение створки, но может начать работать за 4 с до включения мотора с функцией предварительного мигания.

Можно подключать 2 пары фотоэлементов. Обычная их реакция на обнаружение препятствия – реверс при закрывании. Здесь же можно также задать просто остановку, временную остановку до исчезновения препятствия или даже закрывание спустя 6 с после пересечения луча автомобилем. Функция «фототест» будет следить за исправностью системы безопасности.

Выводы и рекомендации

Линейка приводов Roger R30 представлена моделями различной мощности:

• R30/403, R30/404 мощностью 280 Вт для створок до 400 кг (200 кг рекомендованный мах);

• R30/803, R30/804 мощностью 350 Вт для створок до 800 кг (400 кг рекомендованный мах);

• R30/1203, R30/1204 мощностью 420 Вт для створок до 1200 кг (600 кг рекомендованный мах).


Поправка в пределы применения вносится в связи с климатическими условиями нашей страны: створка «догружается» снегом и льдом в зимний период, что требуется учитывать самостоятельно. Также рекомендуется оставлять запас прочности на форс-мажоры и не использовать технику на пределе сил (максимум – предел, а не руководство к действию).

Показатель интенсивности – 50%, что говорит о полупромышленном назначении. Привод подойдет для жилого сектора (частного и многоквартирных домов), а также небольших компаний. Следить за чередованием периодов активности и отдыха обязательно (сколько работает, столько должен и отдыхать, работать постоянно не рассчитан).

Приводы подходят для использования в нашей стране: полностью металлический редуктор, отсутствие в конструкции полимеров, пределы рабочих температур в диапазоне от -25°С до +70°С подтверждают тот факт, что летняя жара и зимние морозы не выведут технику из строя и даже не увеличат износ.

Единственная поправка: стоит брать модификации с магнитными концевыми выключателями, которые снег и лед с толку не сбивают. Механические концевики дешевле, но подойдут скорее для автоматизации ворот между цехами, где зимой ухудшения условий работы наблюдаться не будет.

Плата многофункциональная, позволяет задать множество функций и настроек. При этом снабжена дисплеем и программными кнопками для упрощения процесса настройки. Основные параметры вполне можно настроить самостоятельно, что позволит сэкономить порядка 50 евро на услугах монтажников.

Автоматика итальянского бренда действительно качественная, современная, многофункциональная. Производственные мощности у Roger Technology свои, охватывающие производственный цикл полностью. С 1975 года компания занималась выпуском электродвигателей, затем выполняла заказы других брендов воротной автоматики, но со временем стала выпускать собственные модели с учетом лучших решений и технологий. Собственные технологические разработки, патенты на механические, электрические и электронные составляющие, внедрение робототехники в сборочный процесс – все это повышает качество и уровень автоматики бренда.

Сам привод и брендовые аксессуары имеют продуманный дизайн, выглядят стильно и дорого. Цена достаточно внушительная по сравнению с аналогами. Сэкономить можно заменой брендовых аксессуаров на подобные стороннего производства.

Звоните и – наши специалисты ответят на любые вопросы, связанные с автоматизацией Ваших ворот. Воспользуйтесь бесплатной консультацией экспертов для подбора наиболее подходящей, эффективной, надежной и долговечной автоматики.
