Автоматика для откатных ворот Rotelli SL 500 / SL 1000

* - Оплата производится в гривнах по курсу межбанковского валютного рынка на день выставления счета

Подробная, пошаговая, видео-инструкция по установке привода Rotelli.

А за сколько, по времени, Вы сможете поставить этот привод?

До сих пор, рекорд - 1 час 23 минуты!

Как производят приводы Rotelli?

Следует отметить, что цена на комплект автоматики Rotelli SL500 / SL1000 честная, так как включает в себя комплект стальной зубчатой рейки. Почти все итальянские производители автоматики для откатных ворот лукавят, не включая в свои стандартные комплекты зубчатую рейку. Таким образом они пытаются сделать свое ценовое предложение более заманчивым для клиента. Но это примерно тоже самое, что покупать новый автомобиль в салоне, который не укомплектован колесными дисками и шинами. Вроде как  и автомобилем владеешь, но ездить на нем нельзя. Так и здесь - без зубчатой рейки ворота двигаться не будут. А если ее докупить отдельно, то казавшееся выгодным предложение уже таким сладким не будет.

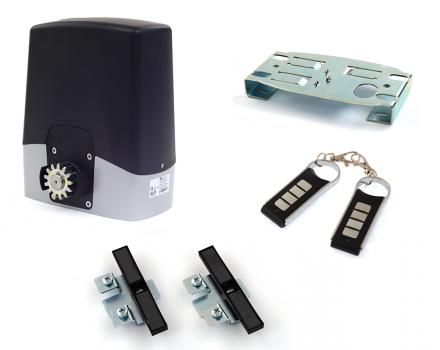

Давайте рассмотрим, что входит в стандартный комплект Rotelli SL500/SL1000

Прежде всего, это привод Rotelli SL500 / SL1000 со встроенным блоком управления, приемником и магнитными концевыми выключателями

Крепежная пластина для крепления привода к закладной

Комплект крепежа, магнитов и ключики для аварийной разблокировки

Два датчика устройств безопасности - приемник и передатчик

Сигнальная лампа с боковым креплением

Два стильных двухканальных пульта дистанционного управления

Зубчатая рейка с комплектом крепления

Приводы для откатных ворот Rotelli SL500 и Rotelli SL1000  изменили мое отношение к итальянской автоматике для откатных ворот. Раньше я считал, что недорогие итальянские привода не могут быть качественными. Это подтверждалось многолетней ремонтной практикой - практически все привода для откатных ворот с более - менее разумной ценой комплектовались пластиковыми редукторами. Исключение составляли некоторые модели  из более дорогого диапазона, у которых наблюдался металлический редуктор (например, привода фирм FAAC и ROGER). Но даже модели из высшего ценового диапазона не всегда могут похвастаться металлическим редуктором. На пример, автоматика фирмы Came серия BX комплектуется исключительно пластиковыми шестернями редуктора, хотя и позиционируется производителями как элитная и стоит дорого.

Привод для откатных ворот Rotelli SL500  предназначен для перемещения в пространстве сдвижных ворот весом до 500 кг. Класс защиты IP54, диапазон рабочих температур от -20 до +60 градусов по Цельсию.

А Rotelli SL1000 благодаря большей мощности двигателя может работать с воротами весом до 900 кг.

И насколько я был приятно удивлен, когда при снятии двигателя увидел полностью стальной редуктор!  Я, честно говоря, не ожидал увидеть стальные шестерни в доступном по цене приводе для откатных ворот.

Немного о двигателе. Здесь установлен двигатель с рабочим напряжением 220 вольт. Для модели SL500 мощность по данным производителя составляет  300 Вт, а для SL1000 - 450Вт.

На фото два привода - слева Rotelli SL500, справа - Rotelli SL1000. И если Вам мощность приобретенного привода Rotelli SL500 покажется недостаточной, то мы за небольшую доплату (равной разнице в стоимости моделей) поменяем Ваш двигатель от Rotelli SL500 на более мощный от Rotelli SL1000. Двигатель Rotelli SL1000 от своего менее мощного собрата отличается большей длиной. Все остальные части одинаковы. Двигателя взаимозаменяемы - на замену необходимо около пяти минут.

На валу двигателя установлена крыльчатка охлаждения. Это значит, что привод может работать в интенсивном режиме, в отличии от своих конкурентов, которые по техдокументации "выдают" 30% интенсивности, а не практике иногда и при 10% отключаются по перегреву. Rotelli SL500 / SL1000 перегревом не испугать - нам, по крайней мере, ни разу не удалось заставить сработать тепловое реле. Несмотря на наличие крыльчатки на двигателе и стальной редуктор, Rotelli SL работает очень тихо - не в пример другим приводам с металлическим редуктором.

На валу электромотора установлен стальной червяк. Как видно на фото, редуктор "купается" в смазке. Она здесь заложена на весь срок службы редуктора и в обновлении не нуждается. Смазка низкотемпературная, что обеспечит нормальную работу привода зимой.

Червяк вращает ведомое колесо, которое  выполнено из стали. На фото виден паз механизма аварийной разблокировки. Шестерня блокируется при помощи шпонки, которая удерживается в пазу при помощи пружины.

Здесь все серьезно - везде применены подшипники качения известных европейских фирм, достаточная толщина валов, идеальная подгонка деталей, соблюдение допусков и технологий.

Корпус отлит из качественного алюминия. На станках с ЧПУ расточены посадочные размеры под подшипники и двигатель.

В корпусе расположено крупное цилиндрическое отверстие, предназначенное для укладки электрических кабелей. А что бы через это отверстие не проникли мыши, имеется в комплекте резиновое уплотнение черного цвета.

Сцепление Rotelli SL500 / SL1000 очень надежное - лапка разблокировки выжимает стальной шток, который сжимает пружину, которая удерживает шпонку к пазу в стальной шестерни.  Такой механизм аварийной разблокировки является самым надежным - я в своей практике не встречал случаев поломки подобного механизма, как бы похабно с ними не обращались.

А пружинку сжимает стальной шток, на который воздействует рычажок (лапка разблокировки), установленный в корпусе привода. На конце штока установлен сальник, который препятствует проникновению внутрь привода влаги. Очень грамотное решение - такой механизм не закиснет из-за воды.

Наружная шестерня Rotelli SL изготовлена из стали. Она фиксируется на валу при помощи стального стопорного кольца и шпонки. Для разборки редуктора достаточно выкрутить четыре винта со стороны шестерни. Болты откручиваются шестигранником.

Я с удовольствием разобрал и собрал редуктор. На всю операцию у меня ушло не более 10 минут (при том, что делал это впервые). Простота конструкции в сочетании с хорошей подгонкой деталей делают операции по обслуживанию привода легкими и приятными.

Концевой выключатель Rotelli SL500/1000 магнитный - и это огромный плюс. Датчик состоит из двух герконов. Герконы представляют собой запаянные герметичные датчики, которые установлены на приводе.

А срабатывают они при появлении в поле "зрения" магнитов, которые устанавливаются на зубчатую рейку. Магниты крепятся к зубчатой рейке на металлические лапки, которые идут в комплекте. Этим он выгодно отличается от FAAC 740 или FAAC 741, у которых крепление магнитов к зубчатой рейке пластиковое и не выдерживает контакта с зубами собаки или  обледенелым сугробом.

Какие недостатки у механических концевых выключателей, применяемые конкурентами?

• ломается пружинка из-за постоянной деформации

• ломается ось, на которую устанавливается пружинка

• отгибается стальная лапка, воздействующая на пружинку

• окисляется контакт концевого выключателя

• замерзает контакт  концевого выключателя

• примерзает пружинка

• снег на зубчатой рейке воздействует на пружинку и выключает привод

• необходимо постоянно сметать снег веником с зубчатой рейки, если выпал хоть один сантиметр

• необходимо регулярно смазывать контакты концевика во избежание коррозии и замерзания

• при замерзании концевика необходимо отогревать его феном


Так вот, ни одна из этих неприятностей Вам не страшна, если у Вас установлен привод Rotelli SL500 или SL1000. Нет механического контакта - нет проблем. Некоторые считают, что герконы не надежные. Но если бы у них были проблемы с надежностью, то их не применяли бы в промышленности.  Лифт, которым Вы пользуетесь каждый день, определяет этажи и место для остановки именно благодаря геркону. Если бы система с пружинками была бы более надежной,  то именно ее применяли бы в лифтах, которые ежедневно перевозят  тысячи людей. А лифт должен быть безопасным. Как и откатные ворота.

Мы живем не в солнечной Италии, где снег - это стихийное бедствие. Там люди иногда не видят снега десятилетиями. А у нас зима иногда и пять месяцев может длиться.  Так что респект создателям автоматики для откатных ворот  Rotelli SL500, которые используют в конструкции привода магниты.

Блок управления автоматикой Rotelli SL500 / SL1000 очень простой. В нем есть все, что необходимо для удобного и безопасного пользования воротами. Давайте более подробно пройдемся по имеющимся функциям.

• В приводе есть возможность выставить время работы створки. Плюс в том, что при заклинивании ворот (вследствие непопадания в уловитель, попадания препятствия, отсутствия магнита на рейке и т.п.) двигатель не сгорит, а точно отключится в заданное время.

• Присутствует функция автоматического закрывания. Даже если ворота случайно откроются (балуется ребенок или случайно нажали кнопку пульта), то ворота сами по истечению заданного времени закроются

• Возможность отрегулировать мощность привода от 0 до 100%. Эта функция полезна тем, кто очень печется о безопасности и здоровье своих близких. В зависимости от температуры окружающей среды (при отрицательных температурах необходимо большее усилие) Вы можете отрегулировать необходимую силу двигателя.

• Наличие функции плавного старта и плавной остановки. Также есть возможность отрегулировать мощность двигателя в режиме замедления

• Возможность подключения до двух пар фотоэлементов безопасности

• Наличие датчика определения препятствий. При столкновении ворот с препятствием включается реверс либо остановка (в зависимости от того, ворота закрываются или открываются)

• Наличие выхода для подключения внешних устройств позволит синхронизировать работу привода с автоматикой других производителей


Как мы видим, у привода есть все необходимые функции, которыми не могут похвастать даже более дорогие и именитые конкуренты.

Большим жирным плюсом приводов для откатных ворот Rotelli SL 500 или 1000 является вертикальное расположение блока управления. Это значит, что на нем годами не будет оседать пыль, которая при наступлении "благоприятных условий" может прикончить блок управления. А такими "благоприятными условиями" является высокая влажность воздуха - в основном поздней осенью или ранней зимой, когда влажность воздуха практически равна 100% - мы наблюдаем туманы, а утром иней. Пыль вбирает в себя влагу из воздуха, превращаясь в токопроводящее болото, уничтожающее компоненты печатной платы. В Rotelli SL500 / SL1000 такой процесс практически невозможен - плата стоит вертикально, пыль не накапливается, конденсат из-под крышки не падает на плату.

А не попадет конденсат на плату еще и благодаря защитной пластиковой крышке, оберегающей блок управления и от конденсата и людей от случайного прикосновения к деталям платы.

Наружная пластиковая крышка привода Rotelli SL 500 / SL1000изготовлена из качественного ABS пластика. Пластик достаточной толщины, пластичный, что оберегает крышку от трещин и царапин при неаккуратном обращении.

Как Вы видите, при достаточно демократичной цене привод Rotelli SL500 / SL1000  не наделен какими - то существенными недостатками. Наоборот, он умеет то, что, не под силу более дорогим конкурентам. И материалы для его изготовления применяются не дешевые. Это тот случай, когда у автоматики для откатных ворот оптимальное соотношение цена/качество. Вы получаете качественный  итальянский привод по цене барахла с пластиковыми редукторами и механическими концевиками.

Могу ли я Вам порекомендовать привод Rotelli SL500 или SL1000 ? Естественно. Среди итальянских моторов нет ему достойного конкурента - у всех других игроков более слабенькие редуктора, двигателя, пластиковые редуктора и не всегда продуманная электрическая часть. Но я могу Вам назвать достойного конкурента Rotelli SL500 / SL1000  - это привод Professional Concise. Он не итальянец - китайского производства.  Но по мощности мотора, механике он превосходит итальянца.

Согласно закону Украины "О защите прав потребителей" Вы можете вернуть товар продавцу в течении 14 дней с момента покупки товара.

Но мы идем Вам навстречу - товар участвует в акции «100 дней 100% возврата денег». По условиям этой акции Вы можете в течении 100 дней беспрепятственно вернуть товар и получить за него денежные средства, если по какой – либо причине он Вас не устроит. Но, как показывает практика, желающих вернуть автоматику для сдвижных ворот Rotelli SL500 или SL1000  еще не было! И даже в том случае, если Вам не удастся установить автоматику или она Вам просто не понравится - Вы можете без проблем вернуть ее и получить деньги обратно. Даже без указания причин возврата.

Также большим плюсом является реальная гарантия, которая составляет 12 месяцев с даты продажи привода.

Большинство фирм, предоставляющих большую гарантию сроком три или пять лет, часто -густо ищут причину, что бы отказать в гарантийном ремонте автоматики для откатных ворот. В выходе из строя у них "виновато" напряжение, а в поломках механики нарушение правил эксплуатации или ударные нагрузки. Хотя большинство поломок вызваны откровенно слабыми трансмиссиями и недостаточной защитой электрочасти.

В случае с Rotelli SL500 / SL1000 у Вас таких проблем с ремонтом не возникнет. Даже если возникает подозрение, что привод вышел из строя из-за ошибки монтажника или установщика - производитель все равно старается безвозмездно устранить поломку за свой счет.

Нет проблем и с запасными частями. Все детали, которые теоретически могут выйти из строя, есть на складах производителя в Украине. Ремонт осуществляется в течении одного дня, очень часто сразу и в присутствии покупателя (если есть такая возможность). Это очень хорошо, так как Вам не надо ждать месяцами у моря погоды, ожидая очередного поступления запасных частей.

Цены на запчасти Вас приятно удивят - они в два-три раза ниже, чем у конкурентов. А это важно при выборе автоматики для откатных ворот. Ведь иногда бывает выгоднее купить новый привод, чем чинить старый. Такая ситуация возникает, например, с приводами итальянской фирмы Nice. Ценовая политика на запчасти у этого производителя такова, что иногда запчасть стоит дороже нового привода в сборе вместе с пультами!

Rotelli SL500 / SL1000 такого себе не позволяет - доступные цены и на сам привод, и на постгарантийное обслуживание.

Почему стоит купить именно у нас ?

Все просто - никто другой Вам не предоставит такой уровень сервиса, как мы, а именно:

• Мы предоставляем подробную пошаговую инструкцию по монтажу привода. По этим инструкциям произвести монтаж оборудования не составит  проблем любому человеку, обладающему базовыми слесарными навыками. Мы настолько уверенны в качестве своих инструкций, что  гарантируем Вам возврат денег в обмен на оборудование в том случае, если Вам не удастся установить его самостоятельно.

• По Вашему требованию мы проводим бесплатную предпродажную подготовку оборудования (программирование пультов, установку необходимых перемычек на блоке управления, подключение внешних приемников или фотоэлементов безопасности). Вам останется только включить привод в розетку - и он уже работает!

• Вы имеете право получить бесплатную консультацию или помощь от технического специалиста нашего сервисного центра в любой день недели, включая выходные. Такая помощь может оказаться Вам весьма кстати, если Вы зарабатываете себе на жизнь не установкой автоматики для откатных ворот. И если даже и зарабатываете себе на хлеб установкой автоматики, то все равно время от времени Вам такая помощь бывает нужна - ведь человек не может знать все. Но Вы можете рассчитывать на нашу помощь не только в процессе  установке автоматики  - мы оказываем ее на продолжении всего периода эксплуатации привода для откатных ворот. Иногда полезный совет или подсказка может оказаться дороже сотни гривен, которые Вы можете сэкономить, купив автоматику у другого продавца.

• У нас самые доступные цены на автоматику Rotelli SL500 / SL1000. Мы являемся официальными представителями итальянского завода - производителя в Украине. Покупайте продукцию только у официального дилера!

• Мы будем проводить гарантийное и постгарантийное обслуживание Вашей автоматики на протяжении всего жизненного цикла привода, обеспечивать его запчастями и сервисом.
