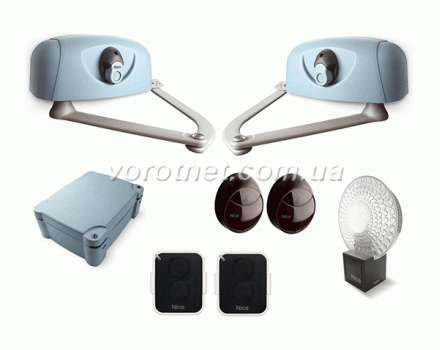

Nice Hyppo 7005. Рычажные приводы для распашных ворот с массой створки до 800кг

Почему люди покупают автоматику у нас?

• Покупая воротное оборудование, которое мы рекомендуем, у Вас есть возможность пользоваться им бесплатно на протяжении 365 дней. Это означает, что Вы можете эксплуатировать автоматику в течение года и вернуть ее без проблем, если Вам не понравилась она в работе. Мы всегда идем навстречу своим покупателям – заберем оборудование обратно и вернем деньги.

• Предоплату делать не нужно – расплатитесь, когда получите оборудование.

• После того, как согласована комплектация автоматической системы, заказ будет отправлен к Вам в течение суток.

• Оборудование, которое было рекомендовано к покупке, обслуживается в нашем постоянно действующим сервисном центре, на протяжении всего периода эксплуатации.


План статьи:

• О каких нужно знать нагрузках, чтобы правильно выбрать привод

• Установочные размеры Nice Hyppo 7005

• Привод Nice Hyppo 7005

• Блок управления Mindy A60/A

• Радиоприемник FLOXI2R

• Технические характеристики автоматики Nice Hyppo 7005

• Пульт дистанционного управления FLO2RE

• Фотоэлементы безопасности MOF

• Сигнальная лампа LUCY (230В)

• Антенна ABF


О каких нужно знать нагрузках, чтобы правильно выбрать привод

В большинстве случаев автоматика покупается без учета всех нагрузок, что в итоге приводит к поломкам. Основными такими нагрузками являются:

• Интенсивность использования

• Масса и длина створки

• Затрудненное перемещение ворот

• Ветровое давление

• Снег и обледенение


Интенсивность работы – это характеристика, указывающая на допустимое количество открываний и закрываний ворот (измеряется в количестве циклов) либо на допустимое время работы привода относительно времени обязательного отдыха (в %).

У Nice Hyppo 7005 показатель интенсивности равен 30%, и это означает, что автоматика данной модели относится по назначению к бытовому оборудованию и не сможет перемещать ворота, через которые должен проходить большой поток транспорта.

Вообще принято считать, что автоматика с показателем интенсивности до 40% является бытовой.

Если взять для примера отрезок времени равный 10-ти минутам, оборудование с показателем 40% должно работать только четыре (даже останавливаясь), а остальные шесть потратить на отдых.

Что касается показателя интенсивности работы, Nice Hyppo 7005 может за сутки сделать не более 200 циклов открывания-закрывания, но доводить до максимальных значений не рекомендуется, потому что оборудование будет работать на пределе.

Подводя итог по этим показателям, хочу отменить, что автоматику нужно выбирать максимально точно потому что, покупая оборудование с запасом мощности можно даже в два раза переплатить при покупке за возможности, которые никогда не будут использованы. Покупая приводы с возможностями на пределе, можно через некоторое время получить сгоревшее оборудование, вышедшее из строя от постоянных перегрузок.

Чтобы сделать правильный выбор, рекомендую обратиться за бесплатной консультацией к одному из наших специалистов.

Масса и длина створки. У многих наших покупателей складывается мнение, что привод нормально будет перемещать ворота, если их параметры не будут выше, чем те, которые указаны в технических характеристиках оборудования, но это далеко не так.

На графике ниже указаны соотношения длины и створки и как Вы можете увидеть, значения длины и массы обратно пропорциональны, и не могут быть использованы одновременно, к тому же они даны без учета временных и долговременных нагрузок.

Затрудненное перемещение ворот. Если у Ваших ворот плохо смазаны петли или есть перекосы створки, приводу постоянно нужно будет работать с повышенным усилием.

Ветровое давление. Величина этой нагрузки зависит региона Вашего проживания, а также от конструкции створки.

Если створка полностью зашита, она будет работать как парус, передавая ветровое давление приводу.

Чтобы увидеть насколько могут быть утяжелены ворота, приведу пример расчета с нормативным ветровым показателем, характерным для степной зоны Украины - 56кг/м2:

Пускай створка будет размером 1,5х2м, то есть 3м2.

Теперь посчитаем, с какой силой будет оказывать давление ветер:

3м2 х 56кг/м2 = 168кг

Как видите, ворота могут быть утяжелены более чем на 150кг.

Снег и обледенение. Как и ветровое давление, данная нагрузка зависит от климатического района установки ворот и конструкции створки.

Если створка имеет разного рода декоративные планки и ниши на своем полотне, они могут стать местами оседания снега и образования льда, которые сделают ворота значительно тяжелее.

Выпавший снег (если его не убрать с проезда) во время перемещения может загребать створка и приводу нужно будет приложить дополнительные усилия.

Кроме того, при отрицательных температурах могут примерзнуть петли (навесы) и от автоматики понадобиться дополнительная мощность, чтобы сдвинуть ворота с места.

Я понимаю, что все вышеописанные нагрузки тяжело предугадать и на расчеты нужно потратить немало времени, поэтому заниматься этим я сейчас не буду, а расскажу какое нужно выполнить условие, чтобы приводы распашных ворот работали в штатном режиме.

Для нормальной работы оборудования, максимальные значения ворот указанные в его паспорте (длина и масса) нужно уменьшить в 2-3 раза. То есть, можете просто умножить собственную массу своих створок на два, а если у них значительная площадь, то даже на три, и подбирать автоматику для ворот с эти увеличенными весом и длиной.

Установочные размеры Nice Hyppo 7005

Приводы обычно устанавливаются на высоте не менее 50см, чтобы зимой они не находились в снегу.

Ниже показана схема и таблица, как правильно нужно крепить привод к столбу и створке:

Как Вы видите, приводы Nice Hyppo 7005 можно устанавливать на достаточно широкие столбы, но если размеры Ваших опор значительно меньше, можете рассматривать приводы линейного типа, которые стоят явно дешевле, а по конструкции значительно надежней и долговечней.

Привод Nice Hyppo 7005

Привод нереверсивный (самоблокирующийся) поэтому покупка и установка замка для запирания ворот не принципиальна.

После остановки оборудования все зубчатые передачи мотор-редуктора находятся между собой в зацеплении и не дадут перемещать створку вручную.

Чтобы убрать эту фиксацию, например, при отключенной электроэнергии, нужно воспользоваться механизмом разблокировки при помощи специального ключа.

Шарнирный рычаг привода сделан из оцинкованной стали и усилен в ответственных местах.

Все элементы редуктора изготовлены из металла без применения полимеров.

Привод Nice Hyppo 7005 имеет концевые выключатели, поэтому установка механических упоров для ворот не принципиальна.

Двигатель привода работает от напряжения электропитания 230В и обладает максимальной мощностью 250Вт, за счет чего способен перемещать створку массой до 800кг.

Блок управления Mindy A60/A

Это электронная плата, которая закреплена внутри специального пластикового шкафа.

Шкаф можно прикрепить к столбу или забору при помощи четырех специальных болтов. Его нужно устанавливать на высоте не менее 50см, чтобы его не засыпало снегом в зимний период.

Особенностями платы управления являются:

• Для всех подключений у нее съемные колодки.

• Можно настроить допустимое усилие двигателя, чтобы он не сгорел – если ворота упрутся в какое-то препятствие, мотор, достигнув граничного усилия, остановится.

• Для подключения каждого из приводов есть два отдельных входа.

• Можно подключить электромеханический замок.

• Режим калитки. Створки можно остановить в любой точке проема, оставив только необходимый проход.

• Можно отрегулировать работу каждого из приводов по отдельности.

• Есть возможность задать скорость движения створок на старте и финише, чтобы не было резких рывков.

• Фототест – плата управления проверяет штатную работу фотоэлементов безопасности и только тогда ворота приводятся в движение.


Радиоприемник FLOXI2R

Является встраиваемым в навесной шкаф блока управления и предназначен для приемов сигналов от пульта частотой 433МГц.

В память приемника можно записать до 256 пультов дистанционного управления. В базовой комплектации у него установлена карта памяти с возможной записью 63-х пультов.

У радиоприемника может работать один или два канала, и соответственно автоматика может выполнять две разных команды при нажатии соответствующих кнопок на пульте д/у.

Первый канал всегда настроен на команду «пошаговая работа», а второй можно настроить на свое усмотрение.

Технические характеристики автоматики Nice Hyppo 7005

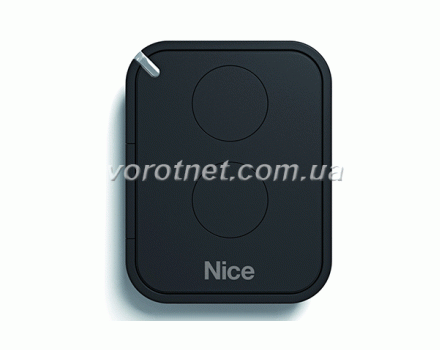

Пульт дистанционного управления FLO2RE

Пульт дистанционного управления обладает дальностью сигнала 150-200 метров на открытом пространстве.

На радиоприемник сигналы подаются частотой 433МГц с постоянно меняющимся динамическим кодом.

Габаритные размеры – 40х73х15мм.

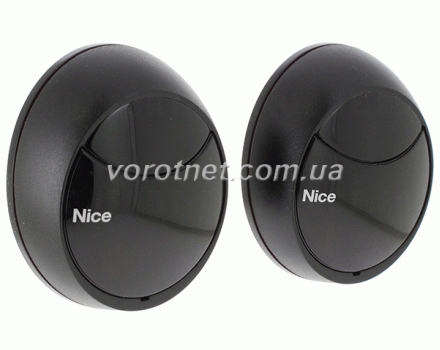

Фотоэлементы безопасности MOF

Изготовлены из ударопрочного поликарбоната. Дальность действия между фотоэлементами до 30 метров.

Принцип работы фотоэлементов основан на создании между ними инфракрасного луча, который будучи оборванным препятствием при перемещении ворот, послужит сигналом блоку управления остановить створки и начать их реверсное движение.

Данные датчики можно закрепить на столбах или установить на специальных стойках на высоте 50-100см.

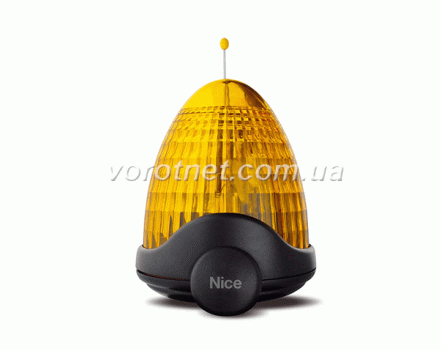

Сигнальная лампа LUCY (230В)

Сигнальная лампа включается сразу же, когда ворота начинают перемещаться и сопровождает их движение миганием.

Лампа может быть оранжевого или белого цвета.

Рабочее напряжение 230В.

Антенна ABF

Крепится при помощи специального кронштейна.

Установив этот элемент, значительно увеличивается дальность действия пульта дистанционного управления.
