BFT Phobos A 40

Привод Phobos A 40 - автоматика итальянской компании BFT для распашных ворот со створками весом до 500кг

Электропривод производства итальянской компании BFT Phobos ВТ A 40 предназначен для автоматизации распашных ворот со створками весом до 500кг и длиной до 4,0м.

Литеры «ВТ» в названии модели говорят о том, что данный механизм питается от сети переменного тока напряжением 230В, но его мотор низковольтный – он работает от постоянного тока напряжением 24В.

В данной статье я кротко расскажу о тех элементах, которые входят в комплектацию, включая технические и рабочие характеристики самого электропривода и блока управления, пределы применения модели и ее назначение.

Проанализировав эту информацию, Вы сможет безошибочно определить насколько подходит предлагаемое оборудование для монтажа на Ваши ворота. Обзор разбит на блоки, которые открываются кликом компьютерной мышки:

• Технические характеристики модели Phobos ВТ A 40

• Назначение автоматики

• Пределы использования привода и необходимый запас мощности

• Монтажные параметры привода: на какие опоры его можно установить

• Элементы комплектации:

• Выводы и рекомендации

Если нет времени или желания проводить такой анализ, можно сразу перейти к разделу с выводами и рекомендациями либо просто позвонить нашему эксперту и в телефонном режиме выяснить все, что интересно.

Наши номера указаны в шапке сайта.

Регистрация на этом сайте не обязывает Вас ни к чему – Вы не должны ничего у нас покупать.

Кроме того, Вам позвонит технический специалист, а не продавец, поэтому наша консультация предусматривает только ответы на Ваши вопросы. Рекламу SMS-сообщениями присылать не будем, поскольку уважаем своих клиентов.

Вместо рекламы предлагаем посетителям этого сайта:

1. Рекомендуемую нами автоматику Вы можете тестировать на своих воротах целый год – если нравится ее работа, оставляете себе, а если не нравится – возвращаете ее нам и получаете возврат денег в полном объеме.

2. Выбирайте форму оплаты – можно расплатиться по факту получения заказа, и даже предварительно проверить содержимое посылки.

3. Мы организуем доставку автоматики до удобного Вам отделения транспортной компании.

4. Наши цены рекомендованы самими производителями, мы, как официальный дилер не устанавливаем наценок и накруток.

5. Бесплатно установим базовые настройки платы управления.

6. Обслуживаем рекомендуемое оборудование в собственном сервисном центре в гарантийный и послегарантийный периоды.

7. Бесплатно предоставляем консультации эксперта на этапе выбора подходящей модели, комплектации, установки и эксплуатации автоматической системы.

Вся автоматика, которую Вы можете приобрести на этом сайте, сертифицирована в соответствие с требованиями законодательства страны-производителя и Украины.

Технические характеристики модели Phobos ВТ A 40

Некоторые параметры следует разъяснить:

Степень защиты (IP). По международной системе IEC 60529 (DIN 40050, ГОСТ 14254) это характеристика параметра защищенности корпусом привода его внутренних узлов и механизмов. Степень защиты оболочки IP 54 соответствует параметру защиты от пыли и от брызг, разлетающихся во всех направлениях.

Класс изоляции. Это система обозначения способов и степени безопасности при пользовании электрическим оборудованием. Третий класс характеризует сверхнизкое безопасное для человека напряжение.

Диапазон рабочих температур. Температура эксплуатации данного механизма ограничена производителем: от -20°С до +60°С. Если бы все детали редуктора были выполнены из металла, можно было бы проигнорировать это ограничение, но внутри привода есть пластиковые элементы, поэтому выход за рамки допустимой температуры может привести к изменению свойств полимера. В этом случае он может стать хрупким от перемерзания либо мягким от перегрева.

Тип концевого выключателя. Концевые выключатели - это система информирования блока управления привода о достижении створкой конечного положения на открытие и закрытие.

Магнитные концевики останавливают движение ворот и отключают электродвигатель после того, как специальный датчик (геркон) определит магнитное поле одного из магнитов, установленных по краям штока с резьбой внутри привода.

Кроме магнитной системы концевиков существует более дешевая – механическая, но для работы в регионах с морозной зимой лучше брать автоматику с магнитными выключателями, поскольку механические элементы системы могут примерзать, после чего блок управления получает некорректные сигналы и ворота невозможно открыть пока не отогреешь это узел.

Далее Вы видите в таблице параметры интенсивности использования механизма и максимальные габариты створок, причем как вес, так и длина имеют не только «максимальные паспортные» параметры, но еще и «рекомендуемые максимальные». Что это значит и почему так – в следующих двух разделах.

Для тех, кто не имеет времени или желания изучать нюансы выбора воротной техники, есть альтернативное предложение: можно просто поговорить со специалистом и выяснить все, что интересует.

Назначение автоматики

Электроприводы условно подразделяются на «бытовые» и «промышленные», и эта градация никак не связана с габаритами ворот, для которых они предназначены – в данном случае назначение техники определяет необходимая частота открывания и закрывания створок.

Производитель привода Phobos A 40 определил назначение модели показателем интенсивности ее использования – 50%. Это соотношение разрешенного времени работы и обязательного остывания мотора, то есть, в течение часа данное оборудование может работать не более 30-ти минут, даже с перерывами, а оставшееся время ему нужно для отдыха.

Принято считать, что автоматика с интенсивностью до 40% является бытовой и ее можно использовать исключительно для автоматизации ворот частного дома.

Для ворот офисов, предприятий или многоквартирных домов (где много независимых пользователей) может применяться только промышленная автоматика, у которой показатель интенсивности 70-100%.

В данном случае использование 50% говорит о неком полупромышленном приводе, который может быть установлен на ворота частного сектора, во двор дома на несколько хозяев или маленького офиса, но необходимое время остывания мотора Вы должны обеспечить, иначе оборудование вымотает весь заложенный конструкторами ресурс работы неестественно быстро.

Если Вам нужен совет специалиста относительно необходимой интенсивности использования автоматики для Ваших ворот – посетителям этого сайта такие консультации предоставляем бесплатно.

Пределы использования привода и необходимый запас мощности

В инструкции по монтажу и эксплуатации электропривода BFT Phobos A 40 сказано, что модель предназначена для автоматизации распашных ворот со створками не тяжелее 500кг и не длиннее 4,0м.

Однако люди не всегда правильно понимают указанные параметры: производитель НЕ допускает монтаж данной модели на ворота со створками таких габаритов. В этой же инструкции приведен график зависимости допустимых параметров длины и массы ворот (одной створки) для применения привода A 40:

Как видите, 500кг может весить створка не длиннее 2,5м, а если ее длина будет 4,0м, масса не должна превышать 250кг.

Это зависимость допустимых параметров ворот по весу и ширине проезда, но в ней не учтены влияния каких-либо дополнительных нагрузок – только собственный вес и длина створки.

В жизни Вашему электроприводу придется работать на улице, где не всегда температура воздуха +20°С, а ворота могут догрузить снег и лед. Как много этих дополнительных килограмм задержится на створках зависит от их конструкции: чем больше ниш и выступов, тем больше «карманов» для дополнительного груза.

Кроме таких «зимних довесков» работу автоматике могут усложнить сами ворота – часто ход створок бывает достаточно тугим, а техника никак на это не рассчитана (ворота должны открываться одним пальцем, чтобы не создавать дополнительной нагрузки).

Зимой петли могут еще и примерзать – тогда для начала движения механизму придется прикладывать дополнительное усилие, чтобы их сорвать.

Однако самым большим испытанием для привода часто оказывается ветровое давление. Производители итальянской техники никогда его не учитывают, поскольку для старой Европы характерны низкие решетчатые конструкции, сквозь которые ветер пролетает транзитом, нагружая только прутья.

Для нашей страны более привычными являются высокие ворота с наглухо зашитым полотном, которое ловит ветер подобно парусу и передает его давление на привод.

Чем больше площадь глухой створки, тем большим будет дополнительный вес от ветра. Например, для полотна длиной 2,5м и высотой 2,0м (5м2), расчет ветровой нагрузки проводится простым умножением площади на нормативный показатель Вашего региона. Для Украины нормативное ветровое давление варьируется в пределах 40-60 кг/м2, значит створку 5м2 ветер утяжелит на:

• при нормативном показателе 40кг/м2: 40кг/м2 х 5м2 = 200кг;

• при нормативном показателе 60кг/м2: 60кг/м2 х 5м2 = 300кг.


Вы сами видите, что с учетом ветрового давления, вес которого нужно прибавить к собственной массе створки, можно и не вписаться в пределы применения понравившегося привода.

Для расчета консолидированной нагрузки необходимо перевести все дополнительные «довески» в килограммы и добавить их к собственной массе створки, после чего подбирать модель, в пределы применения входит такая «утяжелена» воротная конструкция.

Расчет может вызвать трудности, поэтому мы рекомендуем для нивелирования дополнительных нагрузок удвоить собственный вес своей створки, а если площадь полотна большая – лучше утроить.

В таблице с техническими характеристиками привода Вы видели максимальные габариты ворот «максимальные паспортные» и «рекомендуемые максимальные», и рекомендуемые в два раза меньше паспортных – это и есть учет дополнительных нагрузок. Однако повторяю: если Ваша створка представляет собой глухо зашитое полотно с большой площадью, двойного запаса будет недостаточно.

Для посетителей этого сайта наш инженер в рамках бесплатной консультации может провести расчет консолидированной нагрузки ворот (с учетом ветровой нагрузки).

Монтажные параметры привода: на какие опоры его можно установить

Модель BFT Phobos A 40 является приводом линейного типа: внутри механизма вал двигателя соединен со штоком, на резьбе которого расположена гайка-каретка, прикрепленная к створке ворот.

Когда шток вращается, гайка либо закручивается и укорачивает его, притягивая створку, либо наоборот, удлиняет шток и закрывает ворота.

По такому принципу работают 95% выпускаемых в мире приводов для распашных ворот, поскольку это самый простой, надежный и одновременно дешевый тип воротной автоматики.

Однако данный принцип работы подчиняется правилу рычага, и прикладываемое усилие эффективно, если привод на опоре расположен параллельно створке.

Посмотрите на схему крепления линейной автоматике к опорному столбу (это вид сверху):

Обратите внимание на параметр, обозначенный литерой «А» - это расстояние от места крепления створки к опорному столбу до внутреннего края самой опоры. Для установки модели А 40 данный габарит должен быть не более 7-13см (в зависимости от угла открывания ворот).

Если у Вас кирпичные или бетонные опоры, скорее всего параметр «А» не менее 20,0см, и если Вы установите на свои столбы эту автоматику, ворота не будут закрываться, поскольку этому будут мешать внутренние углы, в которые упрутся приводы.

Если Вы пока не монтировали ворота, можете учесть этот нюанс и навешивать створки ближе к внутреннему краю опор (чтобы выдержать установочные размеры).

Некоторые, столкнувшись с данной особенностью линейной автоматики, вырубают в опорах специальные углубления для приводов, чтобы убрать углы, которые мешают:

Я не сторонник подобной практики и рекомендую вместо уродования опорных столбов брать соответствующую автоматику: хотите привод, произведенный именно компанией BFT – есть модели рычажного типа (для ворот весом до 800кг - BFT Igea).

Если хотите линейный механизм, существуют такие приводы со специальными кронштейнами для монтажа на широкие опоры. Их выпускают два производителя: китайский завод Miller Technics, и одна такая модель есть у итальянского бренда Rotelli.

Кроме установочных размеров следует продумать и высоту крепления приводов. Оптимально будет установить их примерно по центру, поскольку установленная ниже 50-60см автоматика зимой может оказаться в сугробе.

Сверху крепить не так опасно, но есть риск получить эффект «пропеллера», поскольку упоры для ворот находятся внизу, у усилие привод будет прикладывать сверху.

Исключение составляет ситуация, когда ворота открываются наружу, а проезд узкий. В этом случае механизмы могут цеплять проезжающий автомобиль, поэтому их следует монтировать немного выше, чтобы машина проезжала под ними.

Элементы комплектации

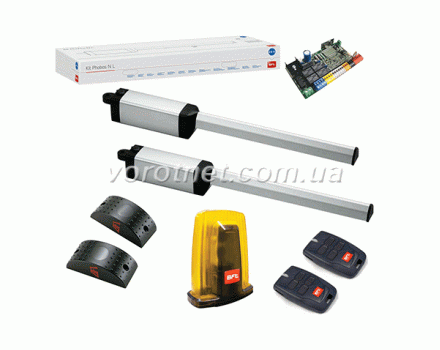

В начале статьи Вы видели две таблицы с вариантами комплектации автоматической системы, но Ваш вариант вполне может стать третьим, то есть набор элементов будет таким, который нужен конкретно Вам.

Типичная инсталляция автоматических распашных ворот с указанием необходимых кабелей и их сечения:

Есть базовый набор комплектующих, который состоит из элементов, без которых автоматика не сможет работать, а все остальные аксессуары можно выбирать на свое усмотрение.

В минимальный комплект входят только два привода с одним на двоих блоком управления и одна (любая) система для управления воротами.

Электропривод.

Привод крепится одним краем к опорному столбу, а вторым (гайкой-кареткой) – к створке.

Обычно распашные ворота автоматизируются двумя механизмами (для каждой створки) за исключением калиток, у которых она одна.

Внутри привода находится червячный мотор-редуктор (мощность низковольтного двигателя 40Вт). Сам механизм питается от переменно тока напряжением 230В, как и вся бытовая техника, но движок имеет питание от постоянного тока 24В. Преобразование обеспечивается понижающим трансформатором, который тоже находится внутри привода.

Моторы-редукторы червячного типа всегда нереверсивны, то есть, при неработающем двигателе зубчатые передачи остаются в зацеплении и механизм блокируется.

Это значит, что открыть ворота не включая привод невозможно. Если возникнут проблемы с электроснабжением, автоматику можно разблокировать и открыть ворота вручную, но механизм расположен на самом приводе, соответственно, для начала нужно попасть во двор.

Модель BFT Phobos A 40 благодаря низковольтному двигателю может быть оборудована системой резервного питания.

Резервное питание.

Это две аккумуляторные батареи по 12В каждая, которые устанавливаются в шкаф с блоком управления.

Если отключается основной источник питания, привод автоматически переключается на питание от аккумулятора и так же автоматически возвращается к основному источнику после возобновления электроснабжения.

Если батареи установлены – Вы даже не заметите, что ворота обесточены. В противном случае рекомендую позаботиться об отдельной калитке для того, чтобы попасть во двор и разблокировать автоматику вручную.

Блок управления ZARA BTL 2.

По сути, это плата, расположенная в отдельном шкафу из ABS-пластика. Этот шкаф крепится рядом с одним из приводов (например, на опорном столбе) и к нему подводится электричество. Подключение всех остальных элементов осуществляется уже через блок. Сам блок оснащен съемной клеммной панелью, которая значительно упрощает подключение всех элементов к плате управления.

Технические характеристики ZARA BTL 2

Функциональность ZARA BTL 2:

1. Выбор и настройка очередности пошаговых команд. В базовых настройках установлена трехшаговая логика: кнопка пульта при каждом следующем нажатии отдает команды по кругу: «открыть» - «стоп + пауза + закрыть». «Открыть» или «закрыть» зависит от положения ворот.

2. Автозакрывание – если Вы забудете закрыть за собой ворота, через выбранный интервал (до 120сек) они закроются самостоятельно.

3. Возможность регулировать усилие.

4. Плавный старт/стоп (в начале и в конце маневра скорость уменьшается, что исключает рывки и бережет детали).

5. Возможность задержать начало движения одной створки относительно другой.

6. Система обнаружения препятствий (если створка во что-то упрется, автоматика остановится и даст обратный ход).

7. Функция «пешеходный проход» (можно открыть створки частично).

8. Подключение двух пар фотоэлементов и возможность активации функции «быстрое закрывание», то есть, ворота закроются через 3сек после восстановления луча детекторов на открытие. Что такое фотоэлементы и какой у них луч – немного дальше.

9. Автоматика настроена на срабатывание концевых выключателей, но можно настроить остановку «в упор», если Вы установили упоры.

Блок ZARA BTL 2 оснащен встроенным универсальным радиоприемником Clonix, готовым расшифровывать сигналы любых пультов-передатчиков производства компании BFT, поэтому в качестве системы управления воротами в базовый комплект мы включили два радиопульта.

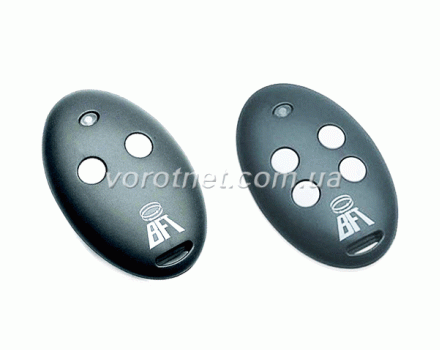

Система управления.

Радиосигнал является самым популярным вариантом управления автоматикой, хотя и не единственным.

В комплекте Вы видите пару двухканальных передатчиков с динамическим типом кодирования MITTO 2, но Вам их может понадобиться другое количество: по одному для каждого пользователя плюс один запасной.

На каждую из двух кнопок можно прописать отдельную команду либо отдельную автоматику, но если Вам нужно больше – есть четырехканальные модели:

Часто клиенты берут брелоки-радиопередатчики в качестве основной системы управления, а еще одну устанавливают на случай, если ворота нужно открыть без пульта. Это может быть кнопочный выключатель, например, или ключ-выключатель:

Электрозамок.

Я писал, что приводы блокируются за счет зацепления между собой зубчатых передач, но электрозамок служит скорее для фиксации створок – с ним можно установить данную автоматику на более широкий проезд, поскольку замок предотвращает раскачивание конструкции ветром.

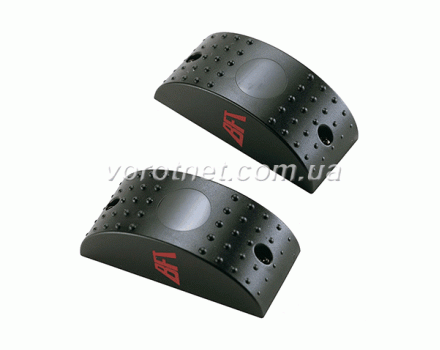

Фотоэлементы.

Это единственна система обнаружения препятствий, которая предотвращает удар створками, а не останавливает движение в результате оного.

Фотоэлементы представляют собой два детектора, которые устанавливаются в створе ворот парно: один направляет инфракрасный луч, а второй его принимает. В результате во время работы привода проезд перегораживается невидимым лучом, и если его прервать – ворота остановятся (если закрывались, начнут обратное движение).

Устанавливают эти датчики на высоте 50-60см от земли прямо на опорных столбах или специальных стойках. На стойках можно монтировать фотоэлементы на некотором расстоянии от ворот – так они раньше «поймают» препятствие и остановят створки. Датчики на стойках можно настроить «на открывание»: когда Вы выезжаете, автомобиль прерывает луч и блок управления открывает ворота.

Можно установить две пары детекторов: одну на стандартной высоте, а вторую ближе к земле – это обезопасит маленьких детей от удара воротами.

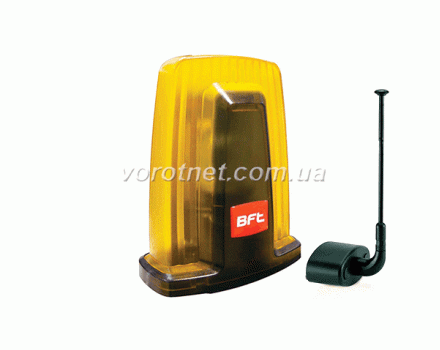

Сигнальная лампа.

Проблесковый маячок оранжевого цвета мигает с частотой 1 раз в секунду, предупреждая, таким образом, о работе в зоне доступа движущегося механизма. Устанавливается лампа таким образом, чтобы ее было видно и со двора, и с улицы – в темное время суток в свете фар не совсем понятно: движутся ворота, или нет. Я лично ориентируюсь по миганию лампы.

Кроме основной функции, лампа BFT RAY X оборудована встроенной антенной, поэтому она увеличивает дальность действия радиопульта до 100м. Если же Вы категорически не желаете брать сигнальную лампу – антенну можно приобрести отдельно.

Вся продукция BFT производится в Италии, поэтому аксессуары стоят прилично. Некоторые клиенты просят предложить им более дешевые аналоги – это возможно. Поверьте, что китайская лампа мигает не хуже итальянской, а фотоэлементы образовывают точно такой же инфракрасный луч. Заменить можно даже пульты – для этого достаточно установить внешний приемник, который стоит не больше одного фирменного брелока.

Если желаете за счет такой замены удешевить комплект – мы можем предложить надежные и проверенные модели аксессуаров китайского производства.

Выводы и рекомендации

Мы рассмотрели привод для автоматизации распашных ворот итальянской компании BFT Phobos A 40 и можем подытожить:

1. Максимальные габариты ворот, указанные производителем в инструкции по монтажу и эксплуатации модели (вес одной створки до 500кг и длина до 4,0м), не являются приемлемыми для установки привода.

Пределы применения данной автоматики приведены в той же инструкции и представляют собой обратную зависимость между массой и длиной ворот. Кроме того, для установки механизма следует учесть все возможные дополнительные нагрузки, которые придется преодолевать приводу (ветер, снег, лед и т.д.).

Для нивелирования влияния дополнительных нагрузок мы рекомендуем удвоить собственный вес Вашей створки и подбирать автоматику, в пределы применения которой он вписывается. Однако для габаритного глухого полотна двойного запаса может быть недостаточно – лучше умножайте чистый вес створки на три, а еще лучше рассчитайте консолидированную нагрузку своих ворот.

2. Phobos A 40 – привод линейного типа, поэтому внимательно изучите его установочные размеры и сопоставьте с габаритами своих опорных столбов – если расстояние от петель до внутреннего края опор окажется больше допустимого (7-13см), Вы не сможете закрыть ворота.

Для установки на широкие опоры есть специальная автоматика (рычажного типа), а также линейные приводы со специальными кронштейнами крепления, но BFT такие не производит.

3. Мотор-редуктор оснащен низковольтным двигателем мощностью 40Вт. Поскольку движок питается от постоянного тока напряжением 24В, он не перегревается и может работать с приличной интенсивностью – 50%. Это больше, чем у чисто бытовых моделей (до 40%), но использовать такую технику для автоматизации ворот предприятий и многоквартирных домов не стоит – максимум двор дома на несколько хозяев или маленький офис.

Однако у приводов с 24-вольтовыми двигателями есть существенное преимущество перед 230-вольтовыми – возможность установки резервной системы питания.

4. Магнитная система концевых выключателей обеспечит корректную работу автоматики при температуре ниже нуля градусов – механика примерзает и ворота невозможно открыть пока не отогреешь приводы.

5. Привод и все аксессуары к нему сделаны в Италии, сертифицированы в соответствие с требованиями законодательства ЕС и Украины.

6. Гарантийное и послегарантийное обслуживание оборудования производства BFT обеспечивается брендом в собственном сервисном центре, поэтому перебоев с поставками запчастей или комплектующих не предвидится.

Если Вы не получили ответ на какой-то вопрос – можете задать его напрямую специалисту по телефону или в письменном виде.
