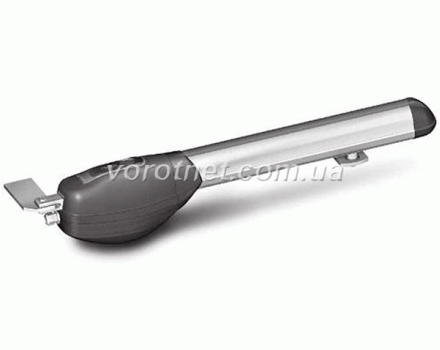

Линейные приводы серии Roger R20 для распашных ворот со створками весом до 1000 кг и 5м шириной

Серия приводов Roger R20 предназначена для автоматизации распашных ворот со створками до 5 м шириной и до 1000 кг весом (в идеальных условиях, дополнительные нагрузки не учтены).

В линейку входит несколько модификаций, которые отличаются доступной шириной створки (до 3м или до 5м), скоростью открывания (быстрый или медленный), числом концевых выключателей (только на открывание или на открывание и закрывание) и дизайном (обычный «анодированный алюминий» или «черный» с порошковым покрытием - BL). Следующая таблица позволит определить, какая модификация наиболее предпочтительна.

Далее обзор модельного ряда разобью на несколько разделов, чтобы удобнее было переходить к важной для Вас информации:

• Технические характеристики моделей Roger R20

• Пределы применения приводов линейки R20

• Особенности строения линейных приводов Roger R20

• Блок управления: возможности и исполнение

• Доступные комплектации и назначение рекомендуемых аксессуаров

• Выводы и рекомендации


Если вникать в технические детали и особенности подбора модификации нет времени и желания, можно просто позвонить нашим специалистам: они уточнят параметры Ваших ворот и условия их работы, чтобы порекомендовать только подходящие модели с учетом возможных климатических нагрузок Вашего региона. Доверять экспертам еще и выгодно:

• рекомендованные нами модели участвуют в акции «Год тест-драйва», то есть в течение 12 месяцев Вы сможете просто забрать свои средства в полном объеме, вернув нам непонравившуюся технику;

• подобранные нашими специалистами модели могут обслуживаться в нашем собственном сервисном центре – предоставим гарантийное и послегарантийное обслуживание;

• установив приводы самостоятельно, можно сэкономить порядка 50 евро, а рекомендованные модели проходят предпродажную подготовку к монтажу и дополняются подарочным пошаговым руководством по установке, в ходе проведения работ можно созвониться с нашими мастерами для консультации.


Приобретая продукцию на нашем сайте Вы можете рассчитывать на:

• оптовую цену без посреднических накруток благодаря поставкам от производителя;

• отсутствие рисков с оплатой при получении;

• оперативную отправку с нашего склада в удобное для Вас отделение грузоперевозчика;

• дополнительные выгоды благодаря акциям, скидкам и бонусам.


Звоните, чтобы воспользоваться бесплатной консультацией наших специалистов.

Технические характеристики моделей Roger R20

Базовыми считаются модели с одним концевым выключателем – на открывание. Концевой выключатель на закрывание доступен в качестве аксессуара, его можно приобрести и установить самостоятельно (но проще и дешевле, конечно же, сразу приобретать в нужной комплектации). Технические характеристики рассмотрим для базовых моделей, а для модификаций с двумя концевиками они будут аналогичными.

Паспортные данные модели Roger R20:

Способность моделей серии 500 работать с более широкими створками объясняется просто – сами габариты привода данных модификаций больше, соответственно больше и ход тяговой втулки (каретки). К тому же это отражается и на установочных размерах – данные модели могут устанавливаться на ворота с широкими опорными столбами (об этом подробнее чуть далее).

Мощность моделей не преувеличена: указано именно номинальное значение. При пересчете по формуле: мощность=сила тока*напряжение питания получаем:

Как видим, расчеты дают даже более высокие значения, чем приведенный производителем минимум. При нагрузке данные цифры будут возрастать. Так что в мощности механизмов сомневаться не приходится.

Пределы применения приводов линейки R20

Выяснить максимально допустимый вес и ширину створки недостаточно для выбора привода. Данные параметры нуждаются в некоторой корректировке, плюс следует учесть интенсивность и дополнительные нагрузки.

Пределы применения каждой модели зависят от нескольких параметров:

• интенсивность применения и назначение;

• допустимое соотношение длины и массы створки;

• учет климатической и ветровой нагрузки региона, а также дополнительных нагрузок;

• соответствие допустимым установочным размерам (учет ширины опорных столбов).


Интенсивность и назначение

Ворота и приводы для них условно делят на бытовые и промышленные.

Деление производится не по размерам и весу створок, а по частоте открывания: бытовые используются редко, в основном стоят закрытыми, поэтому моторы не перегреваются, а промышленные работают почти непрерывно, поэтому для автоматики в этом случае предусматриваются особые механизмы охлаждения.

Путать назначение недопустимо: бытовой при слишком частом использовании выйдет из строя, так как не рассчитан на такое применение, но и промышленный на ворота частного дома ставить нерационально – переплата вдвое за ненужное число циклов.

Показатель интенсивности информирует, каким должно быть соотношение времени работы ко времени отдыха, выраженное в процентах. До 40% - бытовое применение (работает не более 4 минут из 10 условных), свыше 70% - промышленное (работает не менее 7 минут из 10 условных).

В данном случае для модельного ряда Roger R20 указана интенсивность 40% - привод бытовой. Время работы двигателя должно контролироваться, чтобы он успевал остыть. Применим для жилого частного сектора или дачного участка.

Соотношение длины и веса створки

Длина и вес – обратно пропорциональные величины, чем больше одна из них, тем меньше должна быть другая. Указанные в технических характеристиках значения – это пределы без учета остальных нагрузок, а взаимосвязь данных важных параметров приводится в графическом виде. При этом я нашел два вида ограничений. В инструкциях по монтажу приводится следующий график:

Но на сайте самого производителя есть и другие данные. Куда более скромные.

Как видим, приближаться к максимальным показателям не рекомендуется. Даже в идеальных «лабораторных» условиях будет производиться вышеуказанная корректировка. На деле же на ворота действует множество дополнительных нагрузок, которые «догружают» створки, что может привести к превышению допустимых для автоматики порогов.

Дополнительные нагрузки

Значительную «добавку» к чистому весу створки дают климатические условия и ветровая нагрузка.

В тропиках-субтропиках не существует проблемы обледенения створки, налипания снега, а характерные для многих стран небольшие решетчатые ворота запросто пропускают ветер сквозь прутья, практически не замечая его.

У нас принято ворота делать большими и наглухо зашитыми. Чем больше и рельефнее полотно (особенно с декоративными элементами), тем сильнее зимой может увеличиться вес створки от снега и льда.

Ветровая нагрузка в Украине зависит от региона. В среднем показатели от 40кг/м2 до 60кг/м2, но порывы могут быть более сильными. Глухие ворота играют роль «паруса». К примеру, створка длиной 3м и высотой 2м (а ниже у нас редко встретишь) получит дополнительную нагрузку 240-360кг. Порой сама створка может быть гораздо легче, чем такая вот нагрузка от ветра. Вспомните, с какой силой ветер способен вырывать створку из рук, насколько больше усилий требуется для ее перемещения против ветра или удержания от слишком быстрого движения по ветру. Если не учесть данный критерий, то привод может просто разорвать пополам.

Дополнительное усилие может понадобиться для «срывания» примерзшей створки, движения над небольшим слоем снега (который может подтормаживать створку) и на другие форс-мажорные обстоятельства.

Так что для выбора подходящей модификации сначала следует оценить конструкцию и габариты ворот, добавить к весу створки нагрузку от ветра и возможного обледенения, оставить некоторый запас на другие обстоятельства – и вот это новое значение должно «проходить» в указанные в графике пределы применения модели.

Учет установочных размеров

Приводы Roger R20 – линейная автоматика для распашных ворот. Именно данный тип приводов считается наиболее простым, мощным и безотказным, при этом еще и более дешевым, чем рычажные модели и автоматика скрытой установки. Если есть возможность установить линейный привод, я рекомендую устанавливать именно его. Но есть обстоятельства, которые могут помешать применению таких механизмов.

Для линейной автоматики следует учесть расположение самой створки, чтобы привод без проблем до нее «дотягивался», не ударяясь при этом об угол опорного столба. Здесь важную роль играет расстояние от края столба до воротных петель.

Для многих итальянских приводов это расстояние не должно превышать 5-6 см, но есть и рассчитанные на наши столбы, например Rotelli MT400, который можно монтировать при 24см, или же надежные «китайцы» Miller Technics 4000 с допустимыми 17см или Miller Technics 5000 - до 30см.

Превышение параметра иногда пытаются сгладить вырезанием ниш в столбе под размещение привода, чтобы приблизить оборудование к створке, но чаще всего это сильно портит внешний вид ворот. В некоторых случаях принимают решение автоматизировать ворота на широких столбах с помощью рычажной автоматики, однако она дороже линейной, при этом проигрывает ей в мощности и надежности.

Так что следует сразу выяснить вопрос о том, «встанет» ли модель Roger R20 без проблем именно на Ваши ворота. Производитель приводит в инструкциях рекомендованные установочные размеры, согласно которым и определяют, подойдет ли привод и на какой максимальный угол он сможет распахнуть створку.

При открывании вовнутрь расстояние от угла столба до оси петель ворот не может превышать 90мм для моделей R20/30, и 190мм для моделей R20/50.

Данные показатели достаточно высоки. Так что эти модели также можно использовать и на традиционных для нашей страны кирпичных или каменных столбах, если петли не навешаны слишком близко к внешнему краю.

Сэкономьте свое время – позвоните нашим специалистам, которые имеют опыт выбора автоматики для разных ворот во всех регионах Украины. Они сузят круг Ваших поисков до нескольких действительно подходящих моделей, которые точно справятся со своими задачами и не доставят Вам хлопот.

Особенности строения линейных приводов Roger R20

Надежность привода во многом зависит от материалов и выбранных технологий. Так что пришло время заглянуть внутрь механизма.

Двигатель в данной модели инженеры разместили в наклонном положении, чтобы в редукторе использовалась только одна передающая ступень, а это в свою очередь обеспечивает шарнирной втулке высокое тяговое усилие. Отсутствие лишних звеньев повышает эффективность и снижает массу самого привода.

Используется червячная передача: стальной червяк передает вращение двигателя на бронзовую шестерню ходового винта. Сочетание стали с бронзой в данном случае снижает трение и нагрев этого узла, что уменьшает износ деталей.

Ходовой винт выполнен из стали, прошел закалку и прецизионную шлифовку. При этом он является пятизаходным с малым шагом нарезки. Со стороны редуктора винт поддерживают два шарикоподшипника, а с противоположного края привода расположен подшипник скольжения, поэтому усилие по контактной поверхности шарнирной втулки распределяется более равномерно, движение становится более плавным, а также повышается прочность всей конструкции.

Червячная передача обеспечивает приводу самоблокировку: ворота запираются самим механизмом привода. Для перевода в ручной режим при отсутствии электроэнергии предусмотрен простой механизм разблокировки в верхней части привода. Ключи для задействования этого механизма идут в комплекте и недоступны третьим лицам. С учетом большого влияния ветровой нагрузки на глухие ворота, с широкими створками рекомендуется использовать дополнительный электрозамок.

Особенностью моделей серии R20 является простота регулировки конечных положений хода ворот. В верхней части кожуха, закрывающего ходовой винт, есть специальный паз с защитной крышкой, в котором расположены концевые выключатели открывания и закрывания (если предусмотрены модификацией). Сделано это для того, чтобы можно было быстро переместить каретку выключателя в нужную точку, где он должен будет срабатывать.

Концевые выключатели необходимы для того, чтобы створка останавливалась своевременно по сигналу концевика, не давая лишней нагрузки на привод. Если полотно будет каждый раз тормозить за счет полностью выдвинутой втулки, дергая винт с ударными нагрузками, то это не лучшим образом скажется на долговечности оборудования.

Удобная клеммная колодка внутри корпуса упрощает электрические подключения. Тем более что стартовый конденсатор и концевые выключатели изначально скоммутированы, подключать их самостоятельно не придется. Подвести к приводу кабель различного диаметра стало возможным благодаря штатному кабельному зажиму: ввод получается герметичным и безопасным.

Корпус выполнен из алюминия, не подверженного коррозии. Модели доступны в двух вариантах исполнения: с анодированным корпусом или с дополнительным порошковым покрытием. Черный дизайн часто применяют с кованными воротами. Оба варианта корпуса устойчивы к влиянию различных агрессивных факторов окружающей среды.

Блок управления: возможности и исполнение

Блок управления является выносным. Используется модель H70/200AC/BOX – плата 200AC серии H70 с пластиковым корпусом BOX. Степень защиты корпуса IP54 – пылезащищенное исполнение, защита от брызг воды в любых направлениях – можно устанавливать на опорный столб или поблизости. Однако температурный диапазон производитель указывает в рамках от -10°С до +55°С, поэтому лучше затенить оборудование летом и не допускать перемерзания зимой (утеплить).

Плата управления работает с асинхронными однофазными двигателями, которые питаются от сети переменного тока 230 В. Один блок управления рассчитан на работу с двумя приводами.

Плата оснащена четырехразрядным дисплеем, на котором отображается параметр и его значение при программировании или же состояние всех входов системы в обычном режиме работы автоматики. Наличие дисплея упрощает настройку и обслуживание оборудования. Автоматическая диагностика системы позволяет легко определять ошибки в ходе установки.

В основном режиме настройки можно установить 16 главных параметров. С этой задачей благодаря дисплею и подробным инструкциям может справиться и новичок. В расширенном режиме индивидуальная настройка возможна уже по 55 показателям (рекомендуется для опытных монтажников). Установленные настройки можно защитить паролем.

Можно выбрать более удобный режим работы: автоматический (пауза регулируется до 9 мин), полуавтоматический, присутствие оператора, коллективное использование («многоквартирный дом»), пошаговый. Есть режим «калитка» для частичного открывания, величина пешеходного прохода при этом регулируется.

Предусмотрено наличие датчика определения препятствий. Благодаря постоянному контролю усилия не только настраивается оптимальная работа привода, но и при столкновении с преградой мотор не сгорит от ненужных усилий, а будет отключен. Чувствительность датчика можно настраивать, как и задавать время реверсирования при обнаружении препятствия.

Есть возможность установить и настроить плавный старт и остановку, что снижает инерционные нагрузки и уменьшает износ оборудования. Также настраиваются усилие во время старта и замедления.

При частых сбоях в электросети не лишней будет установка автозакрывания после возобновления подачи питания: автоматика сама перепроверит, остались ли ворота открытыми, и закроет их при необходимости.

Если используется электрозамок, то для эффективного открывания применяют обратный рывок при открывании, время этого рывка может регулироваться.

Блок управления рассчитан на работу с концевыми выключателями, двумя радиоканалами, сигнальной лампой, двумя парами фотоэлементов. Сигнальная лампа при этом может работать с предварительным миганием или только при работе двигателя. Есть разные режимы работы фотоэлементов. Кроме этого может подключаться кромка безопасности, энкодер, свет сопровождения (с возможностью установить длительность его работы).

Доступные комплектации и назначение рекомендуемых аксессуаров

Для работы автоматических ворот обязательно нужны электроприводы, блок управления и устройство для подачи команд.

Остальные аксессуары повышают безопасность и делают эксплуатацию более удобной. Приведенные в начале обзора минимальный и максимальный комплекты – лишь рекомендованные наборы. Для выбора оптимальной именно для Вас комплектации и рассмотрим, что для чего предназначено.

Типовая схема установки автоматики для распашных ворот выглядит следующим образом:

К обязательным незаменимым элементам относятся привод и блок управления.

Они определяют основные возможности автоматики.

Устройств управления на самом деле разработано много: пульты ДУ, кнопки и ключи-выключатели, кодовые клавиатуры, жетоноприемники, считыватели магнитных карт и не только. На практике все же удобнее использовать именно пульты, действующие на расстоянии без необходимости останавливаться и тем более выходить/выглядывать из авто.

Поэтому по умолчанию в комплектацию обычно включаются пара двухканальных пультов H80/TX22, позволяющих записать 2 отдельные команды (полное и частичное открывание данных распашных ворот или же открывание двух разных ворот, например, въездных и гаражных). Если используется большое число автоматики, можно заменить двухканальные пульты четырехканальными, чтобы не носить пару брелоков.

Для приема сигнала от пульта применяется радиоприемник, в данном случае встраиваемый H93/RX22A/I. Работает данная пара на частоте 433,92 МГц.

Вышеперечисленные элементы уже позволяют управлять воротами в автоматическом режиме. Но на типовой схеме установки видим еще такие важные элементы безопасности как сигнальная лампа и фотоэлементы.

В данной модели привода есть датчик определения препятствий, так что мотор будет отключен после столкновения. В данном случае ключевым словом является «после» - после столкновения с ребенком или животным, после удара створки об машину. Автоматика защищена от перегорания, а вот окружающие защиту не получают. И обеспечить ее как раз и могут фотоэлементы.

Работа данных устройств безопасности основана на сканировании проезда инфракрасным лучом, идущим от передатчика к приемнику. Если данный луч прервать, то автоматика получит сигнал о наличии преграды, поэтому мгновенно отреагирует установленным образом: остановит створку или включит реверс. Удара таким образом можно избежать. Ставят хотя бы одну пару фотоэлементов, размещая их на опорных столбах или специальных стойках на некотором удалении от проема.

По умолчанию поставляется модель фотоэлементов R90/F1E – компактные, стильные, эффективные устройства. Они способны сканировать проезды до 15м шириной.

Сигнальная лампа используется для информирования окружающих о действии механизма, в данном случае привода. При нажатии пульта водитель будет видеть, что его сигнал получен, а если сам команду еще отдать не успел, то будет предупрежден, что ворота двигаются по команде другого члена семьи, поэтому не получится лобового столкновения в проеме или удара створкой. Да и пешеходы будут внимательнее – яркое оранжевое мигание сродни соответствующему сигналу светофора.

Модель лампы R92/LR1 как раз оснащена платой модуляции световых вспышек. Корпус изготовлен из водонепроницаемого ударопрочного ABS-пластика.

От антенны также отказываться не стоит, так как благодаря этому элементу радиус действия пультов ДУ расширяется до 150м. Антенна R91/AN1/LR1 снабжена дополнительным адаптером, позволяющим крепить ее к самой лампе (или другим вертикальным поверхностям).

Некоторые устройства управления порой приобретают в качестве резервной системы на случай утери брелока-пульта. Популярны ключ-выключатель R85/60ES и проводная клавиатура H85/TDS/E.

Ставить или нет дополнительные аксессуары – решать Вам. Тем более что выбор более широкий, чем представленный в данном обзоре. Вы можете выбрать другие модели, изменить их количество (заказать дополнительные пульты для всех членов семьи плюс запасной, взять вторую пару фотоэлементов, стойки для них, одно или несколько резервных устройств управления на выбор).

К тому же брендовые аксессуары допустимо заменять более дешевыми аналогами хорошего качества, что позволит удешевить комплект, не отказываясь от всего необходимого. Уточнить, какие проверенные модели пультов, ламп или фотоэлементов будут совместимы с данным оборудованием, можно у нашего специалиста.

Остались вопросы по комплектации? Интересуют текущие акции? Звоните.

Выводы и рекомендации

Электромеханические нереверсивные приводы серии Roger R20имеют интенсивность 40%, что говорит о бытовом назначении. Автоматика предназначена для частного сектора.

Есть несколько модификаций модели: быстрая и медленная, для узких и широких створок, с одним концевым выключателем на открывание или с двумя – на открывание и закрывание, с корпусом из анодированного алюминия или с дополнительным порошковым покрытием. Это дает 16 вариантов моделей на выбор.

Рассчитанные на более широкие створки (до 5м) приводы серии R20/50 обладают удлиненным корпусом и увеличенным ходом тяговой втулки – 520мм против 320мм моделей серии R20/30.

Это влияет и на установочные размеры: большие приводы могут быть установлены на более широкие столбы (до 19см от края до петель R20/50 против максимальных 9см R20/30).

Максимальный вес для моделей линейки указан в пределах 800-1000кг, а ширина – до 3-5м в зависимости от модификации. В реальных условиях данные показатели делятся как минимум пополам для учета взаимодействия веса и ширины, климатических условий, ветровой нагрузки, примерзания и прочих неблагоприятных факторов. Приближаться к максимальным параметрам не рекомендуется.

После добавления к «чистому» весу створки ветровой нагрузки региона, возможных «довесков» льда и снега, усилий на срывание примерзшего полотна и движения через небольшой сугроб, полученное значение должно «вписываться» в график пределов применения, указанный производителем (и приведенный мною в соответствующем разделе обзора).

Мощность приводов достаточно высокая: указанные номинальные значения (200-215Вт) даже ниже расчетных.

Редуктор полностью металлический. Благодаря отсутствию полимеров в конструкции привод подходит для использования в нашей стране.

Блок управления выносной, в собственном пластиковом корпусе. Плата многофункциональная, но основные настройки вполне можно выставить самостоятельно (и сэкономить 50 евро на услугах монтажников).

Дизайн приводов и аксессуаров привлекательный, продуманный, можно выбрать корпус с порошковым покрытием черного цвета или светлый из анодированного алюминия.

Компания «Roger Technology» обладает собственными производственными мощностями для полного цикла изготовления автоматики, а также и инженерным отделом для совершенствования продукции, так что качество действительно на высоте. Но и цены у бренда также на довольно высоком уровне.

Вы можете позвонить по указанным на сайте телефонам, чтобы наши эксперты смогли ответить на все Ваши вопросы. Мы поможем подобрать наиболее подходящую по всем критериям автоматику именно для Ваших ворот.
