Детальная инструкция установки приводов Miller Technics 5000

Створка открывается внутрь

Створка открывается наружу

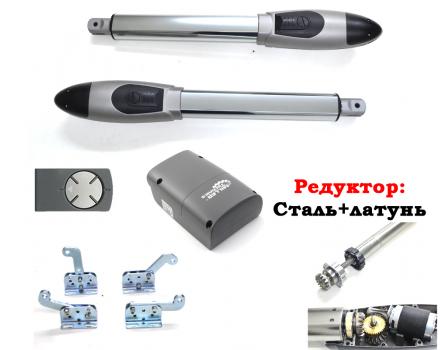

Из чего состоит комплект автоматики?

Любая автоматическая система для распашных ворот имеет в своем составе два электропривода.

Также в наборе имеются крепежные детали, кронштейны и Г-образный рычаг для разблокирования электропривода при отключении электричества или в случае поломки.

Кроме того, обязательно имеется шкафчик с платой управления, который герметично закрыт. Кроме платы в нем есть трансформатор и встроенный приемник.

Также имеется один пульт, при помощи которого подается сигнал на открывание и закрывание ворот.

В расширенных комплектах имеются также датчики обнаружения препятствий.

И сигнальный маяк (лампа), которая оповещает о запуске работы приводов.

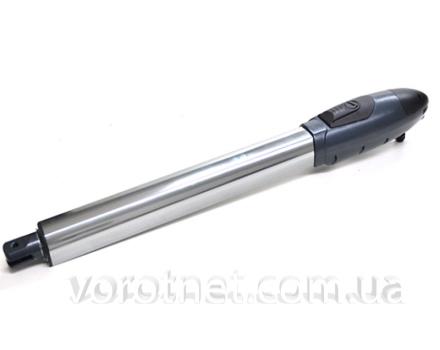

Автоматическая система Miller Technics 5000 идеально подходит для тяжелых ворот больших размеров.

По сравнению со своим меньшим братом Miller Technics 4000 у нее шток и корпус длиннее. Это хорошо видно на фото.

Если выдвинуть шток, то привод будет в длину почти 2 метра. На фото идеально видно, что по сравнению с линейкой в 1м привод выглядит почти в 2 раза длиннее.

Данная модель автоматики подходит для створки до 5 метров и весом до 1 т.

Известно, что встречают по одежде. А модель Miller Technics 5000 в этом плане не имеет конкурентов. При изготовлении корпусов данной модели используют два типа металла –нержавеющая сталь и алюминий литой.

В то же время очень многие производители конкурирующих моделей для изготовления корпусов используют черный металл и красят порошковой краской (это еще куда не шло). Но также встречаются и пластиковые корпуса – ведь пластик дешевле. Но производитель Miller Technics 5000 не продешевил и использует только качественную нержавеющую сталь. Это не только более надежный вариант, но и сам привод выглядит гораздо презентабельнее. Поэтому за дизайнерское исполнение корпуса можно поставить «5».

Редуктор помещен в корпус из качественного алюминия, который изготовлен методом литья. Все детали идеально подогнаны одна к другой, зазоры минимальные, то есть можно сказать их практически нет

Если вдруг пропадет свет электроприводы легко разблокируются при помощи рычага разблокировки (ключа), который идет в комплекте автоматики. Просто нужно на корпусе отодвинуть пластиковую крышку, которая закрывает отверстие для ключа и не дает попасть внутрь атмосферным осадкам, вставить в него рычажек и повернуть против часовой стрелки. После этого створки можно будет двигать вручную. Чтобы обратно заблокировать привод (перевести его в автоматический режим) нужно просто назад повернуть ключ в отверстии. Ну и конечно же по окончанию вынуть его и закрыть замочную скважину пластиковой крышечкой.

В модели автоматики Miller Technics 5000 находится двигатель, который работает от напряжения в 24В и обладает мощностью в 150 Вт. То есть если сравнивать с конкурентами, у которых мощность не выходит за пределы 70 Вт это очень мощная автоматика.

Червячный механизм редуктора обеспечивает передачу мотору крутящегося момента. При этом электропривод может развить усилие до 5000Н. Этот показатель есть доказательством того, что модель Miller Technics 5000 - самая сильная автоматическая система для распашных ворот на рынке.

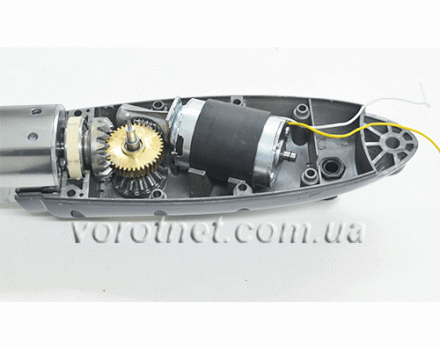

Червяк, который вращает колесо с зубьями размещен на вале мотор-редуктора. Зубчатое колесо размещено на ходовом винте. Такой тип редуктора работает, не издавая практически никакого шума. Приводы обладают функцией самоторможения.

В шестерню встроен механизм аварийной разблокирования, если вдруг пропадет электричество. Он очень простой, но в то же время очень надежный. На фото видна стальная шпонка. Она размещена в проушине бронзовой шестерни. Именно эта шпонка задействует и отключает сцепление.

На следующем фото хорошо видно сцепка шестерней привода и ходового вала.

То есть можно видеть, что крутящийся момент посылается от стальной шестерни двигателя до стальной шестерни ходового.

В вале движущего винта используется 6304RS подшипник, который в основном устанавливают в барабанах стиральных машин, чтобы они выдерживали нагрузку от веса самого барабана и вещей с водой в нем. То есть такой подшипник гарантирует, что вал выдержит большие нагрузки.

Крутящийся момент движка передаётся ходовым винтом трапецеидальной (трапецеидальноподобной) многозаходной резьбой. Такой тип резьбы помогает каретке быстрее передвигаться, поскольку происходит увеличение угла подъема спирали. Именно данная трапецеидальная резьба обеспечивает способность самоторможения, поскольку имеет относительно большую силу трения. То есть в таком случае не нужно устанавливать дополнительные фиксаторы на створки – автоматика сама блокирует их так, чтобы ворота нельзя было открыть без включения приводов. Кроме того, в ветреную погоду створку не откроет от порыва.

Такая передача крутящегося момента с использованием трапецеидальной резьбы оставляет все конкурирующие с Miller Technics 5000 модели далеко позади него. Чем обусловлена важность функции самоблокирования? Да все просто, никто и ничто не сможет открыть Ваши ворота без подачи электричества на двигателя (т.е. без устройства подачи команд).

Еще одним преимуществом модели Miller Technics 5000 – их можно установить на широкие поры из кирпича. Просто для установки таких именитых конкурентов, как Came Krono 300 и 310 в самих столбах необходимо выбивать глубокие ниши, что не всегда легко, да и выглядит это не эстетично. Тогда как Miller Technics 5000 с легкостью устанавливается на столбы любой ширины и для их монтажа не нужно уродовать опоры.

Вот такие кронштейны, которые можно легко регулировать позволяют достигать любых установочных размеров, описанных в таблице инструкции.

Шкафчик, где размещена плата управления сделан из ABS пластика высокого качества. Он обладает обтекаемыми формами. Чтобы защитить плату от попадания атмосферных осадков по контуру шкафчика размещена специальная уплотнительная резинка.

Чтобы настроить работу Miller Technics 5000 на плате размещены специальные DIP-тумблеры. Использование данных рычажков помогает сохранить все настройки даже при скачке напряжения или разряде молнии. DIP-переключатели надежно фиксируют все настройки. Модели автоматики, у которых все настройки записываются в память, при скачках напряжения постоянно необходимо переобучать.

В плате управления заложена функция открывания как одной, так и двух створок ворот. Чтобы ее использовать программируются разные кнопки на пульте – одна для одностворчатого режима, а вторая для двухстворчатого.

Кроме того, можно запрограммировать скорость открывания ворот. То есть если для Вас стандартная скорость не подходит, ее можно установить на уровне 70%-99% от 100%.

Для того, чтобы створки плавно дозакрывались имеется режим замедления в конце закрывания или открывания.

У многих наших клиентов возникал резонный вопрос – что произойдет, если на пути закрывающихся ворот появится препятствие? Да ничего страшного. Когда створка упрется во что-то, ее двигатель остановиться, поскольку будет превышена сила тока, который потребляет двигатель.

Дополнительные аксессуары безопасности

Чтобы обезопасить своих домашних любимцев, машину или родню от удара створками можно установить фотоэлементы обнаружения препятствий.

С автоматикой Miller Technic 5000 можно приобрести фотоэлементы Sencore. Их очень удобно устанавливать. Корпус сделан из надежного непрозрачного пластика с затемненным глазком для передачи и приема инфракрасных лучей. Это гарантирует работу датчиков даже в солнечную погоду (но от попадания прямых солнечных лучей глазки все же нужно оградить).

Сигнальная лампа с комплекта Miller Technics 5000 обладает специальным креплением, при помощи которых лампу можно смонтировать как горизонтально к столбу, так и вертикально – имеется поворотный механизм.

Чтобы не сильно зависеть от перебоев с электричеством к блоку управления нужно последовательно подключить два аккумулятора на 12В. Их также можно приобрести на нашем сайте. С аккумуляторами Вашей автоматике будет наплевать на веерное отключение электричества.

Плюсы использования автоматики Miller Technics 5000 и наши подарки

1. Приводы работают очень тихо. Звук издает исключительно шток, который передвигается. Для того, чтобы услышать как работает мотор необходимо прислониться ухом к самому корпусу привода. С данной особенностью у модели Miller Technics 5000 нет конкурентов.
2. Безопасность. Питание в 220В подключается только к плате управления. Сами приводы питаются от 24В. Таким образом, даже если провода, идущие к ним прохудятся ток не навредит никому.
3. Гарантия 12 месяцев. На данную модель действует стандартная гарантия в 1 год.

Наша компания предоставляет:

1. Бесплатные услуги по первичной настройке приводов к работе. Наши специалисты могут настроить автоматику к работе, прописать пульты. Если же Вы планируете сами подключать автоматику – мы бесплатно предоставляет пошаговую инструкцию по монтажу с иллюстрациями.
2. Приятный сюрприз – в течении100 дней возвращаем деньги, если после покупки и установки Вам не понравилась работа данных приводов. Вы их возвращаете, а мы отдаем полную их стоимостью
3. Гарантийное и постгарнатийное обслуживание автоматики. У нас свой сервисный центр, в котором всегда есть все необходимое. Поэтому не придется ждать много времени, чтобы Ваши приводы отремонтировали. После окончания гарантийного срока Вы также без проблем можете отремонтировать автоматику и это не будет стоить огромных денег, ведь запчасти у данной модели имеют самую низкую стоимость.

Так можно ли приобрести автоматику Miller Technics 5000? Конечно же да. У нас не раз были случаи, когда наши клиенты после покупки данной модели рекомендовали потом ее и своим родственникам, друзьям и знакомым. Она обладает надежным и мощным двигателем, который работает бесшумно и практически не выходит из строя.

Мы Вам очень рекомендуем к покупке Miller Technics 5000. С ним Вы забудете о проблемах открывания ворот вручную.
