Ditec Gol4

Пульты Ditec Gol4

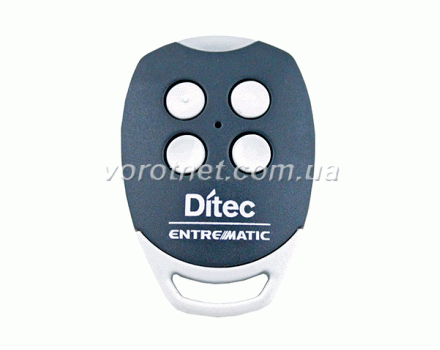

Пульт Ditec Gol4 для дистанционного управления воротами и шлагбаумами с итальянской автоматикой Ditec. Работает со всеми приемниками серии BIX.

Пришел на смену моделям BIX LP2 и BIX LP4, полностью совместим с ними.

Имеет одинаковый внешний вид с моделью Ditec Gol4-C, однако не совместим с ней, так как отличается типом кодирования. У передатчиков Ditec Gol4-C красный цвет крышки светодиода и соответственная маркировка с обратной стороны прибора.

Технические характеристики Ditec Gol4

• Количество каналов – 4 канала.
• Радиочастота – 434 МГц.

• Тип кодирования – динамический.

• Дальность действия – 50 – 100 метров.

• Элемент электропитания – CR2032 (3V).


Конструктивные особенности

 Радиопередатчик четырехканальный, то есть способен давать четыре команды разным устройствам.

Каждая кнопка пульта может быть настроена на выполнение в пошаговом режиме - «Открыть-Закрыть», или в импульсном – одна кнопка только открывает, другая только закрывает.

Есть возможность настройки в пошаговом режиме с задержкой времени: при одном нажатии кнопки ворота открываются, останавливаются на заданное время, затем сами закрываются. Настройки всех режимов описаны в руководстве приемников.

В корпусе пульта находится литиевая мини-батарейка типа CR2032. Для ее замены с помощью плоской отвертки разъединяются верхняя и нижняя половины корпуса, вынимается плата. Следует соблюдать полярность.

Уменьшение радиуса действия передатчика, сигнализирует о разряде батареи электропитания.

Для настроек пульта кнопки имеют определенную маркировку:

• CH 1 – вверху слева, канал 1;

• CH 2 – вверху справа, канал 2;

• CH 3 – внизу слева, канал 3;

• CH 4 – внизу справа, канал 4;


PRG – кнопка программирования. Находится в маленьком отверстии в центре верхней части корпуса. Воспользоваться ею можно с помощью прочной проволоки (скрепки), тонкой отвертки.

Программирование Ditec Gol4

 Перед началом программирования необходимо очистить память приемника. Для этого дважды с задержкой на 3 секунды нажимается кнопка PRG.

В многоканальных приемниках устанавливаются перемычки JR 1, JR 2, JR 3, JR 4, и настраиваются dip-переключатели, как указано в руководстве приемника.

Запись в приемник всех кнопок пульта одновременно:

Производится в многоканальных приемниках. Для этого в приемнике должна стоять перемычка JR 5, замыкая необходимые контакты (положение ON).

1. Нажать на приемнике кнопку программирования PRG. Загорится индикатор SIG.

2. Нажать кратковременно на пульте любую из кнопок на 1 секунду. Индикатор SIG мигает.

3. Как только индикатор погаснет - пульт записан. Можно приступить к записи следующего пульта, повторив действие 2.

4. После записи последнего пульта приемник еще 10 секунд находится в режиме записи, затем сам перейдет в рабочий режим. При этом индикатор SIG погаснет.

Запись каждой кнопки пульта в приемник:

Применяется если пульт взаимодействует с разными приемниками или с приемниками, в которых нет функции записи всех кнопок (перемычки JR 5).

В многоканальных приемниках для записи команд отдельно, перемычку JP-5 необходимо снять, то есть разомкнуть контакты (положение OFF).

1. Нажать кнопку программирования соответствующего канала CH 1 (CH 2). В приемнике загорится светодиод LD 1 (LD 2).

2. На пульте нажать без задержки программируемую кнопку, соответствующую каналу CH 1 (CH 2). Светодиод LD начнет мигать.

3. После того как LD погаснет, можно записать кнопки других пультов.

4. Через 10 секунд после записи последней кнопки, приемник выйдет из режима программирования.

5. Повторить те же действия для других кнопок пульта, переключив приемник на другой канал или использовать другой приемник.

Программирование нового пульта через действующий (старый):

Активировать новый пульт можно без участия приемника, воспользовавшись уже запрограммированным пультом. При этой процедуре оба пульта должны находиться на расстоянии от приемника не более 3 метров.

На приемнике перемычка JR 6 замыкает контакты (положение ON – заводские настройки).

1. На старом пульте нажать кнопку PRG (скрытая в маленьком отверстии корпуса). Через 5 секунд загорится светодиод пульта. Отпустить кнопку.

2. На новом нажать на 1 секунду любую кнопку. Команды всех кнопок старого пульта скопированы на новый.

3. Новый пульт будет готов к работе через 10 секунд. В это время приемник обрабатывает принятый сигнал и самостоятельно выходит из режима программирования.
