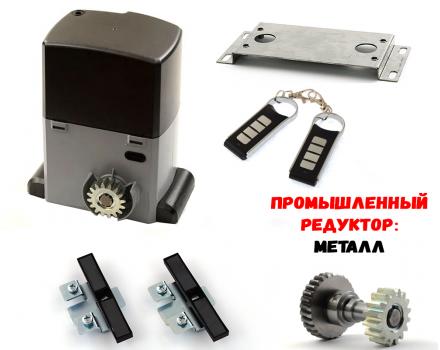

Rotelli Pro 2000 Привод для тяжелых откатных ворот весом до 2000 кг для профессионального использования

Подробная, пошаговая, видео-инструкция по установке привода Rotelli.

А за сколько, по времени, Вы сможете поставить этот привод?

До сих пор, рекорд - 1 час 23 минуты!

Как производят приводы Rotelli?

Автоматика для откатных ворот Rotelli Pro 2000 разрабатывался для работы в самых тяжелых условиях - в условиях высокой интенсивности и нагрузки. Если у Вас предприятие с достаточно высокой интенсивностью движения, то это однозначно лучший вариант.

Судите сами - этот привод способен открывать ворота весом до 2 тонн - аналогичные по мощности моторы можно пересчитать по пальцам. Но даже не высокая мощность привода является самым главным козырем этой автоматики, самый главные секрет кроется в его редукторе. Ротор двигателя оснащен регулируемой фрикционной муфтой, которая позволяет идеально отрегулировать привод под вес створки ворот.

В случае отсутствия напряжения в сети необходимо использовать ключ аварийной разблокировки, который поставляется в комплекте с Rotelli Pro 2000. Ключики и механизм изготовлены из латуни итальянской фирмой Prefer. Использование сердцевины из латуни гарантия того, что механизм не сломается из-за коррозии, чем часто грешат сердцевины, изготовленные из алюминия.

Ключик вставляем в сердцевину, расположенную на крышке привода. Поворачиваем его на 90 градусов и открываем декоративную защитную крышку.

Открываем крышку привода и поворачиваем на 90 градусов металлический рычаг аварийной разблокировки - в этом случае можно будет открыть ворота вручную, так как произойдет расцепление наружной шестерни от других частей редуктрора. Если провести аналогию с автомобилем, то этот рычажок "выжимает сцепление".

Редуктор привода Rotelli Pro 2000 полностью залит маслом. Для контроля уровня масла служит смотровое окошко над рычагом аварийной разблокировки. Это очень удобно - не надо разбирать пол привода, что  бы убедиться в достаточном уровне масла в механизме.

Если снять верхнюю пластиковую крышку, то нашему взору предстанет блок управления, который находится в верхней части привода. Блок управления расположен в самой верхней части автоматики и прикрыт защитной крышкой, предохраняющей блок управления от попадания влаги и пыли.

Для удобства обслудивания привода блок управления можно откинуть - тогда Вам предоставляется беспрепятственный доступ к другим узлам автоматики. Это очень удобно, когда надо отрегулировать фрикционную муфту или протянуть провода - не надо разбирать пол привода из-за этого.

Снимаем верхнюю защитную крышку и видим плату управления, подключенную и готовую к работе. На плате управления установлены все необходимые перемычки - она полностью готова к работе.

Под блоком управления находится отверстие для регулировки фрикционной муфты сцепления и сапун. Что бы отрегулировать муфту необходимо вооружиться накидным ключом на четырнадцать и соответствующим шестигранником. Ключом удерживаем вал двигателя от прокручивания, а шестигранником регулируем натяг муфты. Обязательно выключаем электропитание перед регулировкой во избежание поражения электрическим током.

Для объективной оценки мощности двигателя мы использовали специальный прибор - ваттметр. Зачем проверять мощность, если ее можно получить из технических характеристик инструкции? Дело в том, что многие производители автоматики завышают мощность в разы, а самые бессовестные - в десятки раз. Мы не раз были свидетелями, когда реальная мощность привода была намного ниже заявленной - и это скорее норма, чем исключение. Рекордсменом стал привод одной из самых раскрученных торговых марок - он выдал примерно 21 Вт при заявленной мощности 250 Вт! Моторы другой не менее известной итальянской марки при заявленной мощности 500 Вт с трудом выдали 120 Вт! Поэтому мы всегда проверяем мощность сами, что бы не вводить себя и Вас в заблуждение.

Rotelli Pro 2000 не спасовал - на холостом ходу без нагрузки его мощность составила 424 Вт. Можно предположить, что под нагрузкой его мощность составит около 600-800 Вт. Могу сказать, что это самый мощный привод, который попадался нам на тестирование за всю историю наблюдений. Реальный по показаниям ваттметра, а не по данным инструкции.

Косвенно высокий уровень мощности подтверждает и конденсатор емкостью 25 микрофарад. У более слабых движков емкость конденсатора составляет 6-10 микрофарад, здесь же мы видим реальное соответствие мощности и емкости конденсатора.

За остановки привода отвечает бесконтактный магнитный датчик - геркон. Это промышленный вариант геркона, который отличается высокой чувствительностью. Сам датчик полностью герметичен и залит эпоксидной смолой, что исключает попадание внутрь влаги. Для геркона зима и летом - одним цветом. В отличие от механического концевого выключателя (пружинки с микровыключателями), который практически не работоспособен зимой, геркону вообще все равно, какая на улице температура за бортом, идет снег или растет трава.

Сигнал остановить ворота он получает при помощи магнитного поля, генерируемого установленным на зубчатую рейку магнитом. Магнит заключен в круглый стальной корпус и крепится к зубчатой рейке при помощи стальных кронштейнов и резьбовых винтов. Такой способ крепления очень надежный. При этом магниты легко передвигаются по зубчатой рейке в процессе настройки привода. Передвинули магнит - зажали винтик. Все просто и надежно. И если такой магнит заедет в обледеневший сугроб, то целым и невредимым выедет - в отличие от магнитов других производителей, которые крепятся на пластиковых крепежах. Пластиковые крепежи при контакте с плотным подмерзшим снегом ломаются и ворота остаются без магнита.

В комплекте идет два магнита, но с разными полюсами. За открывание ворот отвечает один магнит, за закрывание - другой. Если их перепутать местами, то ворота не будет останавливаться по концевым выключателям. Помните об этом при монтаже автоматики.

В верхней крышке двигателя находится сапун. Сапун необходим для регулировки давления внутри  редуктора. Ведь во время работы масло нагревается, значит будет расти атмосферное давление внутри редуктора. Если это давление не стравить, то масло потечет через манжеты (сальники).

Обмотки привода "купаются" в масле.

Вынимаем крышку редуктора и видим в ней опорный подшипник вторичного вала редуктора. Сама крышка уплотнена резиновым кольцом, а внутри крышки находится сальник, который препятствует вытеканию масла через шток разблокировки.

Это вторичный (ведомый) вал редуктора привода. Огромная стальная шестерня приводится в движение червячной шестерней, установленной на валу электродвигателя. Вал вращается на шарикоподшипниках и смазывается маслом, которое плещется в картере привода.

В теле шестерни есть четыре фрезерованных паза, в которых находятся шарики, блокирующие шестерни. Половинка шарика находится в шестерне, а вторая половинка - внутри втулки, установленной на выходном валу.

На фото хорошо видны эти четыре отверстия под шарики. Видите на втулке следы побежалости? Это закалка втулки токами высокой частоты (ТВЧ). Закалка втулки позволяет сделать посадочные места под шарики более твердыми, во избежание их повреждения. При помощи мощной пружины шестерня прижимается к втулке и детали блокируются между собой. В случае аварийной разблокировки стальной рычаг давит на шток, который преодолевает сопротивление пружины и рассоединяет детали между собой.

Наружная шестерня изготовлена из стали, покрыта анодированным защитным покрытием. Модуль зуба 4, количество зубьев 16. Соединение с выходным валом осуществляется при помощи шпонки и стопорного кольца.

Верхняя крышка двигателя изготовлена из алюминия, в ней есть резьбовое отверстие для сапуна и место для подшипника электромотора.

Вал двигателя (ротор) вращается на двух закрытых шарикоподшипниках 6303. Но ротор не монолитный, как у других приводах для откатных ворот.

Все установленные подшипники изготовлены итальянкой фирмой ERI. Подшипники качественные, высокого класса точности, что обеспечивает большой ресурс работы на отказ.

Червячная шестерня нарезана на первичном (ведущем) валу и представляет с ним одно целое.

Но самое большое отличие Rotelli Pro 2000 от других производителей автоматики для ворот кроется именно внутри ротора.

Видите накладку на роторе горчичного цвета - это фрикцион, феродо. Это аналог диска сцепления на автомобиле. При помощи фрикциона осуществляется соединение вала с ротором.

Пружина прижимает две стальные тарелки к фрикционным накладкам, обеспечивая должный уровень сцепления.

А зачем так усложнять конструкцию? Дело в том, что при столкновении обычного привода с препятствием в виде автомобиля, человека, камня или другого препятствия привод продолжает движение. Если препятствие скажется достаточно прочным - привод заклинит. Если достаточно податливым - сомнет препятствие. А автоматику Rotelli Pro 2000 Вы можете отрегулировать на необходимое усилие и вес створки ворот. Если усилие превышено - муфта пробуксует и ворота остановятся.

Трение тарелок с ротором происходит в масляной ванне - ресурса накладок хватит на весь срок службы привода. Если учесть, что пробуксовка вещь редкая и случается исключительно в аварийных ситуациях, то ресурс этого узла можно считать вечным.

Настроить муфту очень просто - удерживаете вал двигателя ключиком на четырнадцать, а шестигранником регулируете силу прижима тарелок к фрикциону. Если мы закручиваем шестигранником по часовой стрелке - усилие привода увеличивается. Крутим против часовой стрелки - усилие уменьшаем.

Многих людей беспокоит безопасность семьи - люди переживают за своих маленьких детей или животных, что они могут попасть между столбом и движущимися воротами. И так как большинство автоматики для откатных ворот не имеет регулировки мощности и не определяет препятствия, то достаточно мощный привод может нанести вред ребенку или собаке непоправимый вред. В Rotelli Pro 2000 Вы можете отрегулировать любое усилие - если оно будет превышено, то ворота просто остановятся. Так что многие покупатели выбирают именно эту автоматику  из-за соображений безопасности - ведь аналогов на рынке практически нет.

Плата управления Rotelli Pro 2000 очень просто устроена. На ней всего одна кнопка для записи пультов дистанционного управления и четыре резистора.

Кнопка Code служит для записи пультов дистанционного управления в память приемника

Резистор Force регулирует мощность электродвигателя

Резистор Auto регулирует время автоматического закрывания (если включена функция автоматического закрытия)

Резистор Time регулирует время работы привода

Резистор VR1 регулирует чувствительность датчика обнаружения препятствий

Также есть три красных DIP переключателя режимов работы. Первый активирует функцию автоматического закрывания, второй DIP отвечает за замедление при остановке, третий - включает плавный пуск.

Все. Других функций нету. Они просто не нужны.

Этими нехитрыми и понятными любому человеку регулировками можно отрегулировать все, что можно - время работы, плавный пуск, замедление в конце, чувствительность к препятствиям, силу двигателя, автоматическое закрытие и время работы створки.

Чем проще устроена автоматика, тем легче ее будет устанавливать и тем меньше капризов в эксплуатации. Ведь сопротивление резисторов не меняется при скачках напряжениях или грозовых разрядах, в то время как приводах с электронными настройками после каждой грозы или скачка напряжения необходимо заново восстанавливать все настройки блока управления.

Также огромным плюсом является применение съемного процессора, который может пострадать от грозового разряда. Для 99% автоматики выход из строя процессора равно покупке новой платы управления, так как процессор на радиобазаре купить можно, а программу к нему - нет. А производитель автоматики процессоры отдельно не поставляет, только всю плату управления в сборе. У Rotelli Premium процессор снимается при помощи тонкой отвертки и меняется за несколько секунд. Сами процессоры поставляются в запчасти и достать их никаких проблем нет.

Подробная пошаговая инструкция по установке Rotelli Pro 2000

Покупателям автоматики для откатных ворот Rotelli Pro 2000 мы предоставляем подробную пошаговую инструкцию по установке, при помощи которой ее установит любой человек. Не надо быть гением от электроники что бы подключить этот привод. Даже современный телевизор подключить сложнее, чем Ротелли.

Могу ли я рассчитывать на бесплатную помощь в установке и настройке Rotelli Pro 2000?

Если Вы купите любой другой итальянский или немецкий привод, то все проблемы, связанные с установкой и настройкой блока управления, лягут на Ваши плечи. И совершенно не факт, что Вам станут помогать и обучать установке или настройке, так как в большинстве случаев сам продавец не владеет этими навыками.

Но в случае, если Вы решились купить Rotelli Pro 2000, то Вам будут предоставлены подробные инструкции по установке автоматики, следуя которым ее сможет подключить любой человек, который не имеет даже базовых знаний по электронике и не может отличить плюса от минуса.

Если следуя нашим инструкциям у Вас все же не получится подключить привод, Вы всегда можете обратиться за советом к специалисту - он безвозмездно поможет настроить автоматику.

Мы гарантируем, что Вы 100% получите квалифицированную помощь специалиста в установке автоматики.

Это не конструктор "собери сам" из отдельных комплектующих, а полностью готовый к работе комплект автоматики. Включай в розетку и пользуйся. Базовые настройки, сделанные на заводе - изготовителе, подойдут 95% всех покупателей автоматики для ворот. И только тем, у кого очень тяжелые или длинные ворота, рекомендуется внести необходимые корректировки в процессе установки.

 Есть ли в наличии запчасти?

Все запчасти к Rotelli Pro есть в наличии в сервисном центре, который находится по адресу г. Киев, бульвар Вернадского, 36В

В наличии есть любая запчасть, будь то блок управления, геркон, шестерня или пластиковая крышка. Ничего ждать не надо, все детали в любое время есть в наличии в сервисном центре.

Стоимость запчастей к этому приводу в два-пять раз ниже, чем к другим приводам европейского производства. Но покупать запчасти в ближайшую пятилетку нет нужды, так как на электронику распространяется четырехлетняя заводская гарантия, а на редуктор гарантия составляет целое десятилетие.

Один год бесплатного тест драйва!

Согласно закона о "Защите прав потребителей" Вы можете вернуть товар продавцу в течении 14 дней при условии, что им не пользовались и упаковка находятся в девственном состоянии. Но мы Вам предлагаем большее.

Но покупая привод Rotelli Pro вы вообще ничем не рискуете, так как мы предоставляем 365 дней для тестирования. То есть если Вам не понравится автоматика для откатных ворот Rotelli Pro 2000, Вы сможете вернуть ее на протяжении 365 дней с момента покупки. Даже в том случае, если привод был установлен на откатные ворота.

С другими известными итальянскими марками такой фокус не пройдет - Вам не вернут деньги даже в том случае, если на коробке от привода будет пятно грязи или небольшое повреждение упаковки, не говоря о самом приводе.

Гарантия на автоматику - 5 лет!

Покупая автоматику Rotelli Pro 2000 Вы можете быть уверенны в том, что на протяжении 60 месяцев все проблемы, связанные с ремонтом автоматики, будут оперативно решены нами и за наш счет.

Почему на эту автоматику гарантия в несколько раз больше, чем на другие итальянские или немецкие привода? Дело в том, что запас прочности, заложенный при конструировании этой модели автоматики, сделал ее самым надежным изделием на рынке автоматики для ворот. Это подтверждает многолетняя статистика из сервисного центра. Итальянские привода других марок продаются в десять раз реже, а приносят их в ремонт в десять раз чаще!

Срок службы - не менее 10 лет!

Срок службы Rotelli Pro 2000 составляет не менее 10 лет. Конечно, никто не застрахован от выхода из строя фотоэлеметов безопасности или блока управления, ведь привод работает 24 часа в сутки без выходных, а в этот момент встречаются скачки напряжения в сети или гроза. Но заменить датчики или плату управления - минутное дело. Основа привода - редукторная часть - прослужит Вам очень долго, может пережить по сроку службы сами ворота!

Производитель предоставляет гарантию на редукторную часть автоматики 10 лет! Если в течении этого срока сломается любая деталь в редукторе - будь то шестерня, вал или подшипник, ремонт для Вас не будет стоить ровным счетом ничего!

Могу ли я пощупать привод Rotelli Pro 2000 до его оплаты?

Естественно, заказывайте автоматику с оплатой при получении и в этом случае Вы можете убедиться в том, что:

• товар был отправлен

• Вас никто не пытается обмануть
• можете осмотреть о пощупать привод до факта оплаты денег

 Стоит ли купить Rotelli Pro 2000?

Почему нет? На сегодня ни один производитель даже близко не предлагает таких сладких условий по гарантии и бесплатному тестированию. Подавляющее большинство автоматики для откатных ворот на рынке покрываются годовой гарантией с кучей ограничений. Поломки редуктора или блоков управления из-за скачков напряжения или разряда молнии под гарантию не попадают, значит ремонтировать придется за свой счет.

Rotelli Pro 2000 дает гарантию десять лет на редуктор, пять лет на электронику и год бесплатного тестирования! Если в течении года у Вас появятся претензии к работе автоматики, снимаете ее и получаете обратно деньги. Кто еще Вам обещает похожие условия?

Покупая Rotelli Pro 2000 Вы ничем не рискуете. А вот с другой автоматикой риски огромные: установил сам - с гарантии слетел, есть хоть одна царапина или повредил упаковку - назад не вернешь. А если есть претензии или автоматика не понравилась - твои проблемы, надо было думать перед тем как покупать.

Мне лично очень нравится Rotelli Pro 2000, поэтому мы  рекомендуем ее у себя на сайте. Также не забудьте упомянуть слово "подарок" в разговоре с менеджером и он предложит Вам ценный подарок. Это может быть пульт дистанционного управления, зубчатая рейка, сигнальная лампа или другая нужная Вам продукция.  Менеджер с Вами обсудит какой это подарок будет, так как одному покупателю нужен пульт, а другому дополнительный метр зубчатой рейки. Вы лучше знаете что нужно в первую очередь.

Всем желаю удачных покупок и что бы приобретенная автоматика радовала Вас много лет и не доставляла хлопот!

Если у Вас остались вопросы относительно оборудования, описанного в данной статье – мы готовы ответить на них в телефонном режиме.
