Edinger E4 - автоматика для розпашних воріт

Edinger E4 - автоматика для воріт лінійного типу. Розрахована на стулку до 3-х метрів.

Ця модель хоч і недорога, але дуже якісна.

Покрокова інструкція по самостійному встановленню Edinger E5

Відкривання всередину

Відкривання назовні

Характеристики Edinger E4

Комплектація

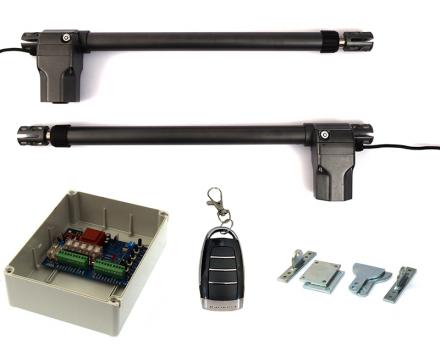

У комплект автоматики для розпашних воріт Edinger E4 складається з:

• • Двох електроприводів - лівого і правого;

• • Набору сталевих кронштейнів, покритих для захисту від корозії гальванічним покриттям;

• • Двох ключів розблокування електроприводів;

• • Блоку управління;

• • Двох конденсаторів;

• • Одного пульта управління.

Розберемо більш детально кожен із елементів.

Приводи, кронштейни кріплення і ключі розблокування

Привід автоматики Edinger E4 має дуже міцну конструкцію. Практично немає люфтів в з'єднаннях частин корпусу приводу, тому в руках він відчувається як литий.

При фарбуванні корпусу використовується метод порошкового фарбування. Він більш надійний і дуже добре захищає корпус приводу від корозії. Колір фарбування - темно графітовий.

Ця модель автоматики має функцію блокування роботи приводу. Таким чином, якщо використовувати Edinger E4 на своїх воротах купувати замок для їх замикання вже не потрібно. Його функцію виконують приводи, які після закінчення роботи блокуються і не дають відкрити стулки вручну.

Якщо ж виникне необхідність відкрити ворота без використання приводів (пропаде електрика наприклад), то їх можна перевести в ручний режим за допомогою ключа для розблокування приводів, який йде в комплекті з автоматикою. На корпусі приводу є окреме отвір під ці ключі.

Обидва вуха для кріплення приводів до стовпів і стулок є монолітними деталями, що додає більшої міцності конструкції кріплення.

У комплекті йде набір сталевих кріплень, за допомогою яких приводи кріпляться до монтажних підставах на стовпах, а також до стулок.

Коли ми розібрали приводи Edinger E4 до останнього гвинтика, то не помітили в них жодної пластикової деталі. Все зроблено з металу. До того ж, нутрощі двигуна дуже добре змащені. Для мастила використовується низькотемпературна мастило на силіконовій основі. Використання такої мастила гарантує, що взимку вона не задубіє.

Корпус автоматики Edinger E4 відлитий з алюмінію і володіє достатньою товщиною - товщина стінки в найтоншому місці складає 5 мм (на 3 мм більше, ніж у інших виробників, з якими ми стикалися).

Стовбур приводу кріпиться до корпусу за допомогою нарізного сполучення. У моделях інших виробників для такого з'єднання використовуються гвинти, хомути і т.п., що не дуже добре показує себе з боку надійності. В даному ж приводі на різьбі ще завдано різьбовій герметик і тому вручну відокремити ствол від корпусу дуже складно. Для того, щоб його розібрати нам знадобилося нагрівати місце стикування термофеном протягом чверті годину і тільки потім вже відкручувати, використавши трубний ключ.

Товщина трубки алюмінієвого стовбура - 3 мм. Така товщина гарантує, що ствол не деформується.

Усередині стовбура розміщений шток, який зроблений з неіржавіючої сталі. Застосування даного матеріалу гарантує 100% захист від корозії, тому автоматика буде збережуть свій відмінний зовнішній вигляд протягом усього періоду експлуатації.  Довжина штока - 400 мм, а діаметр - 32 мм.

Усередині штока знаходиться ходовий гвинт, який у даній моделі зроблений зі сталі. Товщина гвинта - 16 мм. На ньому є 5 паралельних винятково, тому він є многозаходная.

Гвинта не дає вийти з штока ходова гайка, яка зроблена з бронзи. Таке використання різних металів - бронзи і сталі, дозволяє досягти мінімального зносу поверхонь, що труться.

Блок управління і конденсатори

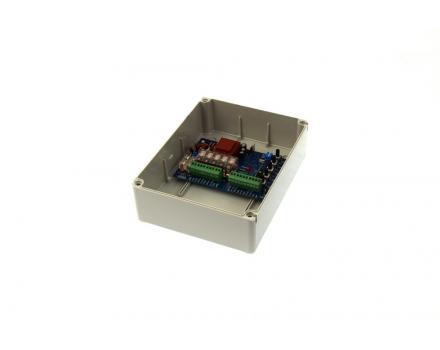

Блок управління автоматики Edinger E4 дуже зручний і зрозумілий в підключенні. Виробник максимально постарався, щоб зробити плату дуже простий. Всі необхідні регулятори і клеми підписані великими буквами, що не помітити з просто не можливо.

Розберемо дані написи на платі управління:

У комплекті також є два конденсатора ємністю 12,5 микрофарад. Вони використовуються для підключення двигунів приводу.

В розширених комплектах  також є

Сигнальна лампа

Фотоелементи безпеки

Подрезюміруем все вище сказане.

Автоматика Edinger E4 - дуже надійна і не дорога модель автоматики для розпашних воріт. Володіє дуже міцним алюмінієвим корпусом. Довжина штока, який зроблений з неіржавіючої сталі - 400 мм. Усередині приводу немає пластикових деталей, все тільки з металу. Щоб мінімізувати зношування деталей, таких як ходовий гвинт і ходова гайка вони зроблені з різних металів - сталі і бронзи. Плата управління дуже проста, з її налаштуванням впорається будь-хто.
