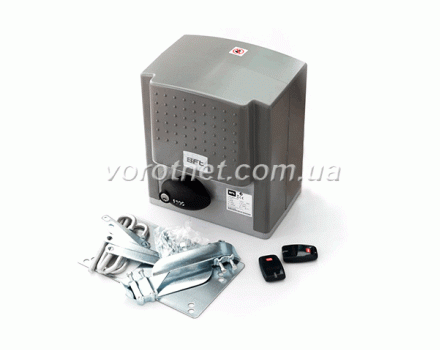

Автоматика BFT ARES 1000 - італійський електропривод для воріт вагою до 1000кг з високою пропускною здатністю

Стаття присвячена електроприводу від італійського виробника BFT для важких відкатних воріт (з вагою стулки до тонни) і можливістю установки на промислові ворота - ARES 1000.

Зміст:

• У чому різниця між модифікаціями, і яка система кінцевих вимикачів Вам більше підійде

• Технічні характеристики BFT ARES 1000 / ARES 1000 PROX

• Електропривод: межі застосування і запас потужності

• Самоблокується редуктор

• Можливості блоку управління HQSC-D

• Система управління

• Зубчата рейка

• Елементи безпеки

• Висновки та рекомендації

Если нет желания читать всю статью, можете сразу открыть «Висновки та рекомендації», а если что-то будет не понятно, прочтете нужный раздел. Можете вообще ничего не читать, а просто позвонить нашему специалисту и спросить о том, что интересует.

Ми поважаємо своїх клієнтів, тому консультація - це просто відповіді на Ваші питання. Продавці дзвонити не будуть, купувати Ви нічого не повинні, реклама SMS-повідомленням не прийде.

Наші спеціальні пропозиції:

1. Тест-драйв автоматики, яку ми Вам рекомендуємо: протягом 12 місяців Ви можете повернути її нам, якщо не сподобається, як вона працює. Ми повернемо Ваші гроші до копійки.

2. Оплата післяплатою, після перевірки вмісту посилки.

3. Доставка до зручного Вам відділення транспортної компанії.

4. Вартість без націнок і накруток - ми дилер виробника.

5. Безкоштовна установка базових налаштувань блоку управління.

6. Сервіс в гарантійний та післягарантійний періоди. Обслуговуємо всю рекомендовану техніку у власному сервісному центрі зі складом-магазином і запчастинами.

7. Консультування при покупці, установці, експлуатації автоматики.

8. Якщо Ви купуєте у нас фурнітуру для відкатних воріт - подаруємо докладне креслення цих воріт і авторську інструкцію по їх виготовленню.

У чому різниця між модифікаціями, і яка система кінцевих вимикачів Вам більше підійде

У таблицях з комплектацією Ви бачите дві модифікації однієї моделі, які різняться типом кінцевих вимикачів і ціною:

• ARES 1000 - з механічними кінцевими вимикачами;
• ARES 1000 PROX - з магнітними кінцевими вимикачами.

Кінцеві вимикачі - це система інформування блоку управління приводу про досягнення стулкою крайнього відкритого або крайнього закритого положення.

Розрізнити візуально, якими кінцевиками оснащений електропривод гранично просто: з корпуса приводу з механічною системою стирчить звичайна пружинка, а при наявності магнітної системи концевиков пружинки немає.

Механіка дешевше і працює вона в такий спосіб:

По краях зубчастої рейки, закріпленої на стулці, кріпляться два металевих кронштейна, а з корпусу приводу стирчить пружинка, встановлена ​​між двома мікровимикачами.

Коли один з кронштейнів в процесі руху стулки досягає пружинки, він відгинає її в бік певного мікровимикача, і той розмикає реле.

Магнітна система працює за таким же принципом, але використовує для розмикання реле магнітне поле: замість кронштейнів на рейку кріплять два магніти, а замість пружинки в корпусі встановлюється спеціальний датчик (геркон), який «дізнається» поле кожного з магнітів на рейці (вони різнополярні).

Магнітна система несколько дороже, но корректно работает в любых климатических условиях.

Проблеми механічних кінцевиків дають про себе знати кожну зиму - пружинка примерзає до одного з мікровимикачів, а сніг на зубчастої рейки під час руху стулки збирається в грудочку і відгинає пружинку. Блок управління отримує помилковий сигнал про завершення маневру,, тому Ви не відкриєте ворота поки не відігрієте пружинку і не очистите від снігу зубчасту рейку.

Тобто, якщо Ви живете в регіоні, де снігу і морозу не буває - Вам раціональніше вибрати привід з механічними кінцевими вимикачами. Якщо Вам потрібна автоматика для роботи в Україні - беріть модифікацію з магнітною системою (ARES 1000 PROX).

Технічні характеристики BFT ARES 1000 / ARES 1000 PROX

Деякі параметри необхідно роз'яснити.

Інтенсивність використання - це показник співвідношення допустимого часу роботи приводу і часу обов'язкового охолодження, виражений у відсотках.

В даному випадку використання 100% говорить про те, що модель призначена для інтенсивної експлуатації, тобто, остигає такий мотор під час проїзду транспорту.

Цей привід може бути встановлений на ворота підприємства, офісу, багатоквартирного будинку і будь-якого іншого об'єкта з багатьма незалежними користувачами - його мотор не згорить від перевантажень при великому транспортному потоці.

Зубчасто-рейковий модуль - це показник для вибору зубчастої рейки, оскільки її зуби повинні зчіплюватися з зубцями зовнішньої шестерні приводу для переміщення стулки. В даному випадку це модуль М 4 (18 зубів).

Ступінь захисту (IP) - це по міжнародній системі IEC 60529 (DIN 40050, ГОСТ 14254) характеристика захищеності корпусом внутрішніх вузлів і механізмів приводу. Ступінь захисту оболонки IP 54 говорить про захист від пилу і від бризок, що розлітаються у всіх напрямках.

Клас ізоляції - цифра «3» відповідає наднизькому безпечного для людини напрузі.

Електропривод: межі застосування і запас потужності

У таблиці з технічними характеристиками Ви бачите два параметра максимально допустимої ваги стулки: паспортний і рекомендований, причому другий вдвічі менше.

Це пояснюється тим, що будь-який максимальний параметр характеризує здатність механізму справлятися з навантаженням від нього одного, причому «з останніх сил». Тобто, 1000кг - це не рекомендований вага воріт для установки на них ARES 1000, а характеристика його здатності переміщати стулку ідеальних воріт вагою в тонну, без урахування довжини цієї стулки, в теплу безвітряну погоду.

Воротна конструкція завжди має крім ваги ще й площа, в даному випадку максимальна довжина стулки не повинна перевищувати 10,0 м, але це другий максимальний параметр, причому залежність між ними - обернено пропорційна: чим більше один, тим менше другий.

У реальному житті крім власної ваги воріт приводу доведеться справлятися з додатковими навантаженнями, які значно збільшують первісну масу стулки: сніг, лід, вітер.

Величина цих додаткових навантажень безпосередньо залежить від конструкції Ваших воріт і кліматичних умов - чим більше «художнім» є полотно стулки, тим більше снігу і льоду на ньому затримається, а вітер значно збільшить вагу глухого полотна, але пролетить транзитом крізь грати і видме з неї сніг:

Однак найбільшою додатковим навантаженням часто стають самі ворота, вірніше їх тугий хід. Відразу скажу, що встановлювати автоматику на таку конструкцію взагалі немає сенсу - Ваш привід буде працювати з шаленим перевантаженням, тому життя його на таких воротах буде болісним, але недовгою.

Перед покупкою автоматики відрегулюйте ворота так, щоб стулка «літала» від легкого поштовху однією рукою. Якщо фурнітура «горбата» - краще замініть. Статтю про критерії вибору фурнітури (поради експерта) можна прочитати тут.

Крім кліматичних та інших «довесков», які необхідно додати до власної масі стулки при виборі моделі ворітної техніки, важливо підібрати привід з деяким запасом потужності для форс-мажорних ситуацій, наприклад, щоб почати рух, коли фурнітура примерзла.

Для того у приводу повинна бути достатня потужність. Давайте подивимося, що всередині у ARES 1000:

Під кришкою знаходиться двигун, який живиться від постійного струму напругою 24В, понижуючий трансформатор, редуктор черв'ячного типу, система кінцевих вимикачів (на фото - магнітна, для ARES 1000 PROX) і блок управління.

Потужність двигуна, зазначена виробником, становить 240Вт при максимальному значенні крутного моменту 30Нм.

Низьковольтні движки застосовуються в основному в приводах для інтенсивного використання, а з огляду на наявність серйозного трансформатора, здатність цього приводу переміщати ворота вагою до 500кг і довжиною до 5м, причому з усіма додатковими навантаженнями, не викликає сумнівів.

Якщо Вам потрібна допомога фахівця в розрахунку ваги Ваших воріт з усіма «доважком», в рамках безкоштовної консультації наш інженер розрахує консолідовану навантаження і запропонує всі варіанти ворітної техніки, які Вам можуть підійти.

Самоблокується редуктор

Черв'ячний редуктор даного приводу має властивість самоблокірованія, тобто, коли мотор відключений, зубчасті передачі залишаються в зачепленні між собою і не дозволяють переміщати стулку. Це означає, що замок для воріт можна не купувати, оскільки з вулиці їх ніхто не відкриє.

Однак при відключеній електроенергії Ви теж не відкриєте ворота ні з пульта, ні з допомогою будь-якої іншої системи управління - мотор не запуститься.

На самому приводі є механізм для розблокування вручну, але для його використання потрібно якось потрапити у двір.

Якщо у Вас немає окремої хвіртки, дана модель дозволяє встановити систему резервного живлення (дві акумуляторні батареї по 12В - SB BAT) і не залежати від наявності або відсутності електропостачання. Перемикання на резервне живлення відбувається автоматично і також автоматично привід перемикається на основне джерело після відновлення подачі електрики.

У редукторах електроприводів виробництва BFT використовуються деталі з полімерів, тому експлуатувати техніку потрібно з урахуванням вимог, зазначених виробником в інструкції, в тому числі, і до температурного режиму: від -20 ° С до + 60 ° С, тоді дана автоматика буде працювати на Ваших воротах довго і плідно.

Можливості блоку управління HQSC-D

У моделях з лінійки ARES встановлений багатофункціональний блок управління HQSC-D. Він вбудований в сам привід і закритий власним захисним кожухом.

Плата управління розташована вертикально, що гарантує захист від пошкодження її струмопровідних доріжок конденсатом, який неминуче буде утворюватися від різниці температур на вулиці і всередині корпусу при працюючому двигуні.

Налаштування плати спрощують рідкокристалічний дисплей і світлодіоди.

Функціональність плати управління:

1. Можна налаштувати:

• режим управління (автоматичний, напівавтоматичний, ручний);

• час автоматичного закривання;

• зусилля;

• швидкість руху;

• уповільнення на початку і в кінці маневру (щоб уникнути ривків).


2. Є опції:

• виявлення перешкод за допомогою функції D-Track (при зустрічі з перешкодою необхідне для продовження руху стулки зусилля збільшується, система зупиняється);

• режим «хвіртка» (дозволяє пропустити пішохода, не відкриваючи стулку повністю);

• «Сплячий режим» (економне споживання енергії, коли привід не використовується);

• функція «Фототест» (перевіряє справність фотоелементів перед початком роботи).


У блоці управління HQSC-D вже вбудований універсальний радіоприймач Clonix, що працює на частоті 433,92МГц, і підтримує плаваючий код з 4-ма мільярдами комбінацій.

Є можливість внести в пам'ять приймача до 63 пультів, програмування яких проводиться поруч з приймачем методом клонування.

Якщо Вам потрібно більше передавачів - можна підключити зовнішній приймач.

Система управління

Найпоширенішим способом управління автоматичними воротами був і залишається радіосигнал від пульта-передавача на приймач. Оскільки універсальний приймач вже вбудований в блок управління, резонно буде скористатися саме цим варіантом управління автоматикою.

Ми включаємо в комплектацію двоканальні брелоки MITTO 2, які дозволяють прописувати на кожну кнопку окрему команду або окрему систему управління. Якщо Вам потрібно більше кнопок, є чотирьохканальні пульти (MITTO 4) або вибирайте будь-яку іншу вподобану модель.

Крім пультів воротами можна керувати за допомогою детектора транспондерних коштів, настінних кнопкових панелей, кнопкових вимикачів або ключів-вимикачів.

В якості резервної системи (коли ворота потрібно відкрити без пульта) найчастіше використовуються останні два варіанти: ключ-вимикач PC 2E в металевому боксі з захистом циліндра або настінний вимикач SPC:

Насправді управляти воротами, на які встановлено автоматичну систему виробництва BFT, можна не тільки за допомогою фірмових аксесуарів управління - якщо хочете, можна підібрати більш дешеві брелоки китайського виробництва (просто потрібно буде встановити відповідний зовнішній приймач).

Кому цікаво - звертайтеся до нашого фахівця і він запропонує надійні і перевірені моделі, а також розповість, як їх «подружити» з автоматикою.

Зубчата рейка

Це обов'язковий елемент комплектації автоматики для воріт - вона кріпиться на стулку і привід передає їй крутний момент від свого двигуна через зовнішню шестерню черв'ячного редуктора. Тобто, зуби зовнішньої шестерні приводу і самої рейки повинні збігатися. Модуль зубів уніфікований, тому для BFT ARES 1000 можете брати будь-яку рейку з модулем М 4 (18 зубів).

Рейка може бути виготовлена ​​з оцинкованої сталі або з технопластіка, але для роботи в Україні другий варіант не годиться, підійде тільки сталева.

Виробниками рейка майже ніколи не включається в комплект автоматики, оскільки її необхідна довжина безпосередньо залежить від ширини Вашого проїзду (рейки потрібно на 1 метр більше).

У рекомендованому комплекті Ви бачите 4м - це для триметрового створу.

Пропонована рейка йде в відрізках по метру - це зручно при транспортуванні і дає можливість купити саме необхідну довжину (якщо Вам 4м недостатньо, можете добрати потрібну кількість відрізків).

Елементи безпеки

З огляду на, що приводи BFT ARES 1000 беруть для досить важких стулок, не варто відмовлятися від елементів безпеки, призначених для автоматичних комірних систем: сигнальної лампи і фотоелементів:

Сигнальна лампа є проблисковий маячок оранжевого кольору, який блимає з інтервалом 1 раз / сек весь час, поки працює двигун електроприводу.

Це загальноприйнятий і зрозумілий всім сигнал про роботу в зоні доступу рухомого механізму, але найбільше він необхідний водіям, які користуються автоматичними воротами: в темну пору доби рух стулки майже не видно - я визначаю, що вона рухається по миганню лампи.

Пропонована модель RAY X, крім того оснащена вбудованою антеною, що збільшує радіус дії пультів дистанційного керування з 30м до 100м.

Фотоелементи є системою виявлення перешкод, причому єдиною, яка зупиняє стулку не в результаті зіткнення, а саме запобігає удар.

Два інфрачервоних детектора кріпляться в створі воріт таким чином, щоб один передавав сигнал, а другий його приймав, і так утворюють між собою невидимий оку промінь. Якщо Ви скасуєте цей промінь, розімкнеться реле, і ворота зупиняться, а якщо вони закривалися - дадуть зворотний хід.

Модель CELLULA 130 можна кріпити прямо на опорні стовпи, а можна на спеціальні стійки, тоді вони можуть бути встановлені на деякій відстані від воріт і визначати «перешкода» дещо раніше.

Якщо у Вас залишилися питання щодо комплектації автоматичної системи - можете задати їх фахівця в телефонному режимі. Якщо хочете взяти моделі подешевше, це цілком можливо: аксесуари китайського виробництва блимають і утворюють інфрачервоний промінь точно також, як і фірмові від бренду BFT.

Висновки та рекомендації

Ми з Вами розібрали електропривод для воріт вагою до 1000кг від італійського бренду BFT модель ARES 1000 і можемо резюмувати:

1. В інструкції з монтажу та експлуатації ARES 1000 сказано, що даний привід призначений для автоматизації воріт з максимальною вагою до 1000кг і максимальною довжиною до 10,0м.

Це означає, що механізм здатний перемістити стулку з такою вагою (або з такою довжиною), але крім однієї максимального навантаження ніякі інші не повинні бути присутніми. У реальному житті крім двох (а не однієї) навантажень від ваги і площі стулки, приводу доведеться працювати, долаючи вітрове тиск, а також в умовах обмерзання і снігового навантаження.

Тому, реальними габаритами воріт, на які можна встановити дану модель, щоб привід дійсно міг працювати в штатному режимі, є стулка вагою до 500кг і довжиною до 5,0 м.

2. Модель ARES 1000 пропонується виробником у двох модифікаціях: з механічними кінцевими вимикачами або з магнітними. В умовах помірного клімату України з різко вираженою сезонністю більш прийнятною є магнітна система, оскільки на її роботу не впливають мороз, сніг або лід на зубчастої рейки.

3. Інтенсивність використання данного электропривода составляет 100%, что позволяет применять механизм для автоматизации ворот предприятий, офисов или многоквартирных домов.

Якщо Ви підбираєте автоматику для приватного будинку - рекомендую взяти привід побутового призначення з мотором, що живиться від змінного струму напругою 230В, оскільки в приватному секторі інтенсивність більше 40% Вам не знадобиться, а побутової механізм з 230-вольта двигуном потужніший і дешевше.

4. Двигун ARES тисячі харчується від постійного струму напругою 24В, при цьому виробником вказана споживана потужність 240Вт при максимальному значенні крутного моменту 30Нм (Ньютон * метр). Такої потужності і моменту сили достатньо для переміщення стулки вагою до 500 кг (з усіма додатковими навантаженнями) в будь-яких умовах.

5. У моделі використовується редуктор черв'ячного типу - це найпростіший і надійний тип редуктора. Він цілком розрахований на взаємодію зі своїм двигуном.

У редукторах автоматики BFT використовуються деталі з технополімера, при цьому температура експлуатації автоматики виробником вказана від -20 ° С до + 60 ° С, що трохи вище стандартного коридору для застосування полімерів (-20 ° С - + 50 ° С), тому в південних регіонах використання даного механізму цілком прийнятно.

6. Блок управління HQSC-D досить простий, не перевантажений марним функціоналом, а плата управління розташована в приводі вертикально - це вбереже її від ушкодження конденсатом або пилом. Наполягати вертикальну плату не так зручно, як горизонтальну, але дана модель оснащена рідкокристалічним дисплеєм і світлодіодами, що спрощує налаштування.

7. Гарантійне і післягарантійне обслуговування автоматики BFT здійснюється виробником в власному сервісному центрі (м.Київ, Ул.Деревообрабативающая, 5), тому труднощів з постачанням запчастин або комплектуючих не очікується.

8. Вся продукція бренду BFT проводиться в Італії, повністю сертифікована відповідно до законодавчих актів Європейського Союзу і України, відповідає вимогам цих держав до електроустаткування, машин і механізмів.
