Nice Toona 5016. Лінійні приводи для орних воріт з масою стулки до 400кг

Чому автоматику для воріт купують у нас?

• Здійснюючи покупку автоматики, яку рекомендують наші фахівці, Ви маєте можливість користуватися нею протягом року і повернути назад, якщо Вас не буде влаштовувати, як вона працює. Ми без проблем повернемо за неї гроші.

• Робити попередню оплату не принципово - можете розплатитися за автоматику за фактом її отримання.

• Після узгодження заявки, обладнання до Вас буде відправлено протягом доби.

• Усе рекомендоване нашими фахівцями обладнання обслуговується в нашому постійно діючому центрі.


План статті:

• Навантаження, що впливають на роботу приводу.

• Чому автоматика Nice Toona 5016 для приватного використання?

• Установчі розміри Nice Toona 5016.

• Привід Nice Toona 5016.

• Блок керування Mindy A60/A.

• Радіоприймач FLOXI2R.

• Технічні характеристики автоматики Nice Toona 5016.

• Пульт дистанційного керування FLO2RE.

• Фотоелементи безпеки MOF.

• Сигнальна лампа LUCY (230В).

• Антена ABF.


Навантаження, що впливають на роботу приводу

Перед покупкою автоматики необхідно врахувати всі постійні і тимчасові навантаження, які будуть впливати на роботу приводу.

До таких навантажень можна віднести:

• Масу і довжину стулки

• Утруднене переміщення воріт

• Вітровий тиск

• Сніг і обмерзання


Маса і довжина стулки. Це навантаження є постійною. Потрібно враховувати, що зазначені в паспорті обладнання довжина і маса є максимальними і обернено пропорційними, тобто ворота одночасно не можуть мати максимальну вагу і довжину - чим довше стулка, тим менше повинен бути її вага і навпаки.

Утруднене переміщення воріт. Данная нагрузка может возникнуть, если петли (навесы) не смазаны или створка перекошена. Усе это заставит работать привод работать с повышенным усилием.

Вітровий тиск. Має великий вплив, особливо якщо стулка глуха (наприклад, зашита профнастилом).

В середньому по Україні нормативна величина вітрового тиску становить 45кг / м2 і щоб зрозуміти наскільки це навантаження ускладнює стулку, давайте виконаємо невеликий розрахунок.

Задамося, що стулка воріт має розмір 1,5х2м, тобто її площа 3м2:

3м2 х 45кг / м2 = 135кг

Як Ви бачите, ворота можуть стати важче більш ніж на 100 кг і це потрібно врахувати, коли вибираєте привід по потужності.

Сніг і обмерзання. Якщо на стулці є різноманітні планки або ніші для краси, вони можуть бути місцями скупчення снігу і льоду, робить важчою ворота.

Крім того можуть примерзнути петлі (навіси) і автоматиці знадобитися зривати ворота з підвищеним зусиллям.

Щоб розрахувати і звести всі ці навантаження в єдине ціле, необхідно витратити чимало часу, тому по даному питанню я рекомендую звернутися до одного з наших фахівців за безкоштовною консультацією.

Чому автоматика Nice Toona 5016 для приватного використання?

Визначальною характеристикою привода за призначенням є показник інтенсивності використання, який вимірюється у відсотках.

Якщо взяти відрізок часу, рівний 10-ти хвилинах, то привід, який має показник 30%, зможе працювати в нормальному режимі всього три хвилини (навіть з зупинками), а решта сім він повинен відпочивати.

Автоматика Nice Toona 5016 володіючи показником інтенсивності в 20% однозначно відноситься до побутової, оскільки прийнято вважати, що все приводи мають показник до 40% призначені для приватного використання, тобто для приватних будинків або дач, де немає великого потоку транспорту.

Установчі розміри Nice Toona 5016

Привіды необходимо крепить согласно следующей схемы и графика, в зависимости от того на какой угол Вы хотите открывать ворота:

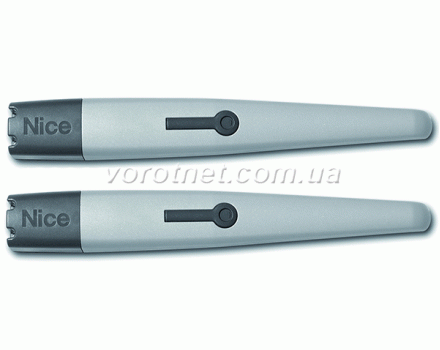

Привід Nice Toona 5016

Даний привід є найдешевшим і надійними, ніж його важеля автоматикою або приводами прихованої установки.

Він самоблокирующийся, це означає, що купувати і встановлювати замок для замикання воріт не принципово.

Коли автоматика зупиняється, зубчасті передачі мотор-редуктора залишаються між собою в зачепленні не даючи переміщати стулку вручну.

Щоб зняти фіксацію зубчастих передач при непрацюючій автоматиці, можна скористатися спеціальним механізмом розблокування приводу за допомогою ключа.

Привід обладает концевыми выключателями, поэтому устанавливать механические упоры на створки не обязательно.

Електродвигун має номінальну потужність 180Вт, якої цілком достатньо, щоб переміщати стулку вагою до 400кг.

Блок керування Mindy A60/A

По суті це електронна плата, яка розміщена в спеціальному пластиковому навісній шафі, який можна закріпити до стовпа або забору за допомогою 4-х спеціальних болтів.

Шафа бажано встановлювати на висоті не нижче 50см, щоб взимку він не знаходився в снігу.

Особливості блоку (плати) управління:

• У нього знімні колодки для всіх підключень.

• Є можливість налаштувати максимально можливе зусилля двигуна. У разі якщо ворота упрутся в якусь перешкоду, двигун, досягнувши максимального заданого зусилля автоматично відключитися, щоб не перегоріти.

• До плати можна підключити електромеханічний замок.

• Режим хвіртки. Ворота можна зафіксувати в будь-якому місці проїзду, щоб залишити необхідний прохід.

• Можна налаштувати роботу приводів окремо.

• Під час початку і закінчення руху стулок можна задавати швидкість, щоб не було різких ривків.

• Фототест - блок управління перевіряє коректну роботу фотоелементів безпеки і тільки потім призводить в рух стулки.


Радіоприймач FLOXI2R

Радіоприймач встраивается в шкаф блока управления и принимает сигналы от пульта с частотой 433МГц.

З базовою картою пам'яті в приймач можна записати 63 пульта дистанційного керування, а максимальне їх кількість може досягати 256шт. при відповідній карті.

Приймач може працювати з одним або двома каналами, і може керувати одночасно двома командами пульта при відповідному натисканні клавіш.

Перший канал постійно працює на команду «покрокова робота», а другий при необхідності можна налаштувати на свій розсуд.

Технічні характеристики автоматики Nice Toona 5016

Пульт дистанційного керування FLO2RE

Пульт-передавач подає сигнал, дальність якого може досягати 150-200 метрів при прямої видимості з радіоприймачем.

На приймач подаються сигнали частотою 433МГц з динамічним кодом, який постійно змінюється.

Габаритні розміри - 40х73х15мм.

Фотоелементи безпеки MOF

Призначення: виявляти перешкоду під час руху воріт до того, як в нього упрутся стулки.

Фотоелементи зроблені з полікарбонату, стійкого до механічних пошкоджень. Максимально можлива відстань між датчиками для їх роботи може досягати 30 м.

Вони являють собою приймач і передавач, які встановлюються один напроти одного, щоб між ними утворювався невидимий промінь під час руху воріт, який будучи обірваним перешкодою, послужить сигналом зупинити стулки і почати їх рух в протилежну сторону.

Фотоелементи можна прикріпити до стовпів або встановити на спеціальних стійках на висоті 50-60см.

Сигнальна лампа LUCY (230В)

Після подачі сигналу блоку управління включити приводи, лампа загоряється і супроводжує миготінням рух воріт.

Лампа може бути оранжевого або білого кольору.

Робоча напруга 230В.

Антена ABF

Її можна закріпити до стовпів воріт за допомогою спеціального кронштейна.

Коду встановлена ​​антена, дальність дії пульта дистанційного керування значно збільшується (з 35м до 200м).
