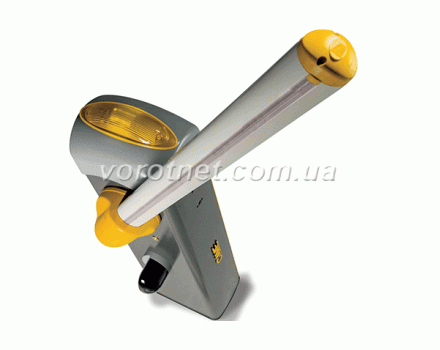

Came GARD-4 автоматичний шлагбаум для проїзду шириною до 3,75 м за хорошою ціною в Україні

Напевно Ви зараз займаєтеся пошуком найбільш підходящі моделі шлагбаума, вибрати на сьогоднішній день досить важко, тому що ринок України реально може запропонувати велику кількість моделей, які різняться як характеристиками, так і за ціною.

Маючи за плечима багаторічний досвід підбору та експлуатації шлагбаумів, я в цій статті хочу з Вами поділитися, як підбирати шлагбаум, і на що в першу чергу звертати увагу.

Критерії добору, я б хотів показати на прикладі автоматичного шлагбаума Gard-4 італійського виробника Came, який на українському ринку вже не перший рік, і навіть не одне десятиліття.

Не скажу, що продукція даного бренду є найдешевшим варіантом, але і якість з довговічністю устаткування гарантовані. Але, якщо все-таки цінова політика даного виробника Вас не влаштовує, то Ви можете прямо зараз звернутися до одного з наших фахівців для того, щоб він Вам безкоштовно допоміг підібрати найбільш вдалу модель.

Відразу хочу відзначити, що наші фахівці це ніякі не продавці, тому при розмові з ними Ви отримаєте тільки технічну консультацію в плані підбору шлагбаума, і ... ніякого нав'язування непотрібної продукції.

Це було короткий відступ, а тепер давайте продовжимо розбиратися більш детально у всіх нюансах підбору. І щоб якось все систематизувати, я пропоную цю статтю розглядати в такому порядку:

• Стріла шлагбауму

• Інтенсивність роботи шлагбаума

• Тумба

• Блок керування

• Електропривод

• Приймає радіохвилі

• Світловідбиваючі наклейки

• Нерухома опора

• Механізм розблокування

• Пульт дистанційного керування TOP

• Кнопковий вимикач

• Фотоелементи DIR

• Світлова сигнальна лампа

• Антена

• Кілька слів про експлуатацію шлагбаума

• Чому багато хто купує автоматичні шлагбауми саме у нас


Стріла шлагбауму

Завод-виробник постачає шлагбаум з лівосторонньої установкою стріли за замовчуванням, тому, якщо Вам потрібна правобічна, то озвучте своє побажання нашому фахівцеві, щоб він змінив сторону установки шлагбаума під час передпродажної підготовки.

Шлагбаум Gard-4 може бути обладнаний однією з моделей стріли:

• 01G03750 -трубчаста стріла полуовального перетину з алюмінію, пофарбованого в білий колір, довжиною 4 метри. Стріла укомплектована прозорим для паза і гумовим протиударним профілями

• 01G03750 - трубчаста стріла овального перетину з алюмінію, пофарбованого в білий колір, довжиною 4 метри з прозорим профілем для паза


Кожну з цих двох моделей стріл можна легко обрізати, якщо її довжина більше, ніж ширина проїзду. При цьому потрібно враховувати, що крім довжини, відповідної проїзду, необхідно залишити ще частина стріли для кріплення її до тумбі.

Перевагою напівовальним і овальних стріл є їх обтічність, що важливо для вітряних районів - вони менш схильні до вигину від сильних поривів вітру, ніж плоскі.

Біля шлагбаума роль противаги виконують балансувальні пружини, які встановлюються в тумбі. Залежно від довжини стріли можуть бути три типи пружин:

• 001G02040 - діаметр 40мм (жовтого кольору)

• 001G04060 - діаметр 50мм (зеленого кольору)

• 001G06080 - діаметр 55мм (червоного кольору)


На графіку нижче вказано співвідношення довжини і необхідного діаметра пружини в залежності від конструкції стріли:

Примітка. Стандартна стріла - йде з прозорим профілем і кінцевою заглушкою

Інтенсивність роботи шлагбаума

Показник інтенсивності роботи шлагбаума є не менш важливим ніж довжина стріли і швидкість відкриття, тому що він вказує, яка кількість часу він може працювати і відпочивати, тобто забезпечувати необхідну пропускну здатність.

Залежно від показника інтенсивності, шлагбауми можна розділити на промислові і не промислові.

Шлагбауми НЕ промислового призначення, як правило, володіють показником інтенсивності використання до 60%, і якщо взяти на прикладі відрізка 10 хвилин, то з таким показником шлагбаум може працювати всього 6, а решта 4 повинен відпочивати, інакше він буде працювати з перевантаженням, яка в незабаром може вивести його з ладу. До речі ці 6-ть хвилин не вказують на те, що це без зупинок, навіть якщо вони будуть, то цей ліміт все одно не повинен бути перевищений.

Промислові шлагбауми призначені для пропуску величезної кількості людей і транспорту, а показник інтенсивності у них може досягати 100%. Але це не говорить про те, що шлагбаум буде працювати без зупинок, це теж його перевантажить, хоча в цілому вони будуть, тому що автоматиці доведеться почекати хоча б, щоб проїхав автомобіль.

Промислові шлагбауми, як правило, використовуються на громадських автостоянках парковках великий бізнес центрів, аеропортів і так далі.

Шлагбаум Came Gard-4 є за призначенням промисловим.

Купувати обладнання з запасом, який використовуватися не буде, немає сенсу, тому як просто за нього переплатите мінімум в два рази. Ну, а якщо не добрати потужності, то можна отримати згорілий електродвигун від постійного перевантаження.

Якщо у вас виникли сумніви з приводу правильного вибору шлагбаума за інтенсивністю, я рекомендую звернутися до одного з наших фахівців, який обов'язково допоможе визначитися, який все-таки Вам необхідний шлагбаум по даному параметру.

Тумба

Для автоматичного шлагбаума Gard-4 можна використовувати одну з двох типів тумб:

• 001G4040Z - тумба з оцинкованої сталі, пофарбованої епоксидної порошковою фарбою

• 001G4040IZ - тумба з шліфованої нержавіючої сталі AISI 304


Щоб тумбу легко і швидко встановити, в комплекті йде спеціальна монтажна пластина, яка є підставою. Пластина має чотири анкера з болтами кріплення, які «топляться» в бетонну основу.

У корпусі тумби розміщуються:

• Блок керування

• Радіоприймач

• Механічні упори

• Мікровимикачі крайніх положень

• Балансировочная пружина

• Електропривод


Технічні характеристики шлагбаума Came GARD-4

Блок керування

Розміщується у верхній частині тумби шлагбаума і являє собою електронну плату управління з трансформатором.

Електронна плата працює від напруги електроживлення 230В. Всі елементи автоматики шлагбаума, які до неї можуть бути підключені, повинні мати напруга 24В, а їх сумарна потужність не перевищувати 40Вт.

Блок керування автоматикой отвечает за такие функциональные возможности шлагбаума:

• Підйом і опускання стріли

• Відкривання і режим «присутності оператора»

• Підйом стріли з фіксацією у відкритому положенні

• Повна зупинка

• Автоматичне закриття - час очікування можна самостійно задавати

• Негайне закривання

• Включення світловий сигнальної лампи до початку руху стріли

• Режим «ведений»

• Контроль гальмування зусилля стріли

• Контроль тягового зусилля електродвигуна. Граничну величину навантаження можна задавати і якщо вона буде перевищена, то двигун буде відключений, щоб не згоріти. Підвищений тягове зусилля може виникнути, коли стріла шлагбаума упреться в перешкоду


Технічні характеристики блоку управління

Електропривод

Являє собою електродвигун і редуктор. Редуктор є черв'ячним, це найбільш поширений тип конструкції, який цінують за простоту і довговічність. Підшипники і всі інші механічні елементи редуктора змащені змазкою.

Електродвигун працює від напруги електроживлення, що дорівнює 24В і має потужність 300Вт.

Напруга 24В дозволило при необхідності забезпечити шлагбаум системою безперебійного електропостачання.

Безперебійне постачання забезпечується за рахунок акумуляторів, які включаються автоматично в роботу в разі відключення електроенергії від основного джерела.

Не можна сказати, що акумулятори здатні забезпечити дуже тривалий електропостачання, але все-таки протягом певного часу явно виручать.

Приймає радіохвилі

Даний елемент автоматики шлагбаума призначений для прийому радіосигналів від пульта і передачі їх на блок управління. Приймач являє собою електронну плату, яка встановлена ​​в тумбі. Робоча частота сигналів, з якими приймач працює 433,92МГц.

Приймач підключається безпосередньо до плати блоку управління.

Крім прийому і передачі радіосигналів, за допомогою приймача виконується програмування пульта дистанційного керування. Я пишу «пульта» тому що налаштовується лише один, а потім інші пульти вже копіюють настройки.

І тут є один істотний недолік при такому програмуванні: навіть сторонні можуть скопіювати налаштування, не маючи ніякого відношення до шлагбауму і керувати ним.

Світловідбиваючі наклейки

Це спеціальні наклейки, які мають флуоресцентну поверхню, тобто, коли на них спрямований світловий промінь, вони дають дуже яскраве відображення, за допомогою якого в темну пору доби можна легко зорієнтуватися в якому становищі знаходиться стріла шлагбаума.

У комплекті зі шлагбаумом йде 20шт. світловідбивних наклейок червоного кольору.

Дюралайт - прозорий «шнур» (трубка), зроблений з полімерів, завдяки чому він водонепроникний, стійкий до ультрафіолетового випромінювання, а також дуже гнучкий. Всередині цієї трубки розташовані світлодіоди, простір між якими заповнено поливинилхлоридом.

Дюралайт характеризується низьким рівнем електроспоживання та витривалістю в роботі при низьких або високих температурах навколишнього повітря.

Нерухома опора

Утримує вільний край стріли, коли вона знаходиться в закритому положенні, тим самим тривалий час зберігає її геометрію, не дозволяючи провисати і гнутися.

Нерухома опора сделана металлической и крепится на специальную пластину основания.

Механізм розблокування

Привід біля шлагбаума самоблокирующийся, тому що після його зупинки зубчасті передачі знаходяться між собою в зачепленні, і тому стріла шлагбаума жорстко утримується - її вручну неможливо зрушити.

Бувають такі випадки, коли блокування необхідно зняти, наприклад, при відключеній електроенергії. Для подібної ситуації у моделі Gard-4 є спеціальний механізм розблокування, який дуже легко приводиться в дію.

Для цього необхідно вставити спеціальний ключ в замкову щілину, яка знаходиться на корпусі тумби, і повернути його за годинниковою стрілкою. Після чого шлагбаум можна підняти. Щоб зафіксувати його у відкритому положенні потрібно повернути ключ у зворотному напрямку.

Також хочу відзначити, що якщо пошкоджена стріла або неправильно відрегульовані пружини, то тоді будьте уважні при розблокуванні, тому що механізм, який утримує стрілу під час повороту ключа, може почати різке обертання і привести до травми.

Пульт дистанційного керування TOP

Пульт дистанційного керування является двухканальным и работает на частоте 433,92МГц.

Корпус пульта зроблений з міцного пластику, який надійно захищає всі елементи від можливих механічних пошкоджень.

Через те, що сам по собі пульт має радіус дії всього в кілька метрів, рекомендується автоматичний шлагбаум обладнати антеною, яка значно збільшити відстань дії, навіть більш 100 метрів, яке буде залежати від перешкод, а також прямої видимості між пультом і антеною.

Як я раніше писав, біля пульта є проблема в тому, що у нього код сигналу є постійним, тому навіть сторонні можуть на відстані скопіювати його програмні установки і користуватися шлагбаумом.

Кнопковий вимикач

Встановлюється стаціонарно, наприклад, в приміщенні охорони. Подача сигналу у даного елемента здійснюється через дроти до блоку управління. Якщо Ваш шлагбаум планується використовувати на великих парковках, то, як раз кнопковий вимикач буде гідною заміною пульта дистанційного керування.

Фотоелементи DIR

Фотоелементи предназначены для того, чтобы выявлять препятствие еще до того, как в него упрется шлагбаум. То есть в автоматике шлагбаума они являются оборудованием для обеспечения безопасной работы.

Принцип роботи заснований на тому, що, при розташуванні один навпроти одного, між ними під час початку роботи електроприводу з'являється інфрачервоний промінь, розрив якого перешкодою буде сигналом для блоку управління, щоб зупинити стрілу.

Якщо перешкода буде виявлено, коли стріла рухається вгору, то привід просто її зупинить, а якщо це станеться під час опускання, автоматика стрілу підніме.

Місцями установки фотоелементів можуть бути або спеціальні кронштейни, які кріпляться на тумбі і нерухомій опорі або ж спеціальні стійки.

При установці на кронштейнах перешкоду буде дуже близько знаходитися зі стрілою, тому якщо воно рухається на високій швидкості, то стріла може все-таки його вдарити. Для більш раннього виявлення рекомендується фотоелементи встановлювати на спеціальних стійках, тобто на деякій відстані від шлагбаума.

Основні технічні характеристики фотоелементів DIR

Світлова сигнальна лампа

Встановлюється безпосередньо на корпусі тумби. Цей елемент загоряється дещо раніше, ніж шлагбаум починає свій рух, тим самим сповіщаючи про початок роботи автоматики.

Користь від світловий лампи особливо відчутна в темний час доби або при поганій видимості.

Антена

Даний елемент не є обов'язковим для автоматичного шлагбаума, але при його наявності радіус дії пульта дистанційного керування в залежності від прямої видимості сягатиме понад 100 метрів, а при відсутності антени всього лише кілька.

Для простого і зручного монтажу разом з антеною йде кронштейн кріплення. У комплектацію антени кабель для її підключення не входить.

Кілька слів про експлуатацію шлагбаума

• Не можна сказати, що дане автоматичне обладнання вимагає якогось особливого уваги під час роботи, але все-таки деякі прості дії краще виконувати:
• Регулярно перевіряйте, щоб всі механічні елементи шлагбаума були надійно закріплені

• Все механіка шлагбаума постійно повинна бути в змащеному стані

• Якщо на оптиці фотоелементів з'явилася пил або бруд, то їх необхідно видалити змоченою водою ганчіркою, при цьому хімічні речовини, а також всякого роду розчинники використовувати не рекомендується, щоб не зіпсувати обладнання

• Шлагбаум пропрацює лише в тому випадку довговічне, якщо дотримуватися рекомендованих умов його експлуатації, наприклад, інтенсивності використання або температурного режиму

• Щоб все електричне обладнання не вийшло з ладу від перепадів напруги в мережі, його необхідно захистити стабілізатором
