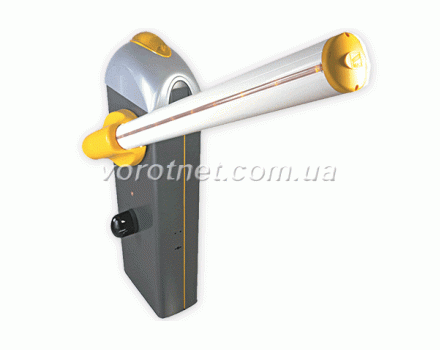

Came GARD-8

Came GARD-8 автоматичний шлагбаум для проїзду шириною до 7,6м за оптовою ціною зі складу

Швидше за все, Ви зараз займаєтеся пошуком найбільш підходящого шлагбаума для Ваших потреб, але зробити правильний вибір не так вже й легко, тому що пропозицій на ринку сьогодні досить багато і всі різняться як за ціною, так і конструкції.

Маючи за спиною вже не один рік роботи в цій області, мені є чим з Вами поділитися, і я не збираюся Вас вмовляти купити ту чи іншу модель, а просто розповім, на що в першу чергу потрібно звертати увагу при виборі автоматичного шлагбаума.

Всі критерії підбору я пропоную розглядати на прикладі моделі шлагбаума Gard-8 від італійського виробника Came.

Так, не скажу, що це найдешевший варіант, так як Came є світовим лідером з продажу автоматики воріт і шлагбаумів через якісного і довговічного обладнання. І, якщо Вас не повністю влаштовує його цінова політика, то Ви можете звернутися за формою нижче до одного з наших фахівців, щоб він підібрав найбільш підходящу модель, яка б Вас влаштувала.

Скажу пару слів про наших фахівцях. Це ніякі не продавці, а досвідчені інженери, які підбирають, монтують і обслуговують автоматичні шлагбауми вже не перший рік, тому нав'язувати вони Вам нічого не будуть, а лише дадуть відповідь на всі Ваші запитання.

Ну, а якщо продукція даного виробника Вас зацікавила, то давайте продовжимо далі розбиратися. І, щоб ця стаття найбільш легко сприймалася, я її пропоную розглядати в такому порядку:

• Можлива довжина стріли

• Інтенсивність використання шлагбаума

• Тумба для обладнання шлагбаума і кріплення стріли

• Блок керування

• Привід

• Червоні світловідбиваючі наклейки (отражатели)

• Дюралайт

• Нерухома опора

• Розблокування приводу шлагбаума

• Приймає радіохвилі

• Пульт дистанційного керування

• Фотоелементи

• Світлова сигнальна лампа

• Антена

• Дещо про експлуатацію шлагбаума

• Чому багато людей купують шлагбауми саме у нас


Можлива довжина стріли

Залежно від потрібної довжини стріла може бути 2 або 4 метри. Вона зроблена круглим перетином діаметром 100мм з пофарбованого в білий колір алюмінію. Щоб не допустити влучення всередину стріли атмосферних опадів і бруду, її вільний край закривається спеціальною заглушкою.

Круглі стріли, в порівнянні з прямокутними перетинами, широко використовуються в вітряних регіонах, будучи обтічними, вони сприймають значно менші вітрові навантаження.

За замовчуванням шлагбауми Came йдуть з лівосторонньої установкою, тому якщо Вам потрібен правобічний, повідомте про це нашому фахівцеві, щоб він це врахував при передпродажної підготовки.

Якщо у Вас проїзд менше 8-ми метрів, припустимо два з половиною, то Ви легко можете обрізати стрілу до потрібного розміру. Також потрібно врахувати частину стріли для кріплення до тумбі.

А якщо Ваш проїзд 8-ми метровий, то довжина стріли набирається з двох частин по чотири метри за допомогою з'єднання кронштейном з додатковими кріпленнями.

У тумбі шлагбаума встановлюються спеціальні балансувальні пружини, що виконують функцію противаги. Залежно від довжини стріли вони бувають трьох діаметрів:

• 001G02040 - діаметр 40мм (жовтого кольору)

• 001G04060 - діаметр 50мм (зеленого кольору)

• 001G06080 - діаметр 55мм (червоного кольору)


Далі на грaфіке показано, яку потрібно встановлювати пружину в залежності від довжини стріли:

Стріла* - мається на увазі з прозорим профілем для паза і кінцевою заглушкою.

Інтенсивність використання шлагбаума

Інтенсивність використання шлагбаумів далеко не остання його характеристика, так як вона вказує, наскільки великий потік шлагбаум зможе пропустити за одиницю часу.

Показник інтенсивності використання вимірюється у відсотках, і якщо його взяти рівним 50%, то на прикладі відрізка часу 10 хвилин, автоматика шлагбаума може працювати всього п'ять, навіть з зупинками, а решта 5-ть, повинна знаходитися в спокої, і це буде гарантувати її штатний режим роботи

Шлагбауми з показником інтенсивності 50%, можна назвати побутовими, тобто які не призначені для дуже великого потоку людей і автотранспорту. Дане обладнання застосовують для приватних потреб, де потрібна невелика пропускна здатність.

Шлагбауми, які можуть забезпечувати пропуск великого потоку, умовно називають промисловими, а показник інтенсивності їх роботи може досягати 100%, тобто, це досить витривала обладнання, але без зупинок воно працювати не буде, так як хоча б потрібно почекати, щоб проїхав автомобіль.

Важливим є вибір обладнання за показником інтенсивності, тому що, якщо воно не буде справлятися з потоком, то робота з постійними перевантаженнями, через якийсь час може вивести його з ладу. Ну, а якщо Ви візьмете автоматику, яка буде працювати з запасом потужності, то за цей запас Ви переплатите мінімум в 2 рази при покупці, а він використовуватися не буде.

Якщо у Вас виникли складнощі в ухваленні рішення, який Вам потрібен шлагбаум за показником інтенсивності, Ви можете звернутися за безкоштовною консультацією з цього питання до одного з наших фахівців.

Технічні характеристики шлагбаума Came GARD-8

Тумба для обладнання шлагбаума і кріплення стріли

Тумба шлагбаума може бути встановлена ​​з двох типів матеріалу:

• G2080Z - з пофарбованої анодованої сталі товщиною 2,5 мм

• G2080IZ -з нержавіючої сталі з покриттям AISI 304 товщиною 2,5 мм


У комплекті зі шлагбаумом йде спеціальна монтажна пластина для установки тумби. Дана пластина має чотири анкера, закріплених болтами. Анкера «топляться» в бетонну основу. Цей механічний елемент захищений від корозії оцинкованим покриттям. Пластина дозволяє встановити тумбу в строго вертикальному положенні.

Крім того, що до тумбі кріпиться стріла шлагбаума, в ній ще розміщуються:

• Блок керування

• Радіоприймач

• Механічні упори

• Кінцеві мікровимикачі

• Балансувальні пружини

• Електропривод


Блок керування

Біля шлагбаума Gard-8 блок управління встановлений у верхній частині і складається з трансформатора і спеціальної електронної плати, що відповідає за всю роботу автоматики.

Плата розташована горизонтально, що дозволяє виконати дуже швидко всі необхідні електричні підключення. Єдиним мінусом такого її розташування є можливе утворення конденсату на її поверхні, а також осідання пилу.

Все що підключаються до плати елементи і аксесуари повинні мати робоче напруга живлення 24В, а їх сумарна потужність не перевищувати 40Вт.

Основні функції стріли і інших пристроїв, які забезпечує електронна плата:

• Підйом і опускання стріли

• Відкривання і режим «присутності оператора»

• Підйом стріли з фіксацією у відкритому положенні

• Повна зупинка шлагбаума

• Автоматичне закриття стріли - Ви можете задати час очікування, після якого привід самостійно опустить стрілу

• Забезпечення початку роботи сигнальної світловий лами до початку підйому або опускання стріли

• Режим «ведений

• Контроль гальмування зусилля стріли

• Контроль тягового зусилля. Величину тягового зусилля електродвигуна можна самостійно встановлювати. Ця функція корисна тим, що якщо стріла упреться в перешкоду, то привід, досягнувши заданого порогу зупиниться, щоб не згоріти

 Технічні характеристики блоку управління шлагбаума Gard-8

Привід

Самоблокується привід являє собою електродвигун і редуктор.

Електродвигун має напруга живлення 24В, що дозволяє обладнати шлагбаум автоматичною системою безперебійної подачі електроенергії.

Безперебійна подача здійснюється за допомогою акумуляторних батарей, які починають забезпечувати енергією обладнання автоматично, якщо сталося відключення від основного джерела.

Не буду говорити, що акумулятори довго протягнуть, особливо якщо рух людей і транспорту буде дуже інтенсивним, але на якийсь час все-таки врятують, особливо там, де часто відбувається аварійне відключення електроенергії.

Редуктор приводу є черв'ячним. Всі його механічні частини і підшипники, змащені змазкою. Черв'ячна конструкція найбільш широко поширена за простоту і довговічну роботу.

Червоні світловідбиваючі наклейки (отражатели)

Дані елементи дуже корисні в нічний час доби, так як грають роль відбивачів, і при їхній допомозі, буде навіть на пристойній відстані видно, в якому становищі знаходиться шлагбаум.

Комплект включає в себе 20 світлових відбивачів.

Дюралайт

Це спеціальний світловий шнур або просто трубка, яка зроблена з полімерів. У ній розташовані світлодіоди, порожнеча між якими заповнена поліуретаном, що робить його досить гнучким і міцним матеріалом, стійким до ультрафіолетових променів. По суті це гірлянда, яка кріпиться безпосередньо на стрілу.

Нерухома опора

Нерухома опора сделана из металла, и предназначена для удерживания свободного края стрелы, когда та находится в закрытом положении. Данный элемент шлагбаума сохраняет ее геометрию, чтобы она не провисала или не гнулась.

Опора встановлюються на спеціальну монтажну пластину, яка має анкера, заглиблюється в товщу бетону.

Розблокування приводу шлагбаума

Привід у шлагбаума Gard-8 является самоблокирующимся, то есть мотор-редуктор, после остановки жестко фиксирует стрелу и ее невозможно сдвинуть руками.

Але бувають випадки, коли необхідно це блокування зняти, наприклад, при аварійному відключенні електроенергії.

Для цього досить вставити спеціальний ключ в замкову щілину на корпусі тумби, який йде в комплекті і повернути його за годинниковою стрілкою, стріла буде вільно рухатися, а щоб її заблокувати, ключ потрібно повернути проти годинникової стрілки, і все знову буде працювати в автоматичному режимі

Є ще важливий момент при розблокуванні. Якщо пошкоджена стріла або погано відрегульовані пружини, то при повороті ключа можливе різке обертання кріплення стріли шлагбаума, яке може привести до травматизму.

Приймає радіохвилі

Даний елемент автоматики являє собою електронну плату для прийому сигналу від пульта і передачі його на блок управління частотою 433,92МГц.

Приймач безпосередньо підключається до плати керування в корпусі тумби шлагбаума.

Від даного електронного пристрою здійснюється програмування пульта і слід зазначити, що налаштовується тільки один, а потім всім іншим пультів з нього ці настройки копіюються. І виходить, що навіть сторонні, які не мають ніякого відношення до шлагбауму, можуть ці настройки копіювати на відстані, так як сигнал з постійним кодом.

Пульт дистанційного керування

Цей аксесуар відноситься до елементів управління і передає радіосигнали приймача частотою 433,92МГц. У зв'язку з тим, що він має відносно невеликий радіус дії, рекомендується додатково встановлювати антену, за допомогою якої, він збільшується більш ніж на 100 метрів, і ця дальність буде залежати від прямої видимості, а також наявності в зоні сигналу різноманітних перешкод.

Як я раніше писав, недоліком цього пульта є те, що його програмні установки можна скопіювати на відстані, тобто до його сигналу є вільний доступ.

Фотоелементи

Фотоелементи предназначены для обеспечения безопасности во время работы стрелы, они выявляют препятствие еще до того момента, когда оно столкнуться со стрелой.

Пара фотоелементів, є приймачем і передавачем, між якими утворюється промінь, який в разі розриву послужить сигналом блоку управління про те, що на шляху руху стріли виникла перешкода. Якщо в цей час стріла піднімається, вона буде зупинена, а якщо опускається, то буде піднята вгору

Фотоелементи могут быть установлены на специальных стойках или кронштейнах. При установке на специальных стойках, препятствие будет выявлено значительно раньше, чем при монтаже на кронштейнах потому, что в этом случае они будут установлены на определенном расстоянии от шлагбаума.

Основні технічні характеристики фотоелементів DIR

Світлова сигнальна лампа

Сигнальна лампа является очень полезным элементом безопасности в темное время или при плохой видимости. Лампа начинает работать на пару секунд раньше, чем стрела начнет двигаться.

Антена

Як я раніше писав, даний елемент дозволяє в рази збільшити радіус дії пульта дистанційного керування. За допомогою спеціального кронштейну, антена легко і швидко кріпиться. Також хочу відзначити, що кабель для підключення в комплектацію не входить.

Дещо про експлуатацію шлагбаума

• Регулярно перевіряйте кріплення всіх елементів шлагбаума
• Всі механічні частини повинні бути добре змащені

• Очищайте від пилу і бруду фотоелементи, використовуючи при цьому змочену водою ганчірку без застосування хімічних миючих засобів або розчинників

• Якщо в зоні роботи стріли є зелені насадження, стежте, щоб вони не створювали перешкод, під час її руху

• Шлагбаум потрібно використовувати тільки в допустимих температурних значеннях, згідно можливого показником інтенсивності роботи і так далі

• Все автоматичне обладнання, необхідно захистити стабілізатором напруги від можливих перепадів


Чому багато людей купують шлагбауми саме у нас

• Вартість шлагбаума, і іншого автоматичного обладнання, без накруток, а рекомендована заводом-виробником
• Вам не обов'язково вносити передоплату за покупку, Ви це можете зробити вже за фактом отримання обладнання

• Після того як заявка буде з Вами узгоджена, Ваше замовлення ми відправимо протягом доби до найближчого до Вас відділення транспортної компанії

• Доставку замовлень ми здійснюємо за свій рахунок

• Наші сервісні центри забезпечують постійну технічну підтримку протягом гарантійного і післягарантійного термінів

• Вся автоматика, яку ми пропонуємо, сертифікована в Україні
