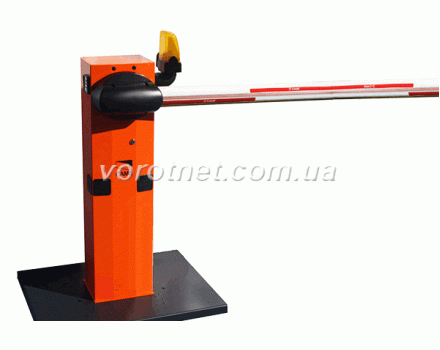

Came GARD-G3750

Напевно Ви займаєтеся зараз пошуком найбільш відповідної моделі шлагбаума для своїх потреб, і серед безлічі пропозицій складно зробити свій вибір. Так, ця проблема на сьогоднішній день на українському ринку має місце, адже ціни явно відрізняються, а з яких матеріалів виготовлена ​​та чи інша модель в більшості випадків теж нічого не відомо.

Я хочу допомогти Вам розібратися з даною проблемою, тому що за плечима маю практичний досвід більше 10-ти років підбору, монтажу обслуговування шлагбаумів, і чесно кажучи, мені поділитися своїми знаннями не шкода.

Для мене не важливо, на якій моделі Ви за підсумком зупиніть свій вибір, я Вам просто розповім, на що в першу чергу звертати увагу перед ухваленням рішення про покупку. І щоб ця стаття була більш зрозумілою, я пропоную розглянути вибір шлагбаума на прикладі моделі GARD - G3750 італійського виробника Came.

Скажу відразу, що все автоматичне обладнання Came можна віднести до елітного, і далеко не дешевого. І якщо Вас не влаштовує цінова політика цього бренду, Ви можете звернутися, прямо зараз за безкоштовною консультацією до одного з наших фахівців. Він підбере для Вас найбільш вдалу модель.

Згадаю ще раз про наших фахівцях. Це ніякі не продавці, а кваліфіковані інженери, що працюють з автоматикою воріт і шлагбаумів вже не дин рік, тому отримуючи від них безкоштовні консультації, Ви не зіткнетеся з нав'язуванням будь-яких непотрібних речей. Ви отримаєте коректні відповіді на свої питання.

Це був відступ, тепер давайте повернемося до нашої статті-огляду та розберемося в ключових моментах, на які слід звертати увагу при виборі автоматичних шлагбаумів. Для простого сприйняття статті вона розбита на розділи, і Ви можете вибрати для себе найбільш цікавий:

• Що означає шлагбаум з інтенсивного використання (100%)

• Стріла

• Тумба шлагбаума

• Блок керування

• Привід

• Розблокування стріли вручну

• Приймає радіохвилі

• Пульт дистанційного керування TOP 432 NA

• Фотоелементи DIR

• Світлова сигнальна лампа KLED

• Антена

• Що потрібно виконувати під час експлуатації шлагбаума

• Кілька причин, чому автоматичні шлагбауми купують у нас

Що означає шлагбаум з інтенсивного використання (100%)

Взагалі для автоматичних шлагбаумів, а також комірних систем одним з основних параметрів є показник інтенсивності використання - це характеристика, яка вказує на здатність обладнання працювати і відпочивати протягом певного відрізка часу, що виражається у відсотках. Простіше кажучи, це співвідношення часу роботи та відпочинку.

Якщо показник інтенсивності дорівнює 50%, то це означає, що обладнання може працювати, наприклад, протягом 10-ти хвилин всього п'ять, навіть з зупинками, а ще п'ять хвилин обов'язково витрачати на відпочинок - такий режим роботи з показником інтенсивності в 50% буде штатним.

У нашому випадку 100% вказує на те, що шлагбаум GARD - G3750 є високоинтенсивним обладнанням, яке здатне обслуговувати парковки великих аеропортів, бізнес центрів, багатоквартирних будинків і так далі.

Теоретично GARD - G3750 може працювати без зупинки, але в цілому це просто не реально тому, що вони будуть хоча б для пропуску автомобіля.

Також хочу сказати, що якщо Вам шлагбаум потрібен для обслуговування невеликої парковки Вашого офісу або будинку на кілька квартир, то ця модель шлагбаума не найкращий варіант, тому що його вартість багато в чому залежить від показника інтенсивності. Тобто Ви купуєте обладнання, робочий потенціал якого не буде використаний навіть на 50%, а ціна його в порівнянні з менш потужними моделями як мінімум в два рази більше.

Тому, якщо у Вас є сумніви з приводу того, чи потрібна саме Вам ця модель шлагбаума, зверніться за безкоштовною консультацією до одного з наших фахівців.

Стріла

За замовчуванням стріла з тумбою йдуть для лівосторонньої установки, тому, якщо Вам необхідна установка з правого боку, повідомте про це нашому фахівцеві, щоб врахувати це при передпродажної підготовки.

В основний комплект шлагбаума входить стріла 001G03750, Вона зроблена з алюмінію, має трубчасту півовальні перетин, довжину 4-е метра, пофарбована в білий колір і укомплектована протиударним гумовим профілем, а також заглушкою вільного кінця.

Але, при бажанні, Ви її можете поміняти на модель 001G0402, Яка також алюмінієва, має круглий перетин діаметром 60мм, довжину 4 метри і заглушку вільного кінця.

Кстати овальные или круглые стрелы из-за того, что обтекаемые более подходят для районов, где сильные порывы ветра - они устойчивее к изгибу, чем плоские.

Стрілу завдовжки чотири метри можна легко обрізати, якщо ширина Вашого проїзду менше ніж 3,75 м і в залежності від, того, яка її буде реальна довжина необхідно встановлювати відповідну балансуючу пружину.

Балансировочная пружина виконує функцію звичайного противаги, який можна побачити на механічних шлагбауми, що приводяться в рух вручну. Пружина встановлюється в корпусі тумби.

Пружини у Came GARD-3750 бувають трьох типів в залежності від діаметра:

• 001G02040 - диаметр 40мм (желтого цвета)

• 001G04060 - диаметр 50мм (зеленого цвета)

• 001G06080 - диаметр 55мм (красного цвета)


Нижче показана таблиця залежності установки необхідної моделі пружини від довжини і елементів, якими стріла може бути обладнана:

Примітка. Під стандартною стрілою є така, яка йде з прозорим профілем для паза і кінцевою заглушкою.

Враховуйте, що при укороченні стріли, крім того, що вона повинна мати довжину рівну ширині проїзду, ще потрібно залишати 260мм, щоб вона «заходила» на тумбу ».

Тумба шлагбаума

У тумби 001G3750 корпус зроблений з оцинкованої сталі товщиною 2 мм, пофарбованої порошковою епоксидною фарбою (є ще варіант тумби з нержавіючої сталі).

Для простого і швидкого монтажу тумби передбачена спеціальна монтажна заставна деталь (ЗД) з оцинкованої сталі. ЗД має закріплені болтами чотири пана образних пластини, що виконують роль анкерів, які «топляться» в бетонну основу.

У корпусі тумби розміщуються:

• Блок керування

• Механічні упори

• Мікровимикачі

• Балансировочная пружина

• Привід, защищенный корпусом из алюминия, литого под давлением

Технічні характеристики шлагбаума Came GARD-3750

Блок керування

Блок керування представляет собой электронную плату, отвечающую за работу всех электрических устройств и элементов.

Пристрої, якими електронна плата здатна управляти, повинні працювати від напруги електроживлення 24В, а їх сумарна потужність не перевищувати 40Вт.

• Електронна плата відповідає за такі дії обладнання при роботі шлагбаума:

• Підйом і опускання стріли

• Відкривання і режим «присутності оператора»

• Підйом стріли з фіксацією у відкритому положенні

• Повна зупинка

• Автоматическое закрытие шлагбаума - при данной опции время ожидания необходимо задавать самостоятельно

• Негайне закривання

• Включення сигнальної лампи за кілька секунд до початку руху стріли

• Режим ведений

• Контроль гальмування зусилля стріли

• Контроль тягового усилия с возможностью установки его величины. Эта опция защищает от перегорания электродвигателя на случай, если стрела упрется в препятствие и не сможет продолжать движение по заданной траектории. Так, когда стрела столкнется с ним во время подъема, то она просто остановится, а при опускании - изменит свое направление, а по истечении заданного времени закроется автоматически.

Технічні характеристики електронної плати блоку управління

Привід

Привід является самоблокирующимся. У него редуктор по типу является червячным, это наиболее распространенная конструкция, так как очень простая и в тоже время долговечная. Механические элементы, а также подшипники привода, смазаны консистентной смазкой.

Електродвигун має потужність 300Вт, а 24 вольтовое напруга дозволяє йому піднімати і опускати стрілу шлагбаума з високою інтенсивністю, без небезпеки перегорання.

До речі, через робочої напруги 24В, автоматику шлагбаума можна обладнати системою безперебійного електропостачання.

Дана опція корисна, де є постійні перебої з подачею електрики або ж вона просто стане в нагоді при аварійному відключенні енергії.

Система працює від двох акумуляторних батарей по 12В кожна.

Акумулятори включаються в роботу автоматично, після припинення подачі електроенергії від основного джерела і також відключаються, після відновлення постачання.

Конечно, питание от аккумуляторов не обеспечит высокую пропускную способность шлагбаума - быстро разрядятся, но в течение определенного отрезка времени явно выручат.

Червоні світловідбиваючі наклейки. Будучи в нічний час підсвіченими світлом фар автотранспорту або іншим джерелом світла, дозволять візуально визначити, в якому становищі знаходиться стріла шлагбаума.

Дюралайт - это специальный прозрачный шнур (трубка) изготовленный из гибких полимеров, в котором расположены светодиоды. По сути это световая гирлянда, которая закреплена непосредственно на стреле.

Нерухома опора призначена для того, щоб вільний край стріли шлагбаума на неї спирався, коли знаходиться в закритому стані. Дана конструкція дозволяє стрілі мати постійну геометрію без освіти кривизни.

Розблокування стріли вручну

Как Вы уже поняли, стрела шлагбаума, когда в покое, находится в заблокированном состоянии - она жестко зафиксирована механизмами, которые находятся внутри тумбы. И чтобы ее разблокировать, есть специальный механизм разблокировки, который достаточно легко приводится в действие.

Необходимость в свободном движении стрелы может возникнуть, когда выполняется техобслуживание, отключена электроэнергия, а проезд нужно открыть, ну и на худой конец - какое-то транспортное средство повредило стрелу и ее нужно демонтировать.

Отже, зняття блокування виконується в кілька простих рухів:

• Необхідно вставити спеціальний ключ в роз'єм, який розташований на тумбі шлагбаума і повернути його за годинниковою стрілкою.

• Після, підняти стрілу і заблокувати її поворотом ключа вже у зворотний бік


Таким же чином же чином, стрілу можна повернути в автоматичний режим роботи.

Важливо! Если стрелу нужно разблокировать в результате ДТП или она просто плохо закреплена к основанию, натянутые пружины могут быть разбалансированы и представлять собой опасность - в процессе снятия блокировки они могут привести к очень резкому вращению стрелы или ее крепления.

Приймає радіохвилі

Це електронна плата, що встановлюється в тумбі шлагбаума. Радіосигнали приймаються від пульта дистанційного керування частотою 433,92МГц і вже передаються блоку управління.

Крім прийому сигналів, за допомогою приймача налаштовується пульт дистанційного керування. І тут варто зазначити, що налаштовується лише один пульт, а від нього всі інші вже копіюють програмні установки. І при такому програмуванні радіо брелків є недолік, який полягає в тому, що сторонні також можуть скопіювати налаштування.

Пульт дистанційного керування TOP 432 NA

Є двоканальним. Подає радіосигнали приймача, розташованого в тумбі шлагбаума з частотою 433,92МГц. Корпус виконаний з міцного пластику, що забезпечує досить надійний захист всіх елементів пульта від механічних пошкоджень.

TOP 432 NA має відносно невеликий радіус дії, тому для його збільшення рекомендується додатково встановлювати антену, яка сприятиме збільшенню дальності радіо сигналу більш ніж на 100м в залежності від прямої видимості між пультом радіоприймачем.

У даній моделі радіо брелка є один істотний недолік, який полягає в тому, що код його сигналу є постійним, в результаті чого, його можуть скопіювати сторонні, і теж користуватися шлагбаумом.

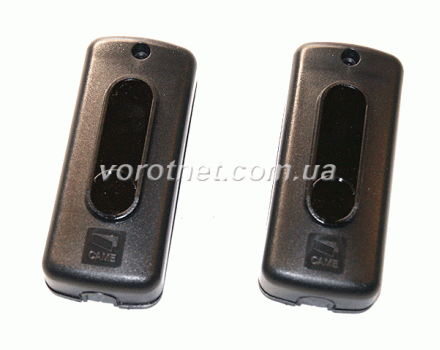

Фотоелементи DIR

Фотоелементи - предотвращают возможный удар о появившееся препятствие стрелой шлагбаума, когда она находится в движении. Так, если фотоэлементами оно выявится, когда стрела опускается, автоматика моментально ее остановит и поднимет, чтобы освободить проезд.

Фотоелементи устанавливаются по ширине проезда, чтобы образовать лучевой инфракрасный «забор» на кронштейнах, закрепленных непосредственно на тумбе и неподвижной опоре, или на специальных стойках.

При кріпленні на кронштейни, ймовірність удару стрілою висока, якщо з'явилося перешкоду рухається на великій швидкості,

тому краще фотоелементи встановлювати на відстані від шлагбаума на спеціальних стійках, це дозволить автоматиці зреагувати раніше.

Основні технічні характеристики фотоелементів DIR

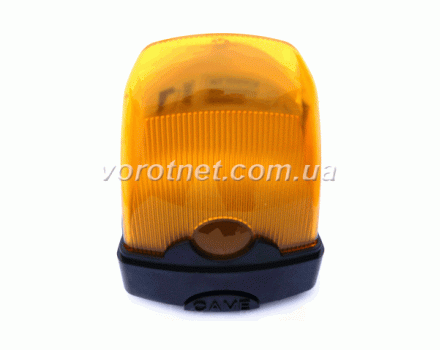

Світлова сигнальна лампа KLED

Є важливим елементом особливо для шлагбаумів, враховуючи, що вони працюють, пропускаючи автотранспорт. У темний час доби або при поганій видимості лампа завчасно водієві транспортного засобу дасть зрозуміти, що стріла знаходиться в русі, тим самим попередивши можливе зіткнення.

Технічні характеристики сигнальної лампи KLED

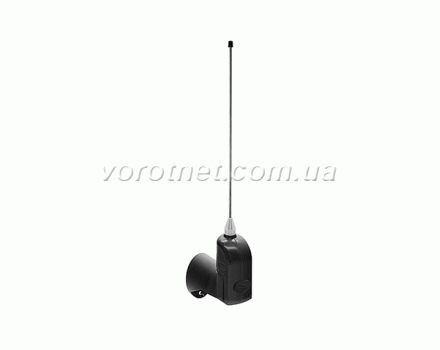

Антена

Даний елемент автоматики дозволяє значно збільшити радіус дії пульта дистанційного керування. У Came радіус дії пультів всього кілька метрів, а при наявності антени, прямий і видимості, дальність дії може бути збільшена більш ніж 100м.

Що потрібно виконувати під час експлуатації шлагбаума

• Час від часу перевіряйте надійність всіх механічних кріплень
• Перевіряйте наявність мастила на всіх металевих елементах

• Протирайте оптику фотоелементів від пилу і бруду. Розчинники і хімічні миючі засоби застосовувати не рекомендується, використовуйте тільки змочену водою ганчірку

• У разі установки шлагбаума в районі зелених насаджень, контролюйте, щоб вони не перешкоджали відкриттю і закриттю стріли

• Шлагбаум допускається експлуатувати тільки в температурному діапазоні, який вказаний в технічних характеристиках

• Для уникнення виходу електроніки від перепадів напруги, всі пристрої необхідно захистити стабілізатором
