В этой статье речь пойдет о линейке автоматики Came итальянского производства.
План статьи:
- Серия приводов BX
- Серия приводов BК
- Самоблокировка привода
- Блок управления и радиоприемник AF43S
- Обязательные элементы для автоматизации ворот
- Система остановки привода
- Дополнительное оборудование, которое можно добавить в систему автоматизации

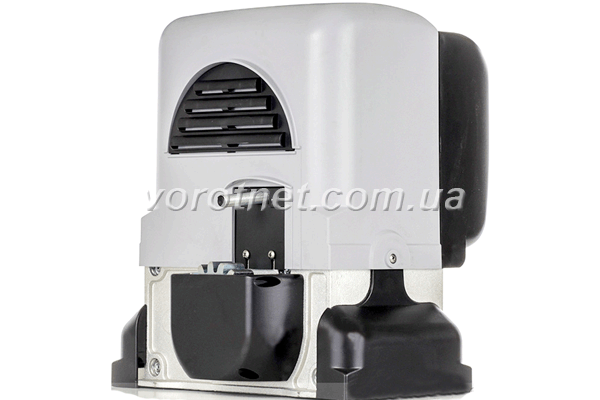

Серия приводов BX
Данная серия представлена двумя моделями:
ВХ-74 – привод для откатных ворот массой до 400кг и длиной до 14,0м.
ВХ-78 – привод для откатных ворот массой до 800кг и длиной до 14,0м.
Технические характеристики приводов для откатных ворот серии Came BX
Серия приводов BК
Данная серия представлена тремя моделями:
ВК-1200 – привод для откатных ворот массой до 1200кг и длиной до 20,0м.
ВК-1800 – привод для откатных ворот массой до 1800кг и длиной до 20,0м.
ВК-2200 – привод для откатных ворот массой до 2200кг и длиной до 20,0м.
Технические характеристики приводов для откатных ворот серии Came BК
Самоблокировка привода
Все модели автоматики, о которых выше упоминалось, является самоблокирующимися, то есть после остановки привода ворота невозможно сдвинуть вручную, потому что зубчатые передачи мотор-редуктора продолжают оставаться между собой в зацеплении.
Чтобы при необходимости данную фиксацию ворот убрать, можно воспользоваться механизмом разблокировки при помощи ключа.
Блок управления и радиоприемник AF43S
У приводов BX-74 и ВХ-78 установлена плата модели ZBX 74-78, а у автоматики серии ВК – плата ZBK.
У всего оборудования для откатных ворот Came, плата размещена в приводах в вертикальном положении.
Такое расположение несколько затрудняет выполнение электрических подключений (по сравнению с горизонтальной установкой), зато имеет существенный плюс: на поверхности платы не будет большого скопления пыли или образования конденсата, которые могут вывести ее из строя.
Основные функции, за которые отвечает плата управления:
- Открывание закрывание ворот.
- Режим калитки. Можно остановить створку в любом месте проема, оставив проход необходимой ширины.
- Автоматическое закрытие по окончанию заданного времени режима ожидания.
- Присутствие оператора. Привод перемещает ворота, получая команды от кнопочного выключателя, при этом сигналы от пульта дистанционного управления игнорируются.
- Включение сигнальной лампы за 5 секунд до начала движения створки.
- Регулировка усилия привода. Можно задать максимальную нагрузку на электродвигатель, чтобы в случае, когда ворота упрутся в препятствие, он не сгорел, а отключился автоматически.
Радиоприемник AF43S, так же как и плата управления, встроен в корпус привода и принимает сигналы от пульта частотой 433МГц.
Обязательные элементы для автоматизации ворот
Кроме привода с блоком управления необходимы как минимум пульт и зубчатая рейка.
Пульт TOP-432NA передает сигналы радиоприемнику частотой 433МГц.
Являясь двухканальным при помощи него можно управлять двумя системами автоматизации, например, домашними воротами и воротами дачи.
Зубчатая рейка обязательный элемент, без которого автоматика не сможет приводить в движение ворота.
Рейка крепится к створке и набирается частями по одному метру, чтобы максимально точно соответствовать длине ворот.
Материал, из которого она может быть сделана: полимеры или оцинкованная сталь.
Второй вариант для наших климатических условий явно лучше, потому что будет нормально работать при низких или высоких температурах атмосферного воздуха, к тому же более высокая прочность материала, обеспечит долговечную работу зубчатой рейки.
Система остановки привода
У всех приводов Came для откатных ворот система остановки является механической. Она предназначена для отключения автоматики, когда ворота достигают крайнего открытого или закрытого положения.
По краям зубчатой рейки устанавливаются металлические элементы, а на приводе размещена стальная пружина между двумя выключателями.
Когда один из металлических элементов приближается к приводу, он отгибает пружину, которая в свою очередь нажимает на один из выключателей, останавливая автоматику.
Данная система очень проста и по сравнению с магнитной стоит значительно дешевле. Единственный ее недостаток может проявиться зимой.
В мороз может примерзнуть пружина к одному из выключателей, поэтому автоматику не удастся включить, поскольку блок правления будет считать, что ворота находятся в крайнем открытом или закрытом положении.
Выпавший снег может находиться на поверхности зубчатой рейки, который при движении ворот будет загребать пружина до образования кома, пока тот ее не отогнет, отключая привод.
Дополнительное оборудование, которое можно добавить в систему автоматизации
Кроме основного оборудования для автоматизации, ворота можно оснастить дополнительными элементами управления и безопасности.
Управление. Кроме пульта можно использовать стационарный ключ-кнопку, который обычно устанавливается на столбе ворот.
Для увеличения дальности действия пульта дистанционного управления можно дополнительно установить антенну при помощи, которой сигнал может достигать 150м при условии прямой видимости.
Безопасность. Ворота можно оборудовать сигнальной лампой CLED 230, которая включается за 5секунд до начала перемещения створки и сопровождает ее световым сигналом до полной остановки.
Помимо сигнальной лампы можно установить фотоэлементы безопасности DIR10, которые обеспечат выявление препятствия до того как в него упрутся ворота.
Данное оборудование устанавливается друг напротив друга (приемник/передатчик), чтобы при включении автоматики между ними образовывался невидимый луч. Если он оборвется препятствием, это послужит сигналом для остановки ворот и начала их реверсного движения.
Фотоэлементы обычно размещают на высоте 50-100см от земли, закрепив их к столбам ворот или установив на отдельных стойках.
Установка на стойках обеспечит более раннее выявление препятствия, потому что луч будет находиться на расстоянии от ворот.
Данная статья подошла к концу и если у вас остались вопросы, Вы прямо сейчас можете обратиться к нашему специалисту для получения бесплатной консультации.
